r  r r 　　MPU-2恒功率晶闸管中频电源控制板线路是在KGPS-1控制板线路的基础上开发出来。在全国中频电源装置的装机率比例非常高。且有多种衍生版本的线路，均得到市场的认可和好评！它主要由电源、调节器、移相控制、保护电路、相序自适应电路、启动演算电路、逆变频率跟踪、逆变脉冲形成、脉冲放大及脉冲变压器组成。其核心部件采用高性能、高密度、大规模专用美国产MPU集成电路（CPLD，即数字可编程逻辑芯片），使其电路除调节器外，其余均实现数字化，整流触发器部分不需要任何调整，具有可靠性高、脉冲对称度高、抗干扰能力强、反应速度快等特点，又由于有相序自适应电路，无需同步变压器，所以，现场调试中免去了调相序、对同步的工作，仅需把KP晶闸管的门极线接入控制板相应的接线端上，整流部分便能投入运行。 r

r r 　　逆变控制部分采用扫频式零压软启动方式，启动性能优于普通的零压软启动电路。并设有自动重复启动电路，可防止中频电源偶尔的启动失败，使启动成功率达到**。频率跟踪电路采用的是平均值取样方案，提高了逆变的抗干扰能力，而且仅需取样中频电压信号，而无须槽路电容器的电流信号，免去了外接中频电流互感器、确定取样电流相位的烦恼。因此，在调试和使用现场中，也不会由于中频输出线或取样电流互感器的相位接反，而产生中频电源不能启动的问题。
r逆变电路中还加有逆变角调节电路，可以自动调节负载阻抗的匹配，达到恒功率输出，能够制成“快速熔炼”的中频电源，达到节时、节电、提高网侧功率因数的目的（此功能也可被关掉）。逆变部分的主要电路均在MPU-2大规模集成电路的内部，亦是数字电路。 r

r r 　　MPU-2控制板线路全板仅有7只集成电路、6只晶体管、6只微调电位器、32个引出端子，安装十分方便。 r

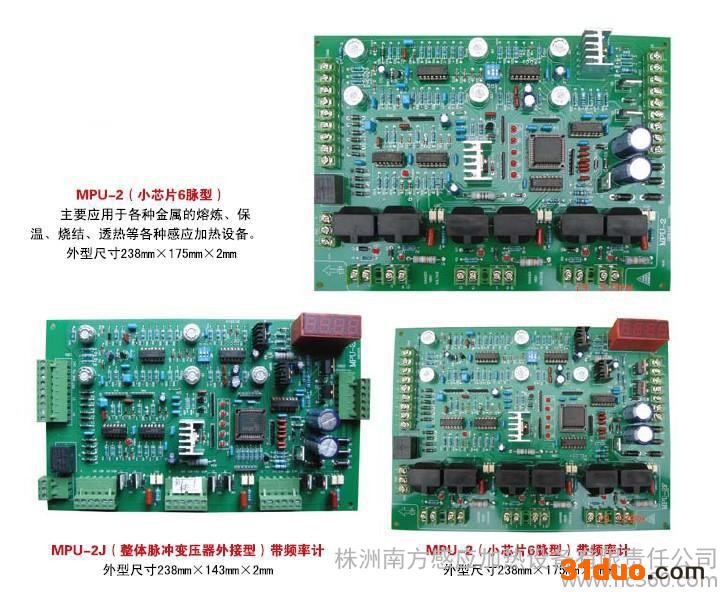

r r 　　MPU-2控制板在设计中征求了多方面的意见，采取了有效措施，使得调试极为方便，大多数参数的都由电路内部自动设定，需要用户调整的只有6只电位器的参数设定，所以具有极强的通用性和互换性。适用于200HZ-10KHZ各种晶闸管并联谐振中频电源。目前是一种很先进的中频电源控制线路。印刷线路控制板（PCB）见图1 r
