r 频段:中频r	r 控制方式:自动r
r 焊接方式:压力式r	r 驱动形式:气动r
r 动力形式:气动r	r 焊接原理:叠加焊接r
r 作用对象:铝 不锈钢 镀锌板 铜r	r 作用原理:逆变r
r 电流:直流r	r 用途:焊接r
r 样式:立式r	r 加工精度:精密r
r 额定容量:180（KVA）r	r **大焊接厚度:3+3（mm）r
r 规格:SMD-60r	r **大焊接电流:60KAr

rr  r

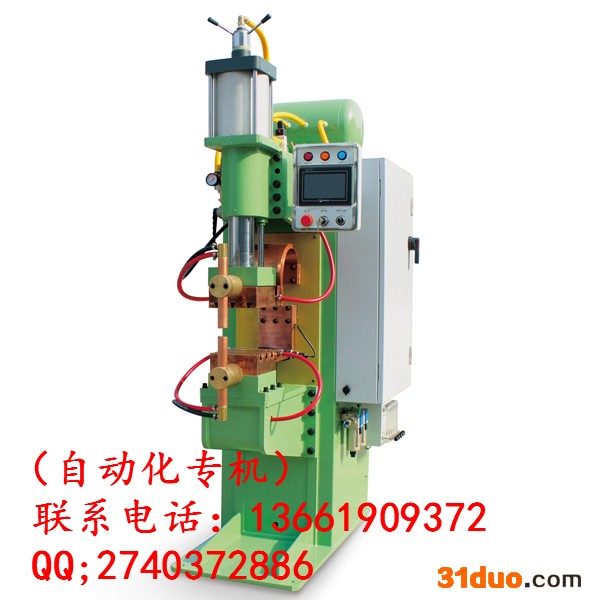

rr SMD系列中频逆变式点凸焊机简介：r

rr 系列中频逆变式点凸焊机是目前**先进的焊接设备。应用广泛，焊接变压器体积小而输出能量大。因其焊接变压器频率由目前市电的r

rr 50/60HZ提升至1000HZ,可以极大的减少了铁芯材料的重量，再加上变压器次级回路中的整流二极管把电能转为直流电源供给焊机使用，可以r

rr 大大的改善次级回路感应系数值，节省用户电源能耗30%以上。
r       本公司的中频逆变式点焊机全部采用人机界面触摸屏以数字方式控制，操作简单易懂。可以通过个人电脑编程扩展焊机性能。可根据客户r

rr 要求设计搭配不同夹具以满足各种各样工件焊接，并可为客户设计制作自动化的专机以提高生产效率。
r
r中频逆变式点凸焊机相比普通交流电阻点焊机具有以下特点：r

rr  r

rr 1.焊接稳定性高；r

rr 2.省电30%以上，运行成本低；
r3.三相电源平衡输入，功率因数高达95%；
r4.较低的焊接电流和电极压力；
r5.次级回路几乎没有感应能量损失；
r6.电极寿命提高一倍以上，减少电极修磨时间；
r7.大幅节约电力安装和水，气等辅助设施的安装成本；r

rr 8.更准确，更快速，更全面地控制和分析焊接参数；
r9.更短的焊接时间，提升工作效率和焊接质量；r

rr 10.焊接范围更广泛，对低碳钢，不锈钢，铜，铝，镀锌板的焊接效果更好。
r
rSMD系列中频逆变式点凸焊机技术参数：r

rr r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r

r r r r r 型号r r	r r r r r 额定功率r r	r r r r r **大焊接电流r r	r r r r r 输入电压r r	r r r r r 暂载率r r	r r r r r 电极压力r r	r r r r r 电极行程r r	r r r r r 冷却水流量r r
	r r KVAr r	r r KAr r	r r Vr r	r r %r r	r r KNr r	r r mmr r	r r L/minr r
r r SMD-10Tr r	r r 16r r	r r 10r r	r r 380  3φr r	r r 50r r	r r 3.0r r	r r 50r r	r r 6r r
r r SMD-20Tr r	r r 50r r	r r 20r r	r r 380  3φr r	r r 50r r	r r 3.6r r	r r 50r r	r r 15r r
r r SMD-20r r	r r 50r r	r r 32r r	r r 380  3φr r	r r 50r r	r r 7.2r r	r r 80r r	r r 30r r
r r SMD-40r r	r r 90r r	r r 40r r	r r 380  3φr r	r r 50r r	r r 12/18r r	r r 80r r	r r 30r r
r r SMD-60r r	r r 180r r	r r 60r r	r r 380  3φr r	r r 50r r	r r 18/29r r	r r 80r r	r r 45r r
r r SMD-80r r	r r 200r r	r r 80r r	r r 380  3φr r	r r 50r r	r r 18/29r r	r r 160r r	r r 60r r
r r SMD-100r r	r r 330r r	r r 100r r	r r 380  3φr r	r r 50r r	r r 29r r	r r 140r r	r r 80r r
