逆变直流电阻焊接电源是采用IGBT逆变技术、微机控制技术和现代电力电子技术开发的新型电源。由于采用AC－DC－AC－DC的变换技术，时间控制达到毫秒级精度、控制响应和控制精度大大提高；直流输出，使焊接工艺性显著改善；逆变技术还使设备具有小型、节能高效等一系列优点；微控制器（MCU）与电子技术的采用使该设备具备现代设备的**功能，包括数字控制、监控、故障诊断与保护、数据传输等，设备功能齐全、灵活方便、适应面广。该类设备特别适合于铜、铝等有色金属材料的点焊、合金材料的点焊、精密零件的点焊和高质量产品的点焊。
电源参数： | 型号 | JYD-03L/03AL |
| 输入电压(V) | 220V/3～380V |
| 额定功率(kVA) | 10 |
| **大输出电流(DCA) | 3000 |
| 负载持续率(%) | 20 |
| 逆变频率(kHz) | 4 |
| 焊接循环时段 | 11 |
| 焊接脉冲数 | 3 |
| 电流缓升缓降控制 | 有 |
| 存储焊接规范数 | 20组 |
| 外形尺寸(mm)(L*B*H) | 435*185*320 |
| 重量(kg) | 22 |
| 24 |
电源的特点： 1、直流输出。焊接电流为脉动直流（且波纹度小），无交流过零不连续加热工件的缺点，热量集中，提高了焊接热效率，对有色金属材料和一些难焊材料的焊接特别适合，焊接过程稳定、焊接质量显著提高。同时，电极寿命获得延长。 2、由微控制器（MCU）控制，具有电流、电压、功率监控功能。 3、逆变桥采用软开关技术，减小开关损耗，减小电磁干扰。 4、具有电流失常、监控值超限、网压超限、过热等故障诊断与报警功能。 5、逆变桥电流失常自动关断，增强系统保护。 6、三段加热设定，带电流缓升缓降功能，时间宽范围设定（0－250ms或0－1s），适用复杂焊接过程需要。 7、20组参数储存，方便多种焊接品种使用。 8、240
x128 LCD显示，同时显示多种内容。 9、较强的外部通讯功能：焊接结束、故障、计数信号、RS-232数据通讯口（选配），便于自动焊使用。 10、数据存储采用EEPROM，无电池寿命问题。 11、响应速度快。由于采用了较高的逆变频率（4kHz、1kHz），具体型号机器的逆变频率可查阅表1。通电时间控制周期为0.25ms或1ms，比通常交流焊机的20ms提高80或20倍，控制精度明显提高。与电容储能焊机相比，无需充放电，可控性明显增强，特别适合于精密件的焊接和高质量、高精度、高速度焊接。
焊接电源尺寸图
焊接电源操作面板

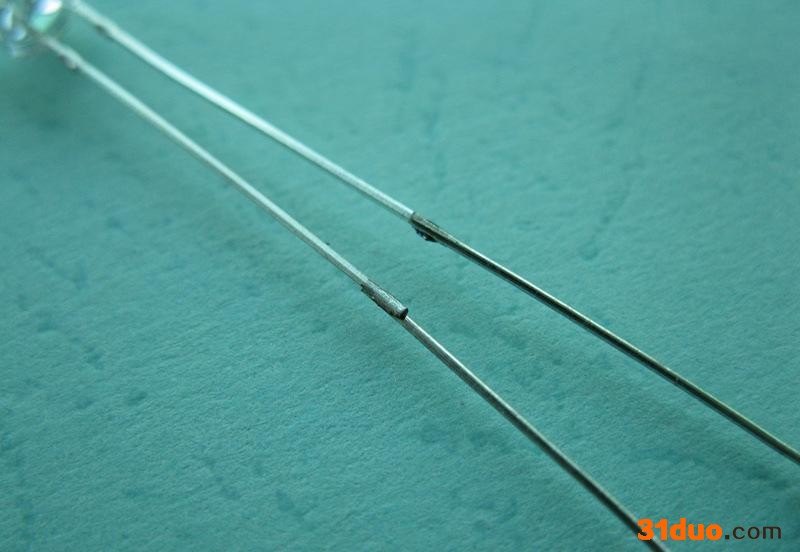

焊接工艺图
售后服务： 为让您在使用本公司产品时无后顾之忧,针对广州精源电子生产并在中国大陆销售的精密逆变电源产品，我们承诺如下： 1、诚实守法经营, 不搞假冒伪劣; 2、所有产品全检测试合格后发货; 3、按照约定的交货方式为您把产品安全地运抵目的地; 4、对于您给我们的反馈:无论是建议还是抱怨，我方在24小时内做出回复。 5、建立用户档案；长期跟踪产品使用情况；帮助用户建立完善的生产工艺并及时为用户提供全面的技术支持。
质量保证和售后服务 1、**售后服务，公司总部在广州，在苏州、大连设有售后，对全国各地客户反馈问题可作出及时快捷的反应。
2、所有产品全检测试合格后发货；我方负责把产品安全地运抵目的地。
3、对设备维护及管理免费提供必要的产品方面技术培训，培训内容包括：设备调试；设备使用中的注意事项；设备使用维护的基本要求。
4、所有出厂设备自交付日期起免费保修壹拾贰个月（人为损坏及不正当使用损坏收取材料成本费）。终身维护。
设备价格 网络上显示价格只供参考，实际价格根据焊接工件结构，金属材质，焊接工件线径大小、材质厚薄等选择合适的焊接电源、焊接机头以及相应工装治具，确定设备价格。在打样后的书面焊接方案中会详细向客户说明价格成本构成。
