外型装配示意图

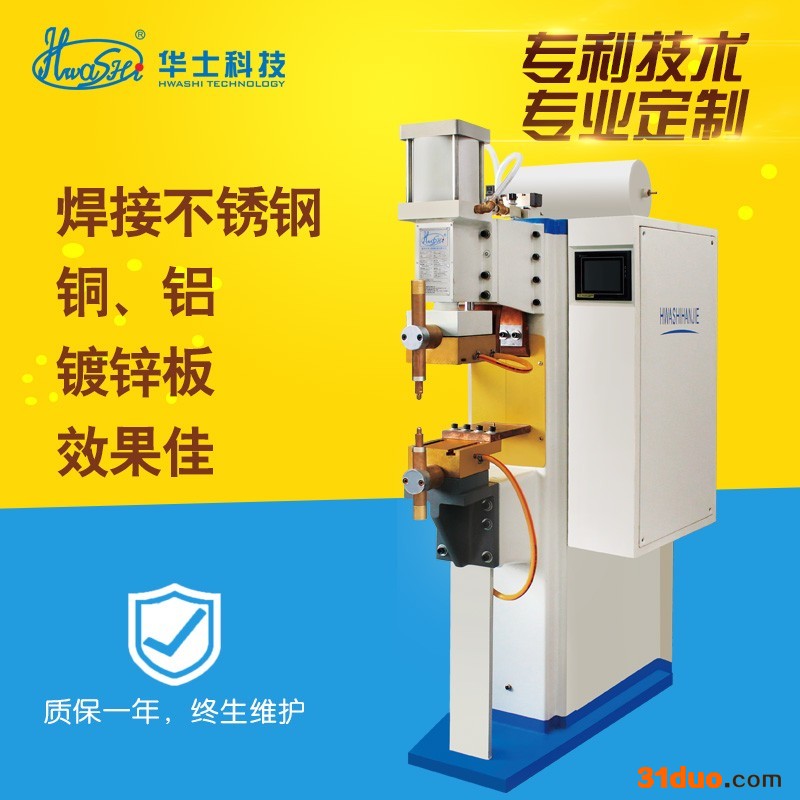

  产品概述：

该系列焊机是一套先进的焊接设备。应用广泛，焊接变压器体积小而输出能量大，三相交流电经整流后转换成为直流，再经由IGBT组成的逆变电路逆变成为中频1000HZ方波接入焊接变压器的初级，经焊接变压器降压整流成为脉动很小的直流电供给电极对工件进行焊接。逆变器通过反馈回来初级或者次级焊接电流进行调整IGBT的占空比，从而达到焊接过程恒流的效果。



  性能特点：

1. 二次焊接回路中流过的电流是直流，因此由于深入焊接工件中不同的次级长度而产生的二次回路中的感抗对焊接电流的影响大大减小。
2. 三相平衡负载，减少对供电系统功率要求，功率因素接近1，无电感分量，无须调整功率因素。
3. 消除对供电电源的污染，属绿色焊接，不必单独提供电源可以和机器人焊接工装控制系统在链接使用。
4. 减少电源消耗，节能降耗，还能减少电缆的需要和花费及大量的维护成本。
5. 焊接变压器的质量大大减轻，轻便快捷，只有交流变压器的质量和体积的1/3，适用于机器人焊接系统。
6. 提高热量输入效率，焊接变压器输出的是直流电压，没有电感的烦扰，纯直流电路没有过零的缺点，热量的效率大大提高。
7. 智能型数字全闭环控制，焊接控制电流更**，调整精度和监视精度比AC系统高20倍。可以对逆变器和变压器进行保护。
8. 增加焊接工艺的稳定性，直流焊接的工艺性好，焊接参数的可适应范围宽，次级电流可以真正保持恒流，比交流有更广泛使用的前景。
9. 数字化控制更加提高电流控制和测量精度，焊接时间精度为毫秒，可以对焊接的时间任意控制。
10. 可以焊接铝和镀锌金属等材料，焊接结果良好。
11. 尤其适合于铜铝等有色金属材料的焊接以及精密制品焊接的要求。
12. 精密逆变直流电阻焊，逆变频率更高，电流控制更**。



  适用范围：

特别适用于铜、铝、镍、钼、钨、锰、金、银及其他有色金属和贵重金属的精密连接，广泛的应用于电池厂，电光源厂，汽车，医疗器械，光电通讯厂，微型马达厂以及客户要求比较高的高温漆包线 / 特细漆包线**小可以达到0.02mm）的贴片电感，线圈，金属线的焊接，镍杯，可伐丝焊接，CCFL方面的焊接，保险丝，灯丝的焊接等。





  技术参数：
