r GTR系列中频透热炉r

rr 设备用途
r锻前加热：应用于齿轮、齿圈、半轴连杆、轴承、卸扣、索具等产品锻前加热工艺；
r在线加热：管道防腐喷涂、棒料蓝脆下料、钢(丝)管在线调质等工艺；
r局部加热：U型栓折弯、滚筒热装配、钢管弯管等生产加热工序。r

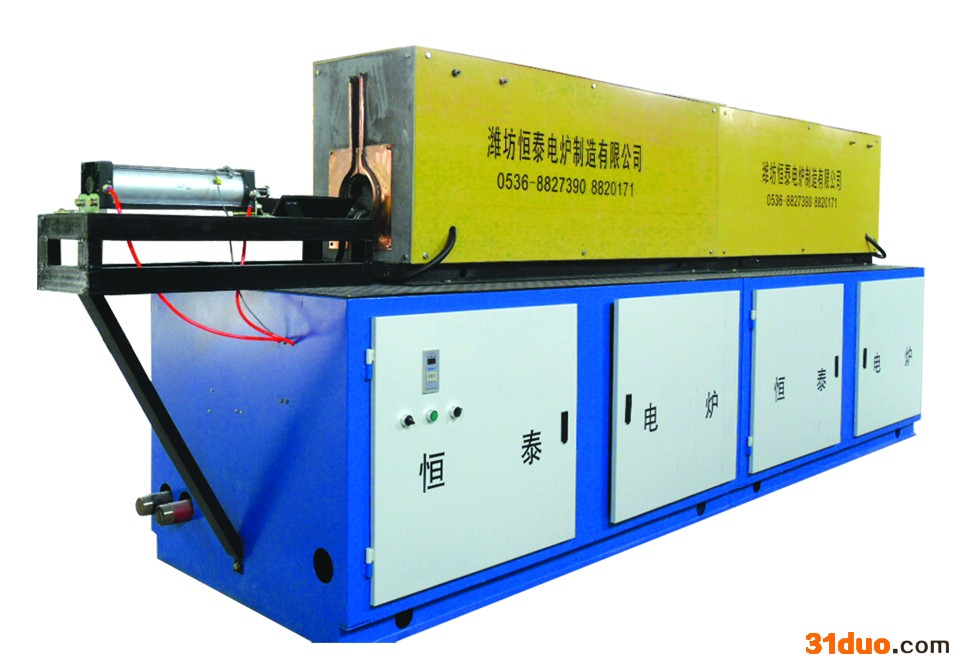

rr GTR系列中频透热炉现场模拟图r

rr
r性能特点
r生产操作简单、进出料灵活、自动化程度高，可实现在线式生产；
r工件加热速度快、氧化脱碳少，效率高，锻件质量好；
r工件加热长度、速度、温度等可**控制；
r工件加热均匀、芯表温差小，控制精度高；
r感应器炉体一体化设计，不同的感应器设计有快换接头，更换简单方便；
r全方位节能优化设计，能耗低、效率高，比烧煤生产成本低；
r符合环保要标，污染小，同时还减少了工人的劳动强度r

rr GTR中频电炉功率估算公式：r

rr P=（C×G×T）/（0.24×t×∮）r

rr 公式说明：P—设备功率（KW）；C—金属比热，其中钢铁比热系数是0.17r

rr           G—加热工件重量（kg）；T—加热温度（℃）；t—工作节拍（秒）；r

rr           ∮—设备综合热效率，一般可取0.5—0.7，异型件取0.4左右。r

rr 例如：某锻造厂有锻件坯料为Φ60×150mm，工作节拍为12秒/件（包括辅助时间），初锻温度以1200℃。则需要GTR中频电炉功率的计算如下：P=（0.17×3.3×1200）/（0.24×12×0.65）=359.61KWr

rr 根据以上计算，可以配置额定功率为400KW的GTR感应加热设备。r
