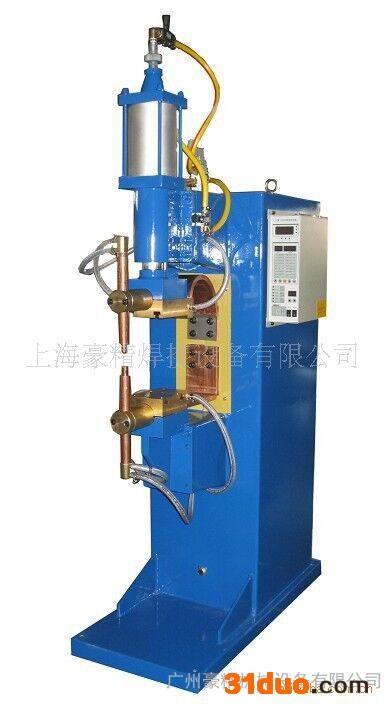

rr SMD系列-中频逆变凸焊机r

rr r

rr SMD系列-中频逆变凸焊机是一套先进的焊接设备。应用广泛，焊接变压器体积小而输出能量大。而其优越性能乃因其焊接变压器由现时之市点50/60Hz 提升至 1000Hz，极大地减少了铁芯材料的重量，再加上变压器次级回路中的整流二极管把电能转为直流电源供给焊接使用。这可以大大的改善次级回路感应系值数，从而生产成本降至最低。r

rr r

rr 特点：r

rr 是目前国际先进的电阻焊产品；r

rr 具有无可拟比的焊接稳定性；r

rr 低运行成本；r

rr 三相电源平衡输入，功率因数高达95%；r

rr 次级回路几乎没有感应能量损失；r

rr 较低的焊接电流和电极压力；r

rr 电池寿命提高一倍以上，减少电极修磨时间；r

rr 大幅度节约电力安装和水、气等辅助设施的安装成本；r

rr 更准确、更快捷、更全面地控制和分析焊接参数；r

rr 更短的焊接时间，提高生产效率；r

rr 应用于大部分金属材料焊接效果会更好。r

rr 1、 三相交流电进入逆变器后，经整流电路成为直流，再经由IGBT功率器件组成的逆变电路，变为中频1000HZ交流方波输出，经变压器降压后整流成直流供给电极对工件惊醒焊接。中频逆变控制器采用电流反馈、脉宽调制（PWM）的方式获得稳定的电流输出。r

rr 2、 与普通的工频机相比，中频逆变焊机输出电流为直流形式，具有控制精度高、输出电流稳定、热量集中、感抗影响小、功率因素高、焊接变压器质量轻、飞溅少等优点。中频逆变焊机现已成为实现高质量焊接的必备设备之一，可焊接的金属种类多（碳钢、合结钢、镀锌板、不锈钢、铝及不同导热材料进行组合焊接）。r

rr 3、 应用广泛，尤其能较好满足汽车、家电等行业的制造工艺，广受用户的好评。r

rr r

rr r

rr r

rr SMD系列规格表r

rr r

rr r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r

r r 型号r r	r r 额定功率KVAr r	r r 最大焊接电流KAr r	r r 输入电压r r r Vr r	r r 暂载率%r r	r r 电极压力KNr r	r r 电极行程mmr r	r r 冷却水流量L/minr r
r r SMD-10r r	r r 30r r	r r 10r r	r r 380 3phr r	r r 50r r	r r 3.0r r	r r 50r r	r r 6r r
r r SMD-20r r	r r 50r r	r r 20r r	r r 380 3phr r	r r 50r r	r r 4.7/7.2r r	r r 80r r	r r 15r r
r r SMD-40r r	r r 90r r	r r 40r r	r r 380 3phr r	r r 50r r	r r 12/18r r	r r 80r r	r r 30r r
r r SMD-60r r	r r 180r r	r r 60r r	r r 380 3phr r	r r 50r r	r r 18/29r r	r r 80r r	r r 45r r
r r SMD-80r r	r r 240r r	r r 80r r	r r 380 3phr r	r r 50r r	r r 18/29r r	r r 80r r	r r 60r r
r r SMD-100r r	r r 330r r	r r 100r r	r r 380 3phr r	r r 50r r	r r 29r r	r r 80r r	r r 80r r
