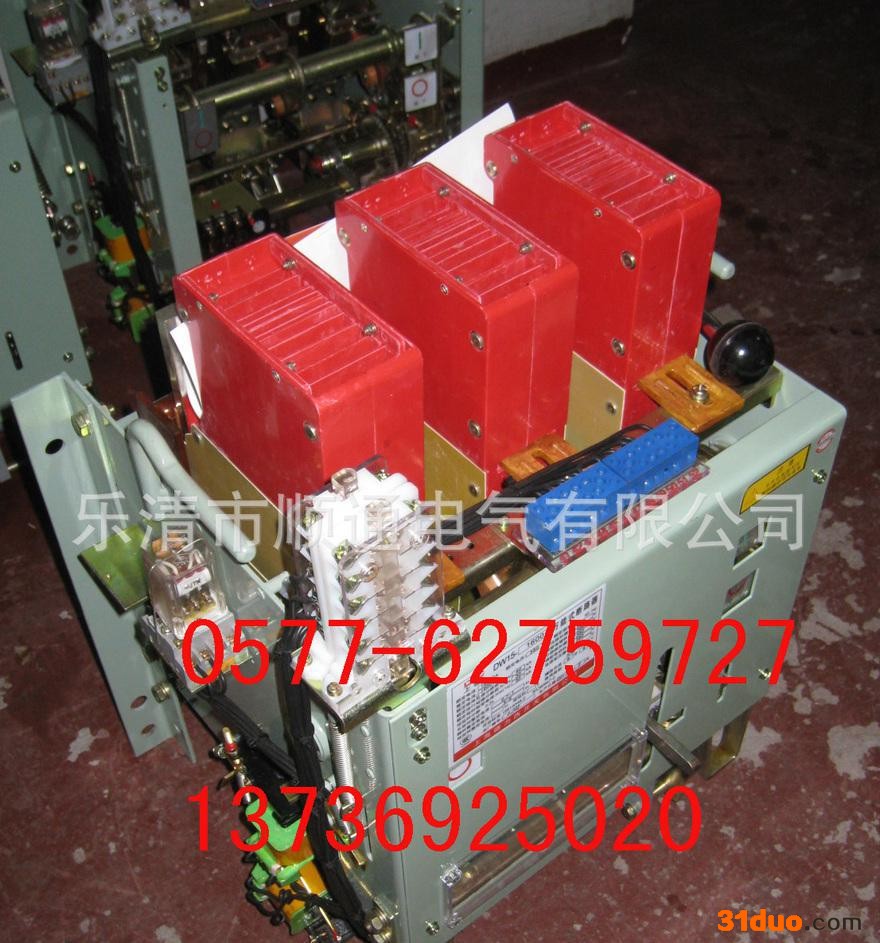

DW15系列万能式断路器 一、用途DW15系列万能式断路器（以下简称断路器）适用于交流50HZ、额定电流至1600A，额定工作电压至1140V（壳架等级额定电流630A）或380V（壳架等级额定电流1600A）的配电网络中，用来分配电能和用作线路及电源设备的过载、欠电压、短路保护。
产品介绍
DW15系列万能式断路器的壳架等级额定电流630A的短路器也能在交流50HZ、380V网络中用作电动机的过载、欠电压和短路保护。　 　　　断路器在正常条件下可作为线路的不频繁转换之用，壳架等级额定电流630A的断路器在正常条件下也可作为电动机的不频繁转换之用。   　　三、结构特征　　　　 1、DW15-630万能断路器 　　　该断路器为立体布置形式，触头系统、快速电磁铁、左右侧板均安装在一块绝缘板上。上不装灭弧系统，操作机构可装在正前方或右侧面。有“分”、“合”指示及手动断开按钮。其左上方装有分励扣器，背部装有与脱扣半抽相连的欠电压脱扣器。速饱和电流互感器或电流电压变换器套在下母线上。欠电压延时装置、热继电器或半导体器均可分别装在下方。 2、DW15-1600万能式断路器 该断路器为立体布置形式，触头系统，操作机构均安装在铁制框架上。上部装有灭弧系统，操作机构可装在正前方或右侧面。有“分”、“合”指示及手动断开按钮。其左上方装有分励脱扣器，背部装有与脱扣半抽相连的欠电压脱扣器。速饱和电流互感器或电流电压变换器套在下母线上。欠电压延时装置、热继电器或半导体脱扣器均可分别装在下方。 3、DW15C低压抽屉式断路器 　　　该产品由断路器本体（经改装的DW15）和抽屉座组成。断路器本体上装有隔离触刀、二次回路动触头，接地触头支承导轨等。抽屉座由左右侧板、铝支架、隔离触座、二次回路静触头、滑架等组成。正下方由操作摇手柄，螺杆等组成推拉操作机构。 　　四、外形尺寸及安装尺寸   　　五、技术参数见表 1.本系列产品的额定绝缘电压等于相应的额定工作电压值 2.断路器的基本参数见表。DW15C-630，1600技术参数同DW15-630，1600。









电话:0577-62759727

 手机: 13736925020

QQ:1210150667



     DW16系列万能断路器（以下简称断路器）适用于交流50HZ、额定电流100A至4000A，额定工作电压400V的配电网络中，用来分配电能、保护线路和电源设备的过载、欠电压、短路、额定电流160A至630A的断路器也可作为变压器中性点直接接地的TN配电系统中单相金属型接地故障保护之用。也可在交流50HZ、380V网络中用作电动机的过载、欠电压和短路保护之用。在正常条件下可分别作为电路不频繁转换及电动机的不频繁启动之用。

结构特征：
　　断路器具有、杠杆传动和电动机操作方式、过电流保护具有过载肠炎式及短路瞬时动作脱扣器，单项接地保护具有瞬时或延时动作脱扣器。

 　　断路器瞬时过电流脱扣器为电磁式，过载肠炎式脱扣器由电流互感器及双金属式热继电器组成。单相接地保护脱扣器由电流互感器（2TA或4TA接地组件、分励脱扣器组成，其中接地组件有电子式和电磁式两种，可供用户选择。

　　断路器触头选用特殊陶冶金材料，灭弧罩采用耐弧塑料和栅片灭弧方式，提高了断路器的短路你和抗熔焊性能。





产品符合JB8590.2和IEC947.2标准。
