用途
编辑 用于显示被测物体的电流度数
工作原理
编辑 磁电效应
组成结构
编辑 磁电系电工仪表的测量机构是由固定的磁路系统和可动部分组成的。仪表的磁路系统包括**磁铁1，固定在磁铁两极的极掌2以及处于两个极掌之间的圆柱形铁芯3。圆柱形铁芯固定在仪表支架上，用来减小磁阻，并使极掌和铁芯间的空气隙中产生均匀的辐射形磁场。处在这个磁场中的可动线圈4绕转轴偏转时，两个有效边上的磁场也总是大小相等，并且方向是与线圈边相互垂直的。可动线圈绕在铝框上。转轴分成前后两部分，每个半轴的一端固定在动圈铝框上，另一端则通过轴尖支撑于轴承中。在前半轴还装有指针，当可动部分偏转时，用来指示被测电量的大小。
通用型号

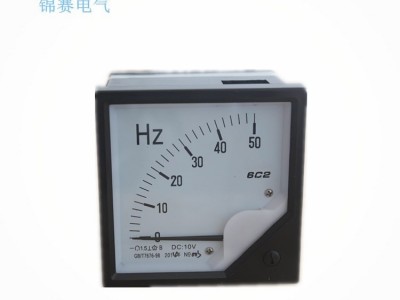

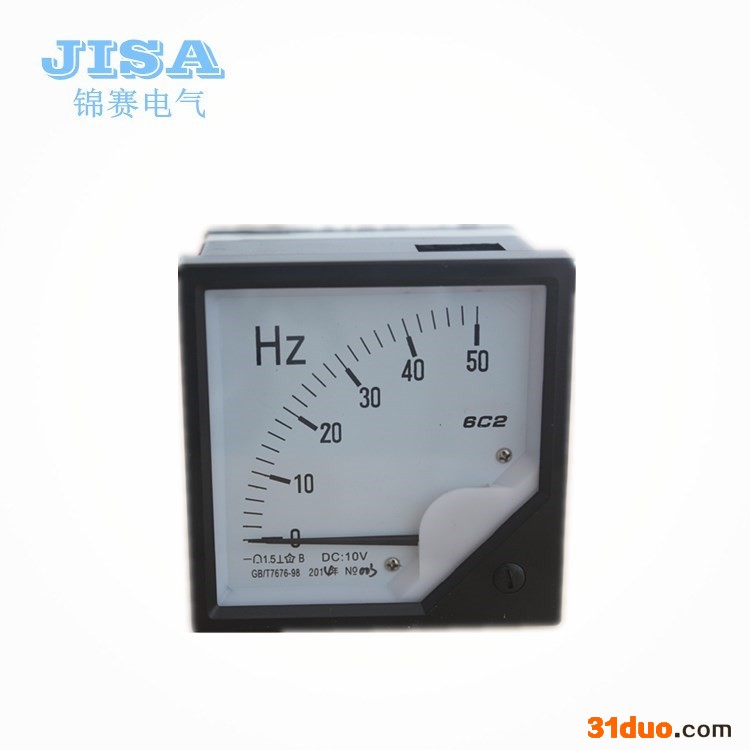

编辑 指针式型号主要有以下几种（其中L代表交流电流表，C代表直流电流表） 96广角度表 72广角度表 96型 72型 48型 99T1 42L6 42C3 6L2 6C2 44L1 44C2 59C2 59L1 69C9 69L9 69C13 69L13 69C17 69L17 85L17 85C17 85L1 85C1 62T2 62T51 91C4 80型 50型 670型
性能指数
编辑 1、**度 仪表**度科称精度，又称准确度**度和误差可以说是孪生兄弟，因为有误差的存在，才有**度这个概念。仪表**度简言之**是仪表测量值接近真值的准确程度，通常用相对百分误差（也称相对折合误差）表示。 2、变差 变差是指仪表被测变量（可理解为输入信号）多次从不同方向达到同一数值时，仪表指示值之间的**大差值，或者说是仪表在外界条件不变的情况下，被测参数由小到大变化（正向特性）和被测参数由大到小变化（反向特性）不一致的程度，两者之差即为仪表变差。 3、灵敏度 灵敏度是指仪表对被测参数变化的灵敏程度，或者说是对被测的量变化的反应能力，是在稳态下，输出变化增量对输入变化增量的比值：灵敏度有时也称“放大比”，也是仪表静特性贴切线上各点的斜率。增加放大倍数可以提高仪表灵敏度，单纯加大灵敏度并不改变仪表的基本性能，即仪表精度并没有提高，相反有时会出现振荡现象，造成输出不稳定。仪表灵敏度应保持适当的量。
