1.1 主要用途及方案

PS690U系列保护测控装置由线路保护，变压器保护，电容器保护，电抗器保护，备用电源自投，电动机保护等组成，可用于110kV及以下电压等级的电网和发电厂厂用电系统。通过采用高性能32位CPU将保护、测控、通信功能集成于一体，适合与变电站综合自动系统或电厂电气自动化系统配套。装置可以组屏集中安装，也可直接安装于开关柜上进行分散式控制。

1.2 技术特点

2 采用国际最流行的高速处理器，主频为200 MHz，内置资源丰富，外围电路设计简单，保证产品的制造质量及其稳定性。充足的硬件资源，4M字节Flash Memory存储器，8M字节SDRAM。

2 带有USB接口，可通过U盘直接升级装置程序，也可把动作信息和故障录波数据直接存入U盘，方便故障分析。

2 测量三相电流和零序电流（Ia，Ib，Ic，Io），三相或线电压（Uan，Ubn，Ucn，Uab，Ubc，Uca），有功功率P，无功功率Q，功率因素cosφ，频率f，有功电量kWh，无功电量kVarh。

2 电流、电压、功率、电度的测量值不仅反映基波，还可正确反映2~13次谐波，从而使测量结果与专用测量表计一致。

2 具有一路4～20mA直流模拟量输出（可自定义为电流、电压或功率），取代交流采集变送器。

2 最多14路用户可自定义名称的开入量接口。

2 保护元件的出口方式可通过跳闸矩阵进行整定，方便用户选择要动作的继电器。所有继电器出口接点可选择为跳闸接点（自动返回）或信号接点（复归后返回）。

2 自带操作回路，可自适应0.5A~5A开关跳合闸电流。

2 GPS对时可采用硬接点分脉冲或秒脉冲方式，同时也支持IRIG-B对时方式（RS485接口）。

2 差动保护具有防止设备启动或区外故障时TA饱和导致差动保护误动的判据。

2 有效、可靠的PT断线判据，有效防止电机低电压元件误动作。

2 两个100M以太网通信接口，一个RS485通信接口，支持IEC60870-5-103，Modbus等规约。

2 9条故障录波，每条录波包含1.9秒的采样点和幅值录波，采样点录波最大包含14路模拟量（间隔为1mS），幅值录波最大包含40个模拟量幅值和32个开关量（间隔为5mS）。2条电动机启动录波（间隔为100mS），启动前1S，启动后29S。录波采用标准Comtrade格式。

2 采用全图形化编程技术以及稳定、可靠的保护继电器库，提高程序的可靠性及正确性。

2 整机静态功耗低（约6W），液晶模块采用新工艺，寿命大为提高。

2 高抗干扰性能，通过10项电磁兼容检测认证，快速瞬变、静电放电、浪涌抗干扰性能均达到最高等级(Ⅳ级)标准。

2 工作环境温度范围：-25℃～＋55℃（液晶无模糊、迟钝现象）。

1.3 保护装置型号及配置

装置型号	功能配置	适用范围

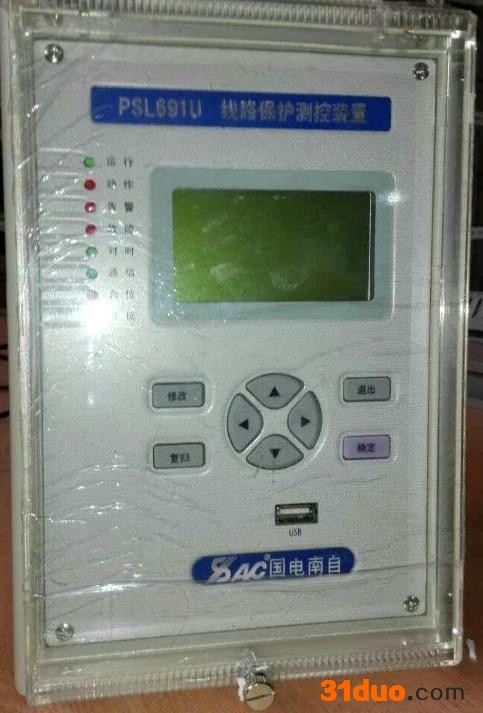

PSL 691U 线路保护测控装置	三段式过流保护(可经复合电压启动,可带方向) / 三段式零序过流保护(可带方向) / 过负荷保护 / 重合闸 / 检同期手合 / 合闸加速保护 / 低周减载 / 低压减载 / 小电流接地选线 / 测量	35kV及以下电压等级的线路
PSL 691US 线路保护测控装置	三段式复合电压过流保护 / 零序过流保护 / 过负荷保护 / 后加速保护 / 4-20Ma输出 / 测量	厂用电进线，母联开关
PST 691U 变压器差动保护装置	差动保护 / 差动速断保护 / 差流越限告警 / TA断线判别	110kV及以下电压等级容量为6300kVA及以上的变压器
PST 691UF 变压器非电量保护装置	变压器非电量保护 / 独立的操作回路
PST 692U 变压器后备保护测控装置	复合电压闭锁(方向)过流保护 / 零序电流保护/ 间隙零序电流保护 / 零序电压保护 / 过负荷保护 / 启动通风 / 闭锁有载调压 / 测量
PST 693U 变压器保护测控装置	三段式复合电压过流保护 / 反时限过流保护 / 两段定时限负序过流保护 / 高压侧定时限零序过流保护 / 低压侧定时限零序过流保护 / 低压侧反时限零序过流保护 / 过负荷保护 / 过电压保护 / 低电压保护 / 非电量保护 / FC闭锁 / 4-20mA输出 / 测量	2000kVA以下的厂用变，所用变，接地变
PSC 691U 电容器保护测控装置	电流速断保护 / 过流保护 / 过电压保护 / 低电压保护 / 零序过流保护 / 不平衡电流保护 / 不平衡电压保护 / 差电压保护 / 差电流保护 / 测量	并联电容器组
PSR 691U 电抗器(电缆)差动保护装置	差动保护 / 差动速断保护 / 三段式复合电压过流保护 / 零序过流保护 / 过负荷保护 / 测量	串联电抗器，电缆线路
PSP 691U 备用电源自投装置	母联备自投 / 进线备自投 / 变压器备自投 / 厂用电源自投	备用电源自投
PSV 691U PT保护测控装置	二段式低电压保护 / 母线绝缘检测 / 测量	35kV及以下PT柜
PSV 692U PT并列装置	PT并列	单母分段
PSV 693U PT并列装置	PT并列 / 二段式低电压保护	单母分段
PSM 691U 电动机差动综合保护装置	差动保护 + 综合保护 + 测量	2000kW及以上异步电动机
PSM 692U 电动机综合保护测控装置	电流速断保护 / 定时限过流保护 / 两段定时限负序过流保护 / 反时限负序过流保护 / 过热保护 / 堵转保护 / 单相接地保护 / 低电压保护 / 过负荷保护 / 非电量保护 / FC闭锁 / 4-20mA / 测量	2000kW以下异步电动机
PSM 693U 同步电动机差动综合保护装置	差动保护 + 综合保护 + 测量	同步电动机
PSM 694U 同步电动机综合保护装置	失步保护 / 逆功率保护 / 电流速断保护 / 定时限过流保护 / 反时限负序过流保护 / 过热保护 / 堵转保护 / 单相接地保护 / 低电压保护 / 过负荷保护 / 非电量保护 / 测量	同步电动机
PSM 695U 电动机差动保护装置	差动保护 / 差动速断保护 / 差流越限告警 / CT断线告警	异步或同步电动机

2 技术性能及指标

2.1 额定电气参数

2 电源

直流额定电压：220V或110V；（对于直流220V和交流220V，装置电源模块可以自适应）

允许偏差：-20% ～ ＋15%；

波纹系数：不大于5％。

2 额定电流、电压

交流电流：5A或1A；

交流电压：100V或100/V。

2.2 主要技术指标

2 精确工作范围

电流：0.04In～20In (In =5A或In=1A)；

电压：1V～140V；

频率：45Hz～55Hz。

2 测量精度

电流：0.2级（含谐波）；

电压、有功功率、无功功率、功率因数：0.5级（含谐波）；

频率：≤±0.01Hz；

4-20mA输出：0.5级。

2 定值误差

整定值误差：不超过±3%；

动作时间误差：定时限保护，不超过(±1%整定值＋40)ms；反时限保护，不超过±5%整定值或±40ms。

2 遥信分辩率

小于2ms。

2 GPS对时

分脉冲或秒脉冲：要求GPS装置提供接口为空光耦，耐压大于50V；

IRIG-B：DC时码，RS485接口。

2 接点容量

操作回路的跳闸电流与合闸电流：0.5A~5A 自适应；

跳闸空接点：5A （DC220V 闭合容量）；信号空接点：5A （DC220V 闭合容量）。

2.3 环境条件

环境温度： -25℃～＋55℃；

相对湿度：5％～95％（产品内部不凝露，不结冰）；

大气压力：66kPa～106kPa

2.4 功率消耗

交流电流回路：当In=5A 时，每相不大于0.5VA；当In=1A 时，每相不大于0.3VA。

交流电压回路：当额定电压时，每相不大于0.5VA。

直流电源回路：当正常工作时，不大于10W；当装置动作时，不大于20W。

2.5 过载能力

交流电流回路： 2倍额定电流，连续工作；10倍额定电流，允许10s；40倍额定电流，允许1s。

交流电压回路： 1.4倍额定电压，可连续工作。

2.6 绝缘性能

2 绝缘电阻

在正常试验大气条件下，装置的外引带电回路部分和外露非带电金属部分及外壳之间，以及电气上无联系的各回路之间，用500V的兆欧表测量其绝缘电阻值不小于100 MΩ。

2 介质强度

在正常试验大气条件下，装置能承受频率为50Hz，历时1min的工频耐压试验而无击穿闪络及元件损坏现象。试验过程中，任一被试回路施加电压时，其余回路等电位互联接地。

2 冲击电压

在正常试验大气条件下，装置的直流输入回路、交流输入回路、输出触点等各回路对地，以及电气上无联系的各回路之间，能承受1.2/50μs的标准雷电波的短时冲击电压试验，开路试验电压为5kV。

2.7 耐湿热性能

装置能承受GB/T 7261第20章规定的交变湿热试验。试验温度＋40℃±2℃、相对湿度（93±3）％，试验时间为48h（每一周期时间为24h），在试验结束前2h内，测量各外引带电回路部分对外露非带电金属部分及外壳之间、以及电气上无联系的各回路之间的绝缘电阻应不小于1.5MΩ；介质强度不低于规定介质强度试验电压值的75％。

2.8 电磁兼容性

	试 验 项 目	要          求
1	辐射电磁场骚扰试验	满足GB/T 14598.9－2002（IEC 60255-22-3:2000，IDT）规定的Ⅲ级试验
2	快速瞬变干抗试验	满足GB/T 14598.10－2007（idt IEC 60255-22-4:2002）规定的Ⅳ级试验
3	1MHz脉冲群干扰试验	满足GB/T 14598.13－2008（eqv IEC 60255-22-1:2007）规定的Ⅲ级试验
4	静电放电试验	满足GB/T 14598.14－1998（idt IEC 60255-22-2:1996）规定的4级试验
5	电磁发射试验	满足GB/T 14598.16－2002（IEC 60255-25:2000，IDT）规定的A类试验
6	浪涌（冲击）抗扰度	满足GB/T 17626.5－2008（idt IEC 61000-4-5:2006）规定的4级试验
7	射频场感应的传导骚扰度	满足GB/T 17626.6－2008（idt IEC 61000-4-6:2006）规定的3级试验
8	工频磁场抗扰度	满足GB/T 17626.8－2006（idt IEC 61000-4-8:2001）规定的4级试验
9	脉冲磁场抗扰度	满足GB/T 17626.9－1998（idt IEC 61000-4-9:1993）规定的4级试验
10	直流电源电压突降和电压中断影响	允许GB/T 8367－1987（eqv IEC 60255-11:1979）中要求100 ms的电压中断，30％电压突降0.5 s

2.9 机械性能

	项目	要                求
1	振动	装置能承受GB/T 11287-2000中3.2.1规定的严酷等级为1级的振动响应试验，3.2.2规定的严酷等级为1级的振动耐久试验。
2	冲击	装置能承受GB/T 14537-1993中4.2.1规定的严酷等级为1级的冲击响应试验，4.2.2规定的严酷等级为1级的冲击耐久试验。
3	碰撞	装置能承受GB/T 14537-1993中4.3规定的严酷等级为1级的冲击碰撞试验。
