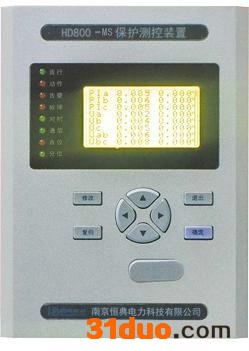

rr  HD800系列数字式继电保护装置主要用于110kV及以下电压等级的变电站。该系列主要由线路保护，变压器保护，电容器保护，电抗器保护，备自投，电动机保护，综合测控组成。采用高性能32位CPU将保护、测控、通信功能集成于一体，可与变电站自动化系统(SCADA)和电厂电气自动化系统(ECS)配套。装置可以组屏集中安装，也可直接安装于开关柜上进行分散式控制。r

rr     保护装置的硬件内核采用了国际**的高速处理器AT91RM9200。其主频为200 MHz，内置资源丰富，外围电路设计简单。利用该内核搭建的硬件平台具有足够的硬件资源—4M字节Flash Memory存储器，8M字节SDRAM—能够充分保证产品的质量和稳定性。r

rr     保护装置的软件架构搭建过程中，其结构、数据、接口和过程都使用模块化和智能化的设计理念。模块化充分保证了软件的可移植性和可靠性；智能化保证了该系列装置能够自诊断，当Flash、Ram、CPU、出口和AD采样等出现故障或异常的时候，装置自身会根据故障做出相应的处理。r

rr 主要特点： r

rr ●带有USB接口，可通过U盘直接升级装置程序，也可把动作信息和故障录波数据直接存入U盘，方便故障分析。客户可以利用该USB口在厂家指导下，对装置进行维护； rrr ●测量三相电流和零序电流（Ia，Ib，Ic，Io），三相或线电压（Uan，Ubn，Ucn，Uab，Ubc，Uca），有功功率P，无功功率Q，功率因素cosφ，频率f，有功电量kWH，无功电量kVARH； rrr ●测量功能采用可正确反映1-13次谐波含量的电压、电流、有功、无功、电度算法，能够如外挂表计般正确反映系统工况； rrr ●具有一路用户可自定义的4～20mA直流模拟量输出（可定义为电流、电压或功率），一路有功电度脉冲输出，可取代外接变送器； rrr ●保护元件的出口方式可通过跳闸矩阵进行整定，方便用户选择要动作的继电器。所有继电器出口接点可选择为跳闸接点（自动返回）或信号接点（复归后返回）； rrr ●自带操作回路，可自适应0.5A~5A开关跳合闸电流； rrr ●GPS对时可采用硬接点分脉冲或秒脉冲接口，也支持更先进的IRIG-B接口； rrr ●两个RS485通信接口，两个10/100M以太网通信接口，支持IEC60870-5-103，Modbus等规约。 rrr r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r

r 装置型号 r	r r 功能配置 r r	r r 适用范围 r r
r r HD 800Lr r r 线路保护测控装置r r	r 三段式过流保护(可经复合电压启动,可带方向) / 三段式零序过流保护(可带方向) / 过负荷保护 / 重合闸 / 检同期手合 / 合闸加速保护 / 低周减载 / 低压减载 / 小电流接地选线 / 测量r	r 35kV及以下电压等级的线路r
r r HD 800Sr r r 线路保护测控装置r r	r 三段式复合电压过流保护 / 零序过流保护 / 过负荷保护 / 后加速保护 / 4-20Ma输出 / 测量r	r 厂用电进线，母联开关r
r r HD 800TDr r r 变压器差动保护装置r r	r 差动保护 / 差动速断保护 / 差流越限告警 / TA断线判别r	r 110kV及以下电压等级容量为6300kVA及以上的变压器r
r r HD 800TFr r r 变压器非电量保护装置r r	r 变压器非电量保护 / 独立的操作回路r
r r HD 800TBr r r 变压器后备保护测控装置r r	r 复合电压闭锁(方向)过流保护 / 零序电流保护/ 间隙零序电流保护 / 零序电压保护 / 过负荷保护 / 启动通风 / 闭锁有载调压 / 测量r
r r HD 800Tr r r 变压器保护测控装置r r	r 三段式复合电压过流保护 / 反时限过流保护 / 两段定时限负序过流保护 / 高压侧定时限零序过流保护 / 低压侧定时限零序过流保护 / 低压侧反时限零序过流保护 / 过负荷保护 / 过电压保护 / 低电压保护 / 非电量保护 / FC闭锁 / 4-20mA输出 / 测量r	r 2000kVA以下的厂用变，所用变，接地变r
r r HD 800C（A、B、C）r r r 电容器保护测控装置r r	r 电流速断保护 / 过流保护 / 过电压保护 / 低电压保护 / 零序过流保护 / 不平衡电流保护 / 不平衡电压保护 / 差电压保护 / 差电流保护 / 测量r	r 并联电容器组r
r r HD 800RDr r r 电抗器(电缆)差动保护装置r r	r 差动保护 / 差动速断保护 / 三段式复合电压过流保护 / 零序过流保护 / 过负荷保护 / 测量r	r 串联电抗器，电缆线路r
r r HD 800Pr r r 备用电源自投装置r r	r 母联备自投 / 进线备自投 / 变压器备自投 / 厂用电源自投r	r 备用电源自投r
r r HD 800Vr r r PT保护测控装置r r	r 二段式低电压保护 / 母线绝缘检测 / 测量r	r 35kV及以下PT柜r
r r HD 800VPr r r PT并列装置r r	r PT并列r	r 单母分段r
r r HD 800VP1r r r PT并列装置r r	r PT并列 / 二段式低电压保护r	r 单母分段r
r r HD 800MCDr r r 电动机差动综合保护装置r r	r 差动保护 + 综合保护 + 测量r	r 2000kW及以上异步电动机r

r r
r r r r r r r r r r r r r r r r r r r r r r r r r r r r r

r r HD 800MCr r r 电动机综合保护测控装置r r	r 电流速断保护 / 定时限过流保护 / 两段定时限负序过流保护 / 反时限负序过流保护 / 过热保护 / 堵转保护 / 单相接地保护 / 低电压保护 / 过负荷保护 / 非电量保护 / FC闭锁 / 4-20mA / 测量r	r 2000kW以下异步电动机r
r r HD 800MSDr r r 同步电动机差动综合保护装置r r	r 差动保护 + 综合保护 + 测量r	r 同步电动机r
r r HD 800MSr r r 同步电动机综合保护装置r r	r 失步保护 / 逆功率保护 / 电流速断保护 / 定时限过流保护 / 反时限负序过流保护 / 过热保护 / 堵转保护 / 单相接地保护 / 低电压保护 / 过负荷保护 / 非电量保护 / 测量r	r 同步电动机r
r r HD 800MDr r r 电动机差动保护装置r r	r 差动保护 / 差动速断保护 / 差流越限告警 / CT断线告警r	r 异步或同步电动机r
r r HD 800Rr r r MCR保护测控装置r r	r 电流速断保护 / 过流保护 / 过电压保护 / 低电压保护 / 零序过流保护 / 零序电压保护 / 测量r	r 并联电抗器，磁控电抗器r
