1.1 适用范围

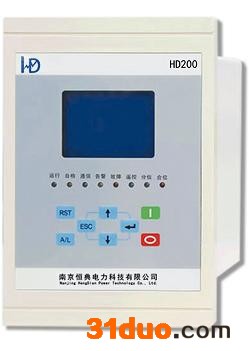

HD200 数字式智能保护单元是针对电力系统的新型“四合一”综合保护测控装置，它适用于石化、钢铁、冶金、水泥等行业，也适用于电力行业中对保护功能要求比较灵活的场合。保护单元采用先进的技术，精心的设计，集保护、监视、控制、人机接口、通信等多种功能于一体，各模块之间既相对对立又相互融合，保护装置工作不受测控和外部通信影响，确保保护的安全性和可靠性，能适用于66 KV及以下电压等级非直接接地电网的各类电气设备和线路的主保护或后备保护，为电力系统的安全、稳定、经济运行提供了坚实的基础。

1.2 主要特点

※ 集保护、测量、监视、控制、人机接口、通信等多种功能于一体；专门针对开关柜进行“单元化”设计，一台装置即可完成开关柜内所有的自动化功能，简化了开关柜二次设计和施工，代替了各种常规继电器和测量仪表，节省了大量的安装空间和控制电缆。

※ 在线保护和控制可编程，采用电气工作人员熟悉的梯形图（LAD）编程，符合IEC1131-3标准；

※ 通用性强，内置保护库，用户可根据运行需要配置相应的保护，减少了装置类型和备品备件。

※ 采用32位数字信号处理器（DSP），具有先进内核结构、高速运算能力和实时信号处理等优良特性过去由于CPU性能等因素而无法实现的保护算法可轻松实现。

※ 增强型隔离RS485总线通信，保证信息传输的实时性和可靠性。

※ 全封闭金属机箱，防水，防尘，并具有很强的抗静电、抗电磁干扰和抗机械振动能力；既可分布式就地安装在开关柜上，也可集中组屏安装；装置结构合理，便于安装、配线和调试。

※ 表面贴工艺，重要器件（如电源模块、互感器、继电器、液晶显示屏、接线端子等）均采用国内外知名企业的成熟产品，平均无故障时间达100,000小时。

※ 完善的自检能力，发现装置异常能自动告警；具有自保护能力，有效防止接线错误或非正常运行引起的装置永久性损坏；免维护设计，无需在现场调整采样精度，测量精度不会因为环境改变和长期运行引起误差增大。

       ※ 国际通用输入电源模块，兼容85～264V交流或直流工作电源，更在电源跌落和电压突变方面有出色表现。

       ※ 断路器操作回路具有交直流通用的硬件防跳闭锁模块，分/合闸操作回路的电流大小不影响模块正常工作。强化的断路器操作管理功能，对各种运行方式的变电站、配电站均能适用。

※开关量输入支持直接跳闸或告警，用于瓦斯、温度等重要保护或联锁跳闸。采用可设置变位确认时间窗技术，有效消除开关接点抖动和电磁干扰，保证遥信正确率达100%。

       ※ 人机接口符合人机工程设计要求，带背光图形液晶，菜单化设计，全中文显示，合理化屏幕保护控制。显示内容包括测量数据、开入量状态、实时波形、事件记录、故障录波、矢量分析、系统参数查看与设置等。

       ※ 具有事件记录功能，可记录与电力系统安全运行相关的所有事件，时间分辨率小于1ms，可在线记录事件96条，掉电不丢失，便于分析故障原因和诊断设备缺陷。

       ※ 具有故障录波功能，可真实记录故障前后的电流、电压、开关状态等信息，记录密度每周波48点，记录长度达100个周波，掉电不丢失。

       ※ 具有3套保护定值手动和自动切换功能。装置能自动识别电气运行方式的变化，并自动切换保护定值区，特别适合于无人值班和电气运行方式经常变化的场合。

1.3 技术参数

工作   电源	额定电压	110V/220V（AC/DC）（定货需注明），允许偏差±20%
	正常功耗	<10W
	最大功耗	<15W
	跌    落	300ms
	隔离耐压	2.5KV
控制 电源	额定电压	110V/220V（AC/DC）（定货需注明）
	工作范围	允许偏差+20%，-40%
	隔离耐压	4.0KV
交流 电流 回路	额定电流	5A/1A（定货需注明）
	功率消耗	<0.5VA/每相
	过载能力	2 倍额定电流，连续工作，10倍额定电流，允许10s，40倍额定电流，允许1s
	隔离耐压	4.0KV
交流 电压 回路	额定电压	100V（线电压）或100/√3（相电压）
	功率消耗	＜0.5VA/每相
	过载能力	2倍额定电压，连续工作
	隔离耐压	4kV
开入 回路	额定电压	30VDC(装置自供)
	额定功耗	0.048VA/路(14路)
	隔离耐压	2.5KV
	分辨率	<1ms
控制   回路	分断电压	250VAC、220VDC
	分断功率	1250VA交流或120W直流（电阻性负载）500VA交流或75W直流（电感性负载）
	工作电流	5A，连续工作
	动作时间	＜5ms
	电气寿命	2，000，000
	机械寿命	20，000，000
	隔离耐压	4kV
绝缘 性能	绝缘电阻	各电气回路之间 ＞500MΩ，各电气回路与地 ＞500MΩ
	工频耐压	各电气回路之间2.5kV/50Hz，1Min，各电气回路与地 2.5kV/50Hz，1Min
	冲击电压	各电气回路之间±5.0kV/0.5J，1.2/50us，各电气回路与地 ±5.0kV/0.5J，1.2/50us
	高频耐压	各电气回路之间各电气回路之间 2.5kV/2s，各电气回路与地 2.5kV/2s
电磁   兼容	静电放电试验	符合国标GB/T14598.14-1998（idt IEC255-22-2）标准规定的Ⅲ级
	辐射电磁场干扰试验	符合国标GB/T14598. 9-1995（idt IEC255-22-3）标准规定的Ⅲ级
	1MHz脉冲群干扰试验	符合国标GB/T14598.13-1998（idt IEC255-22-1）标准规定的Ⅲ级
	快速瞬变干扰试验	符合国标GB/T14598.10-1996（idt IEC255-22-4）标准规定的Ⅲ级
	抗干扰性试验标准	符合IEC1000-4-5《电磁兼容性（EMC）》第四部分：试验和测量技术第五章冲击抗干扰性试验标准的Ⅲ级
机械 性能	振动	符合DL/T478-3001 4.13.1 规定
	冲击	符合DL/T478-3001 4.13.2 规定
	碰撞	符合DL/T478-3001 4.13.3 规定
环境   要求	正常温度	-10℃～+55℃
	极限温度	-30℃～+70℃
	存储温度	-40℃～+85℃
	相对湿度	≤95%，不凝露
	大气压力	80～110kPa

1.4型号配置

※ HD200-A/B/C 数字式通用型智能保护单元

※ HD200-V 数字式PT智能保护单元

※ HD200-D-D 数字式电机差动智能保护单元

※ HD200-D-D 数字式变压器差动智能保护单元

※ HD200-S-S 数字式后备智能保护单元

机械尺寸

HD200系列智能保护单元机械尺寸一致，具体尺寸如图。

    南京恒典电力科技有限公司是专注于电力行业，专业从事电力系统产品的研发、生产、销售、工程服务等工作。产品方向包括：智能电网、智能变电站、发电厂自动化等领域等。主要产品有：DEA9300系列高压保护装置、DA9200系列数字式继电保护、HD800系列数字式继电保护、HD170系列通讯服务器、HDM系列数字式电力仪表、HDP系列直流电源、DEA9200变电站自动化系统。在电网保护、能源管理等方面为客户提供完整的解决方案，产品广泛用于电网、发电、冶金、化工、矿业、建筑等多个领域。     南京恒典电力科技有限公司是荣信电力电子股份有限公司电力二次设备的合作伙伴,与荣信电力电子股份有限公司合作研发了DEA9200数字式继电保护,并用于全国各地,合作研发了DEA9300系列简化光纤差动保护,并在贵阳13个110KV变电站运用，合作研发了网络保护并运用于凯里等4个供电局。     与青岛恒顺电气股份有限公司合作研发了HD8687 MCR保护测控装置运用全国各地，获得了用户好评。     公司始终坚持质量第一的方针。质量控制贯穿于从研发、生产及售后服务每一过程的每一个环节，确保生产全过程处于受控状态。以“精细化实现产品、全过程控制质量、标准化管理企业、全方位服务用户”为公司的质量方针。严格按照相应的国际标准的技术规范对产品进行系统、全面的检验和测试，确保所有产品完全合格。同时公司全面推动“以大服务提高竞争力”的服务理念，竭诚为客户提供项目从咨询、设计、实施、售后、培训全方面服务。     公司积聚了一批长期致力于继电保护、自动控制、电力电子、电力通信等专业的高级研发技术人才，拥有多项专利技术和软件著作权。     公司将始终致力于通过在电力领域提供一流的产品和服务，为客户创造价值，为社会可持续发展做贡献！ HD200-A/B/C：适用于进线、母联、出线、变压器、电容器、电动机等保护测控；

HD200-V：适用于电压互感器保护测控；

HD200-D：适用于差动保护测控；

HD200-S：适用于高后备保护测控。
