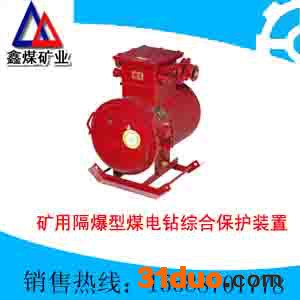

r r r 矿用隔爆型煤电钻综合保护装置
r一、用 途
r适用于具有**性气体（甲烷）和煤尘的矿井中，在交流50HZ、额定电压380V和660V或660V和1140V的供电系统中，127V、2.5KW或4.0KW手持式煤电钻的远方控制及电路过载与漏电保护。系配有干式变压器的"三合一"式综合装置。
r二、特 点
r1．采用晶体管线路保护插件，具有过载、短路、漏电、绝缘监视、先导控制回路，保护功能齐全；能防尘、防潮，并便于更换。
r2．煤电钻变压器、控制开关、短路保护、漏电保护、先导控制回路组成一个综合保护装置，具有线路简洁，维护方便，工人习惯操作、工作稳定可靠。
r3．短路保护灵敏可靠，保护距离长，具有自检功能；短路保护采用载频检测与熔断器双重保护；电钻不工作时发生短路，可实现短路闭锁。
r三、技术数据
r额定容量 ： 2.5kVA    4.0Kva
r额定电压 ： 1140V/133V   660V/133V   1140V/133V
r额定电流 ： 1.27/10.85A   2.19/10.85A   2.02/17.4A
r接线方式 ： Y/△       △/△       Y/△
r被控电钻功率 ： 1.2KW   2×1.2KW
r进出线喇叭嘴大2只，小4只。
r重量：   95kg      128 kg
r尺寸：   480x470x605   480x625x615 r
