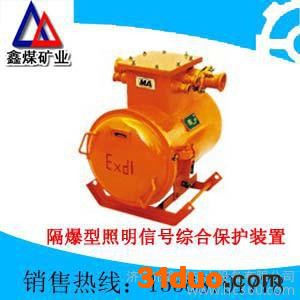

r r r ZBZ系列矿用隔爆型照明信号综合保护装置 r

r r ZBZ-2.5、4.0/660（380）M 矿用隔爆型照明信号综合保护装置 r

r r 一、 适用范围 r

r r ZBZ-2.5、4.0/660（380）M矿用隔爆型照明综合保护装置，适用于具有**性气体混合物（甲烷）和煤尘的煤矿井下，对交流50Hz、电压至127V、1.5Kw手持式煤电钻的远距离控制与保护。 r

r r 二、 主要性能 r

r r 1. 综合保护装置具有过载、短路、漏电保护及远方控制停送电等功能。 r

r r 2. 具有运行及故障状态等显示装置。 r

r r 3. 具有检查保护系统是否有效的试验按钮。 r

r r 三、 技术参数 r

r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r

r r 技术参数 r r		r r 产品型号 r r
		r r ZBZ-2.5/660（380）M r r		r r ZBZ-4.0/660（380）M r r
r r 额定容量kVA r r		r r 2.5 r r		r r 4.0 r r
r r 主变压器参数 r r	r r 接线方式 r r	r r Y/△ r r	r r △/△ r r	r r Y/△ r r	r r △/△ r r
	r r 额定电压V r r	r r 660/133 r r	r r 380/133 r r	r r 660/133 r r	r r 380/133 r r
	r r 额定电流A r r	r r 2.2/10.9 r r	r r 3.8/10.9 r r	r r 3.5/17.4 r r	r r 6.1/17.4 r r
r r 漏电保护 r r	r r 漏电电阻整定值 kΩ r r	r r 2.0～2.5 r r
	r r 漏电闭锁电子整定值kΩ r r	r r 3～4 r r
	r r 漏电保护动作时间s r r	r r ≤0.25 r r
r r 短路保护动作时间 r r	r r 照明S r r	r r ≤0.15 r r
	r r 信号S r r	r r ≤0.4 r r
