技术性能：

1．在电网电压变化为额定电压的±10%范围内，频率变化为额定频率的

±5%范围内，装置能正常工作。

2．综合保护装置电源为：电压：AC 100V（或400V）供订购时选用，50／60HZ, A, C 二相、功耗＜3.5 VA，额定输入电流为5A, A、C 二相、功耗＜1VA
    3．逆功率保护功能：当并联运行机组的逆功率值达额定的3～15%（连续可调）延时3～10秒（连续可调），装置分断输出（无源--转换）动作。
    4．过载预报警功能：当发电机电流达额定的90%～110%（可调）延时10～30秒（可调）报警输出动作（一付无源常开触点）。
    5．过载长延时保护功能：当发电机电流达125%～135%额定电流时延时10～30秒（可调）装置分断输出动作。
    6．过载短延时保护功能：当发电机电流达200%～250%额定电流时，经延时0.2～0.6秒，装置分断输出动作。
   7．欠电压保护功能：当发电机端电压降低至额定电压的70%以下时，经延时2～3秒，装置分断输出动作。
   8．报警输出，分断输出触点负载能力：
      报警输出：AC250V/12A, DC 30V/12A(阻性负载）
      分断输出：AC250V/8A,  DC 30V/8A (阻性负载）
   9．环境条件：
      环境温度为 0～55℃，相对湿度为95%
      有船舶运行中产生的冲击，振动、油雾、盐雾。
使用方法：
   1．按外接线图正确连接无误，特别要注意接到本装置的电压和电流一定要是A, C相，电流互感器接入的同极性端正确。

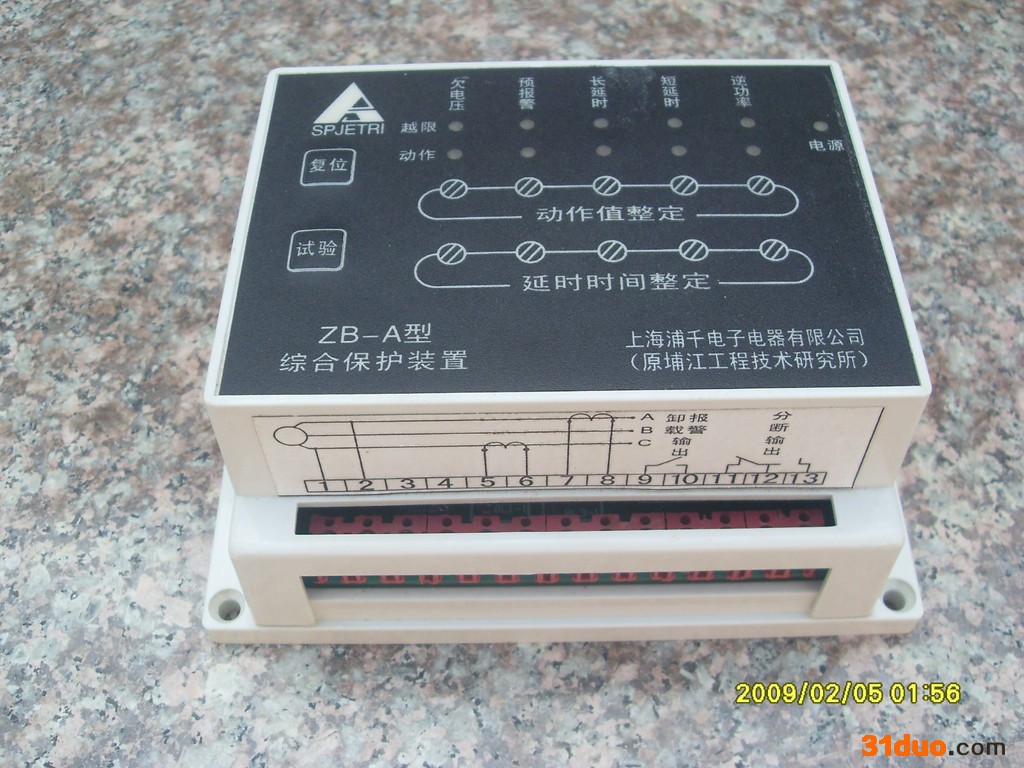

   2．接通电源，"电源"指示灯亮。
   3．按下"试验"按钮，"欠压""预报警""长延时""短延时""逆功率"的"越限"指示灯亮，经数秒延时后"动作"指示灯亮，预报警输出动作，分断输出不动作，说明装置内部逻辑功能正常．其延时时间分别为它们的延时，其值可通过各功能对应的延时时间电位器调节，顺时针为增大方向。
    注意：二次试验的时间间隔应大于60秒。否则，第二次试验的"延时时问"会偏短。
   4．按下"复位"按钮，装置复位。
   5．现场调试时可调节各功能对应的"动作"电位器进行调节，使各功能动作值达到所需设定值内，顺时针为增大方向。
      用户可在订货时提出整定值要求，出厂时予整定好。
   6．装置的"长延时""短延时""逆功率"动作后具有记忆功能，需对其复位后装置方能正常工作。
外形尺寸：宽×高×厚＝150×105×86
安装尺寸：140×95   4一Ф5
         电源电压为100V的外部接线图  和  电源电压为400V的外部接线
