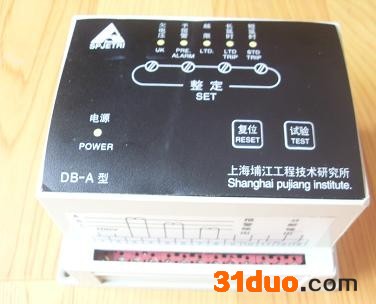

中小型船舶主配电板大多采用框架式空气断路器，作为发电机的保护开关，存在价格高，体积大，重量重，调整不方便等不足之处。DB-A型多功能保护装置配合具有高分断能力的塑壳式空气断路器**组成价格低廉，体积小、重量轻、性能优越、保护特性完善的发电机保护装置，是船舶设计、制造和使用部门合理选择。

技术性能：

1．在电网电压变化为额定电压的±10%范围内，频率变化为额定频率的

±5%范围内，装置能正常工作。

2．多功能保护装置电源为：

电压：AC 100V 50HZ A.C三相功耗 2VA（AC380V订货时注明）额定输入电流为：5A  A.B.C三相功耗 3×1VA

3．过载预报警功能：过载5∽10%时（可调），经延时15秒保护装置动作，装置本身的报警指示灯亮，并可输出触点信号，供外接声光。

4．过载长延时保护功能：当发电机电流达125∽135%额定电流时，延时15∽30秒，保护装置动作，输出触点信号，使断路器分断。

5．过载短延时保护功能：当发电机电流达200∽250%额定电流时，保护装置在0.2∽0.6秒内动作，输出触点信号，使断路器分断。

6．欠电压保护功能：当发电机端电压降低至额定电压的70%以下时，经延时2∽3秒保护装置动作，输出触点信号，使断路器分断。

7．多功能保护装置输出触点负载能力：

AC  380V  10A（电阻负载）

DC  28V   10A（电阻负载）

8．环境条件

环境温度为0∽+55℃，相对湿度为95%，有船舶运行中产生的冲击、振动、油雾、盐雾。

9．外形尺寸及安装尺寸：

外形尺寸：长×宽×高  150×105×99mm安装尺寸：长×宽     140×95mm

8．外部接线图，如图所示

使用方法：

1．按外接线图连接无误，接通电源，“电源”指示灯亮。

2．按下“试验”按钮，“欠压”、“予报警”、“短延时”灯亮，“超限”指示灯闪光计时（闪光频率1HZ），计时到后“长延时”指示灯亮。

3．按下“复位”按钮，装置复位，表示内部功能正常。

4．现场调试时，调节“欠压”“予报警”“短延时”“长延时”电位器（顺时针增加），使分断动作在所需设定值范围内。

5．每次动作后，装置对其有记忆功能，复位后装置恢复正常。

6．产品出厂时，延时时间各设定为：欠压3秒，予报警15秒，短延时0.6秒，长延时20秒。

用户有特殊要求时，订货时可说明。

欲改变上述各延时时间可将面板取下，将相应时间位置的小开关向上拨动即可，如图示：
