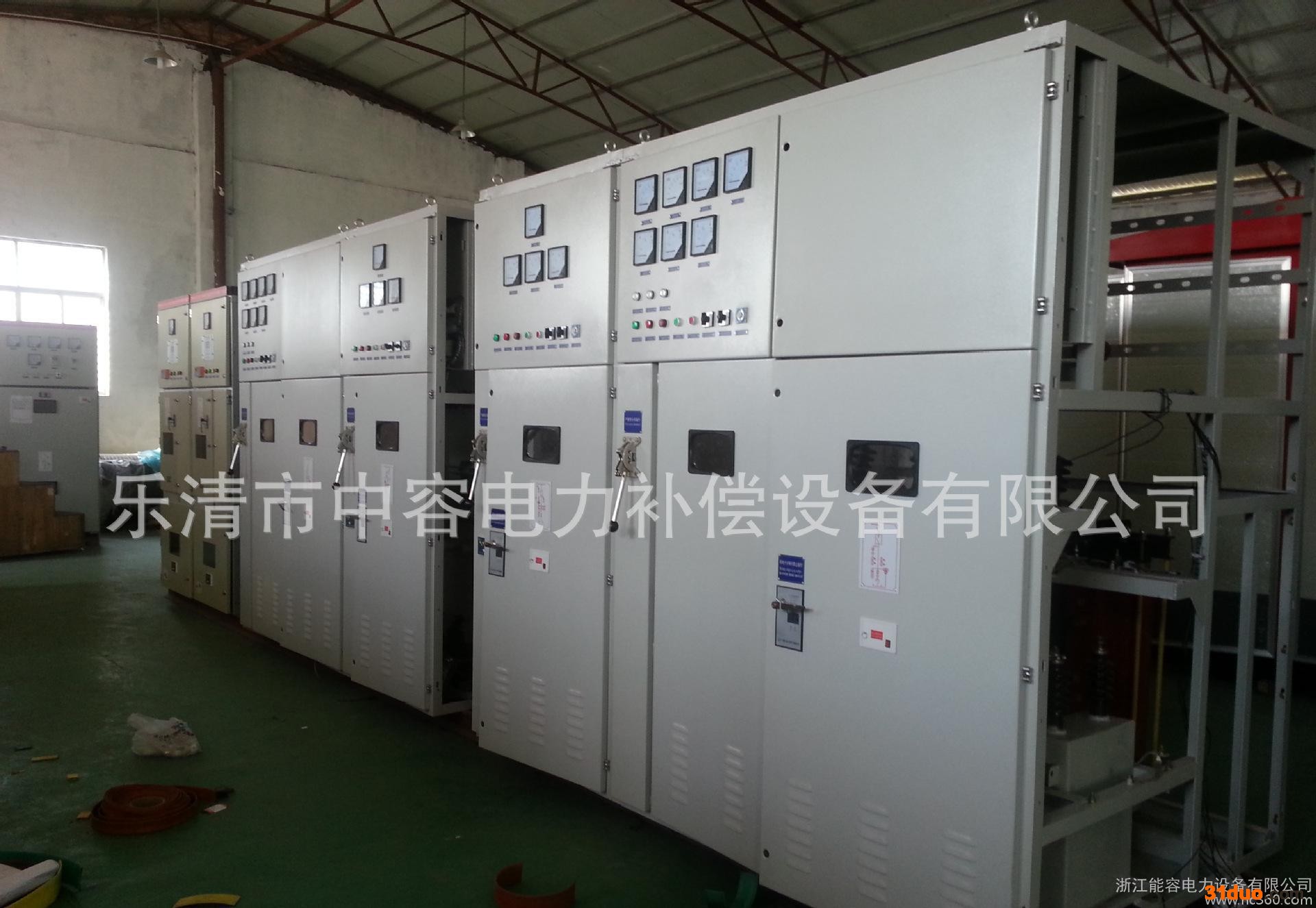

手车式消弧柜ZRXHGCrr ????手车式消弧消谐选线过电压保护装置ZRXHGCr

rr 手车式消弧柜 手车式消弧消谐柜 中置式手车消弧柜 KYN28消弧柜手车手车是开关柜的核心部件,用钢板弯焊接成,底部装有四只滚轮,能水平方向移动,还装有接地触头,导向装置,锁定机构及手车进出手摇机构装置.手车内设有-限流熔断器XRNT1-永磁接触器JZC-电压互感器-JDZJ-REL-RZL-互感器保护熔断器XRNP1-组合式过电压保护TBP-10,是我公司自主研发产品,r

rr (1)由于电网运行方式的多样化及弧光接地点的随机性，消弧线圈要对电容电流进行有效补偿确有难度，且消弧线圈仅仅补偿了工频电容电流，而实际通过接地点的电流不仅有工频电容电流，而且包含大量的高频电流及阻性电流，严重时仅高频电流及阻性电流**可以维持电弧的持续燃烧。r

rr (2)当电网发生断线、非全相、同杆线路的电容耦合等非接地故障，使电网的不对称电压升高，可能导致消弧线圈的自动调节控制器误判电网发生接地而动作，这时将会在电网中产生很高的中性点位移电压，造成系统中一相或两相电压升高很多，以致损坏电网中的其它设备。r

rr ★装置的基本功能及特点
r
rr

rr
r

rr 1.能将系统的大气过电压和操作过电压限制到较低的电压水平，保证了电网及电气设备的绝缘安全。r

rr 2.装置动作速度快，可在20ms之内动作，能快速消除间歇性弧光及稳定性弧光接地故障，抑制弧光接地过电压，防止事故进一步扩大，降低线路的事故跳闸率。r

rr 3.能够快速、有效地消除系统的谐振过电压，防止长时间谐振过电压对系统绝缘破坏，防止谐振过电压对电网中装设的避雷器及小感性负载的损伤。r

rr 4.装置动作后，允许160A的电容电流连续通过2小时，用户可以在完成转移负荷的倒闸操作之后再处理故障线路。r

rr 5.能够准确查找单相接地故障线路，对防止事故的进一步扩大，对减轻运行和维护人员的工作量有重要意义。r

rr 6.由装置的工作原理可知，其限制过电压的机理与电网对地电容电流的大小无关，因而其保护性能不随电网运行方式的改变而改变，大小电网均可使用，电网扩容也没有影响。r

rr 7.本装置中的电压互感器可以向计量仪表和继电保护等装置提供系统的电压信号，能够替代常规的PT柜。r

rr 8.能够测量系统的单相接地电容电流。r

rr 9.装置设备简单，体积小，安装、调试方便，适用于变电站，同样适用于发电厂的高压厂用电系统；适用于新建站，也适用于老电站的改造。r

rr 10.性价比高，相对于消弧线圈系统而言，性能价格比很高。r
