r r ZRYZG过电压仰制柜-配电聚优柜 r

r r 1、使用环境条件
r1.1 使用场所： 12   kV（母线高压设备室，无酸碱腐蚀处）
r1.2 环境温度：-30℃～+40℃
r1.3 安装高度：海拔2000m
r1.4 相对湿度：月平均相对湿度不大于90%，日平均相对湿度不大于95%
r1.5 污秽等级：不超过Ⅱ级
r2、系统参数
r2.1、额定电压： 12  kV (额定频率为50Hz)
r2.2、系统接地方式： 无要求
r2.4、 PT二次接地方式： 中性点直接接地  （可选择）2.5、装置的控制电源：DC   220     V（可选择），照明电源：AC    220    V；
r2.6、系统2ms方波通流量：   3200     A
r3、技术要求3.1 装置满足GB/T 11022-1999《高压开关设备和控制设备标准的共用技术要求》，GB 3906-2006《3.6kV～40.5kV交流金属封闭开关设备和控制设备》等标准的要求;
r3.2  装置性能要求：
r1、装置中核心部件——测控装置，应采用双CPU，主CPU采用32位DSP技术，测控装置具备上电自检功能，同时必须通过**级检测中心IV级电磁抗干扰型式试验；
r2、装置测控装置应设置RS-485或CAN对外通讯接口，采用MODBUS  RTU通讯协议，协议须通过**级通信及规约检验，确保装置与整个监控系统兼容；

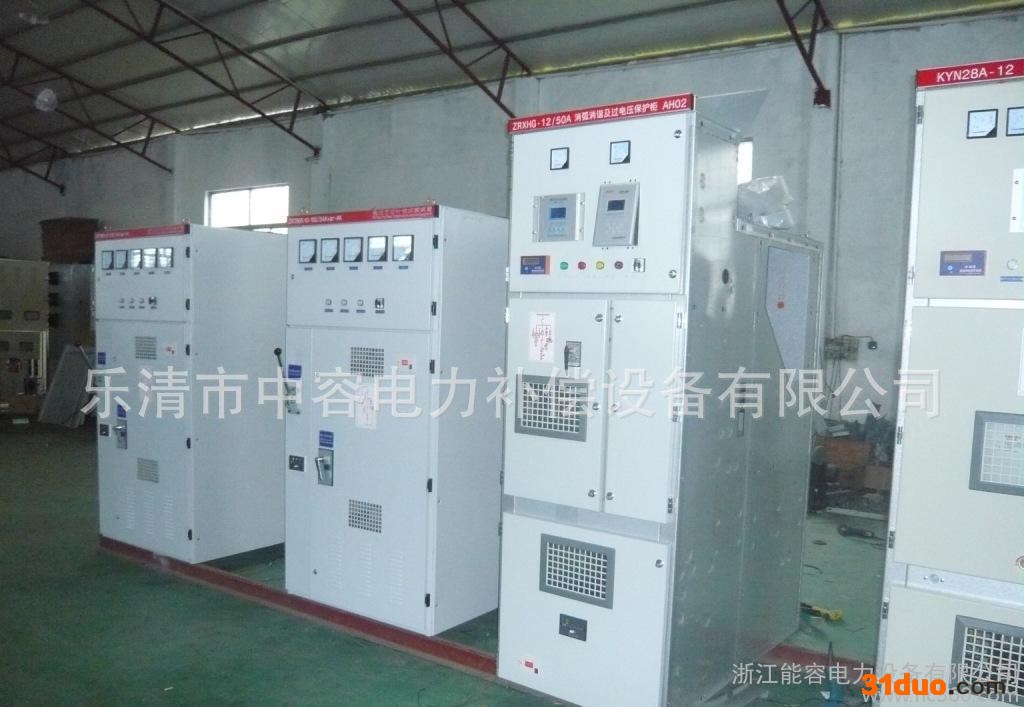

r3、装置采用KYN28A-12系列金属铠装移开式开关柜。
r开关柜由固定的柜体，开关柜为全封闭式结构，柜体采用敷铝锌板，并将开关柜分隔为独立小室：主母线室、电缆室、仪表室。所有运行操作全部在开关柜大门外进行，有效保证设备和人身的安全；防爆结构：主母线室、电缆室等所有高压带电间隔，全部设有独立的过压释放通道，具备完善的阻止内部故障燃弧功能，即俗称“防爆功能”，保证设备和人身的安全可靠。
r4、能时刻监视系统电压，对出现的电压异常（过压、欠压、PT断线）做出准确的判断并输出报警信号；
r5、装置中主要元件——电压互感器，应具有抗饱和功能，能有效抑制系统过电压对电压互感器的损坏；
r6、装置中主要元件——过电压吸收器，与抑制系统主要过电压类的产品共同使用时，能有效抑制吸收系统中各种过电压，其通流不得小于3200A/2ms；
r7、装置中主要元件——智能开关，有效抑制了电压互感器发生铁磁谐振的可能，更进一步保护电压互感器；
r手车式消弧柜ZRXHGC r

r r 手车式消弧消谐选线过电压保护装置ZRXHGCr

r r 手车式消弧柜 手车式消弧消谐柜 中置式手车消弧柜 KYN28消弧柜手车手车是开关柜的核心部件,用钢板弯焊接成,底部装有四只滚轮,能水平方向移动,还装有接地触头,导向装置,锁定机构及手车进出手摇机构装置.手车内设有-限流熔断器XRNT1-永磁接触器JZC-电压互感器-JDZJ-REL-RZL-互感器保护熔断器XRNP1-组合式过电压保护TBP-10,是我公司自主研发产品,r

r r r r r r r r

r r 长期以来，我国3～35KV(含66KV)的电网多采用中性点不接地的运行方式。此类电网在发生单相接地时，非故障相的对地电压将升高到线电压（UL），但系统的线电压保持不变，所以我国**标准规定，3~35KV(66KV)的电网在发生单相接地故障后允许短时间带故障运行，因而这类电网的各类电气设备，如变压器、电压/电流互感器、断路器、线路等一次设备的对地绝缘水平，都应满足长期承受线电压而不损坏的要求。r r r 传统观念认为:3~35KV(含66KV)电网属于中低压的变压配电网，此类电网中的内部过电压的**值不高，所以危及电网绝缘安全水平的主要因素不是内部过电压，而是大气过电压（即雷电过电压），因而长期以来采取的过电压保护措施仅是以防止大气过电压对设备的侵害。主要技术措施**于装设各类避雷器，避雷器的放电电压为相电压的4倍以上，按躲过内部过电压设计，因而仅对保护雷电侵害有效，对于内部过电压不起任何保护作用。r r
