1.1 适用范围

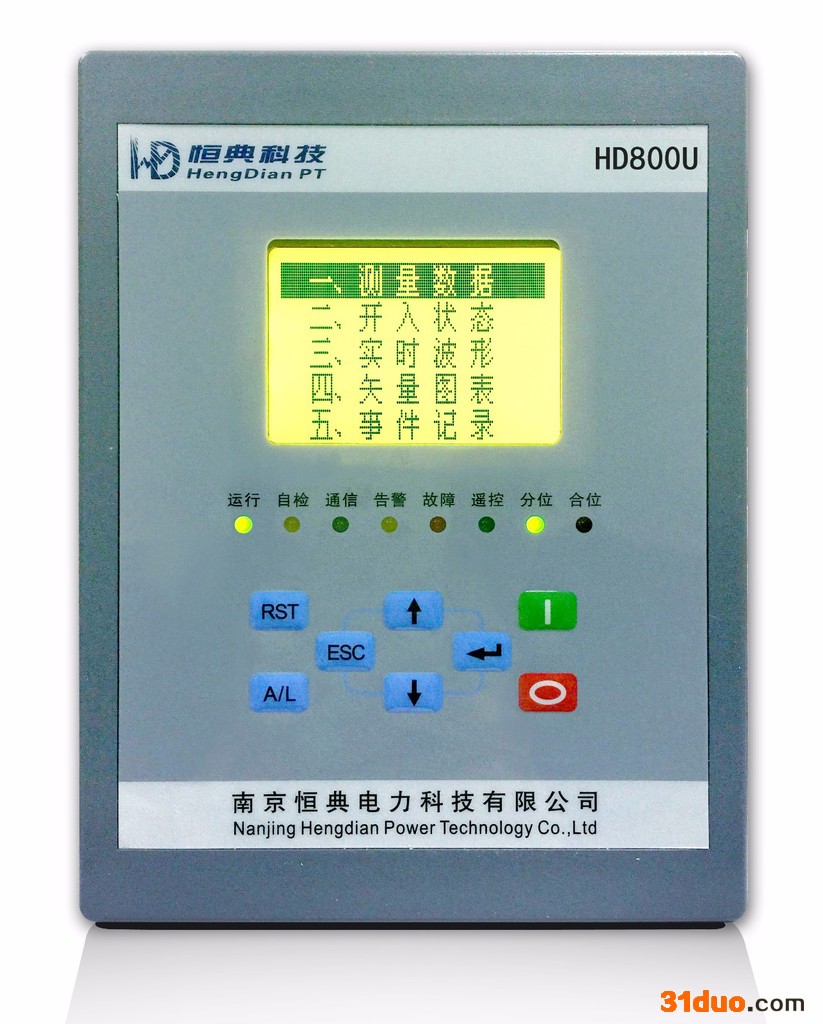

HD800U 数字式智能保护单元是针对电力系统的新型“四合一”综合保护测控装置，它适用于石化、钢铁、冶金、水泥等行业，也适用于电力行业中对保护功能要求比较灵活的场合。保护单元采用先进的技术，精心的设计，集保护、监视、控制、人机接口、通信等多种功能于一体，各模块之间既相对对立又相互融合，保护装置工作不受测控和外部通信影响，确保保护的安全性和可靠性，能适用于66 KV及以下电压等级非直接接地电网的各类电气设备和线路的主保护或后备保护，为电力系统的安全、稳定、经济运行提供了坚实的基础。

1.2 主要特点

※ 集保护、测量、监视、控制、人机接口、通信等多种功能于一体；专门针对开关柜进行“单元化”设计，一台装置即可完成开关柜内所有的自动化功能，简化了开关柜二次设计和施工，代替了各种常规继电器和测量仪表，节省了大量的安装空间和控制电缆。

※ 在线保护和控制可编程，采用电气工作人员熟悉的梯形图（LAD）编程，符合IEC1131-3标准；

※ 通用性强，内置保护库，用户可根据运行需要配置相应的保护，减少了装置类型和备品备件。

※ 采用32位数字信号处理器（DSP），具有先进内核结构、高速运算能力和实时信号处理等优良特性过去由于CPU性能等因素而无法实现的保护算法可轻松实现。

※ 增强型隔离RS485总线通信，保证信息传输的实时性和可靠性。

※ 全封闭铝合金机箱,外加塑料面板，防水，防尘，并具有很强的抗静电、抗电磁干扰和抗机械振动能力；既可分布式**地安装在开关柜上，也可集中组屏安装；装置结构合理，便于安装、配线和调试。

※ 表面贴工艺，重要器件（如电源模块、互感器、继电器、液晶显示屏、接线端子等）均采用国内外知名企业的成熟产品，平均无故障时间达100,000小时。

※ 完善的自检能力，发现装置异常能自动告警；具有自保护能力，有效防止接线错误或非正常运行引起的装置**性损坏；免维护设计，无需在现场调整采样精度，测量精度不会因为环境改变和长期运行引起误差增大。

※ 国际通用输入电源模块，兼容85～264V交流或直流工作电源，更在电源跌落和电压突变方面有出色表现。

※ 断路器操作回路具有交直流通用的硬件防跳闭锁模块，分/合闸操作回路的电流大小不影响模块正常工作。强化的断路器操作管理功能，对各种运行方式的变电站、配电站均能适用。

※开关量输入支持直接跳闸或告**于瓦斯、温度等重要保护或联锁跳闸。采用可设置变位确认时间窗技术，有效消除开关接点抖动和电磁干扰，保证遥信正确率达**。

※ 人机接口符合人机工程设计要求，带背光图形液晶，菜单化设计，全中文显示，合理化屏幕保护控制。显示内容包括测量数据、开入量状态、实时波形、事件记录、故障录波、矢量分析、系统参数查看与设置等。

※ 具有事件记录功能，可记录与电力系统安全运行相关的所有事件，时间分辨率小于1ms，可在线记录事件96条，掉电不丢失，便于分析故障原因和诊断设备缺陷。

※ 具有故障录波功能，可真实记录故障前后的电流、电压、开关状态等信息，记录密度每周波48点，记录长度达100个周波，掉电不丢失。

※ 具有3套保护定值手动和自动切换功能。装置能自动识别电气运行方式的变化，并自动切换保护定值区，特别适合于无人值班和电气运行方式经常变化的场合。
