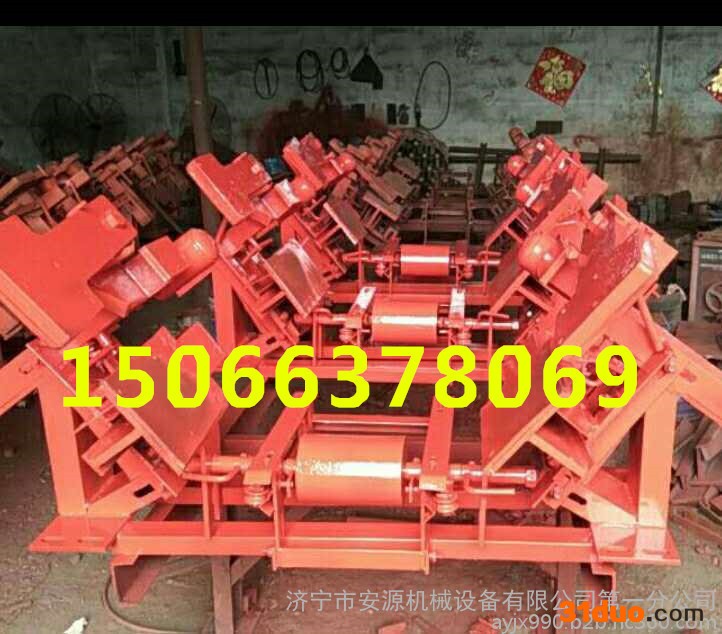

输送机用断带抓捕器  断带保护装置  断带捕捉器厂家直销
济宁市安源液压机械设备有限公司专业生产销售各种优质DDZ断带抓捕器，物美价廉的DDZ断带抓捕器，采用国际领先技术，高效，优质，安全，快捷，安源牌DDZ断带抓捕器是您的明智之选，安源DDZ断带抓捕器，客户最值得信赖的产品，安源DDZ断带抓捕器权威老厂家强烈推荐！

DDZ型带式输送机用断带抓捕器（以下简称断带抓捕器）该产品填补国内空白，提高了产品性能，扩大了保护的范围，广泛适用于矿山、冶金、电力、港口码头等上运行输送机的胶带保护。特别适用于大倾角、大运量、长距离的上山强力型或普通型胶带输送机。 当带式输送机发生断带或逆止器失效时，断带抓捕器可迅速抓捕胶带断裂或失控后突然下滑的重、空段胶带，并具有防止胶带跑偏的功能。在需要时可起卡带器的作用

工作原理：
?断带保护装置沿带式输送机多处安装，当皮带正常运行时，中部的单向辊轮随皮带转动，左右两楔形闸块处于皮带下方且与皮带不接触，上闸块调整到皮带两侧，且与皮带纵向平行。当发生断带时，下滑上闸块快速转动到皮带上方，楔形闸块继续沿楔形槽运动，将下滑的皮带夹持制动在上闸块与楔形闸块之间。
性能特点：
1、楔块自锁制动皮带，无需外动力
2、闸块与皮带面接触，制动面大，不伤皮带
3、上闸块可摆动，可打开，上下伸缩可调
4、可以根据运载量，调整上闸块上方的螺栓，设定上闸块伸人皮带的长度 5、关键部件镀锌处理，防止锈蚀。
6、整体式的安装支架，强度大，安装方便。
7、可以根据用户要求，配装皮带断带报警装置。
相关参数：
1、单侧制动宽度（可调）：100～150mm
2、额定制动力：50KN/套
3、保护装置破坏载荷：≥100KN

4.断带滑动距离：300～800mm
适用工况：
1、带宽为650～2000mm的上运带式输送机
2、刚性架式和吊挂式带式输送机
3、带式输送机的倾角：α≥6°
4、槽型托辊槽角：适用于各种槽角
1、在检查、调整、更换零件时，必须停车、切断电源。
2、断带抓捕器在输送机上的安装数量、间距应符合表1、表2的规定，否则将不能保证可靠的抓捕保护作用。
3、抓捕后应注意：
（1）断带抓捕器抓捕后应及时对皮带进行处理，不要使皮带和抓捕器长时间处于抓捕状态。
（2）首先应检查断带抓捕器有无变形，各焊缝有无开焊，发现问题及时更换；同时应检查各处紧固件是否松动，并应全部紧固一遍。
（3）应检查摩擦片总成及逆止托辊运转是否灵活可靠，无阻滞现象，配合有无松动，如发现问题，严禁使用，及时更换。不同带强、带宽和倾角的最大允许安装间距：

皮带强度 （N/mm）	带宽 （mm）	在不同倾角的皮带机上最大允许安装间距（m）
		10～12°	13～15°	16～18°	19～21°	22～24°	≧25°
2000～3500	800	100	90	80	70	60	50
	1000	90	80	70	60	50	40
	1200	80	70	60	50	40	30
	1400	70	60	50	40	30	30

●额定制动力：30kN

项目	基本参数与尺寸
	DDZ-30/80型	DDZ-30/100型	DDZ-30/120型	DDZ-30/140型	DDZ-30/160型
输送机带宽，cm	80	100	120	140	160
单侧制动宽度，cm	14	14	14	14	14
额定制动力，kN	30	30	30	30	30

本公司主营矿用产品：DT电动推杆  DYTZ电动液压推杆 电液动腭式闸门、电动鄂式闸门电液转角器驱动进口料口尺寸 电液推杆驱动电液动推杆平板闸阀钢丝绳芯带剥头机 电动推杆 DTZ电动推杆 DYTP电液推杆 防爆推杆 DEZ鄂式闸门 电液动扇形闸门  皮带剥层机 钢丝绳剥头机 单侧卸料器 双侧卸料器 DDZ型断带抓捕器   带式输送机用断带抓捕器 断带保护装置 断带捕捉器 分层带剥层机 皮带运输机调偏器 链式单向调偏器 全自动调偏器 可变槽角卸料器 电液动卸料器  犁式卸料器

厂家直接供货，可根据客户要求生产，欢迎您的选购！
