rr 在我国，中、低压母线短路故障中，重点设备和人员伤害主要有电弧光引起，然而，我国的大多数中低压母线没有设置快速母线保护，而只是采用了简单的消弧装置和变压器后备保护。这些保护智能化较低，动作速度慢，往往会延长故障切除时间，从而进一步扩大设备损坏程度，甚至会引起“火烧连营”的恶性事故，冲击变压器一次运行，影响整个电网的安全运行。r

rr 弧光保护系统是我公司根据国内实际情况，吸收国外电弧光保护的特点，针对电力系统电弧光保护而设计，隆重推出的一款具独特的创新技术、具有广泛实用性的新型电弧光保护系统。
r1.2电弧光的危害
r开关柜内的发生短路弧光的功率可高达100MW，电弧燃烧所产生的能量与电弧的燃烧时间及短路电流变化值呈指数倍增长（如下图所示），燃烧产生的高温、高压将会逐步摧毁元器件、铜排以及成列的开关柜，高明亮的弧光和有毒气体对人体也有巨大的伤害。r

rr 电弧光产生的原因
r引起开关柜弧光短路故障的原因很多，一般分为以下五类
r1）绝缘故障 主要是柜中绝缘材料爬距不足，未满足加强绝缘要求，在脏污环境，天气潮湿下发生绝缘故障。另外，由于绝缘材料材质缺陷，运行年限较长的开关柜，在强电磁场作用下绝缘老化，也可能造成绝缘损坏而导致故障。
r2）载流回路不良 由于一些接头截面不够，紧固螺栓松动，手车柜触头接触不良，在大电流流过时引起发热，冒火进而引起相间，相对地击穿等等。
r3）外来物体的进入 如小动物**等）进入开关柜内部，或维修人员在工作完成后将工具遗留在开关柜内。
r4）认为操作错误 如走错间隔，误操作，未对工作区域进行接地，未对工作区域进行验电等。
r5）系统方面的原因 如系统容量增大，接地方式改变，电缆应用增多，保护及自控装置配置不当，系统谐振过电压等。
r2弧光保护系统简介
r2.1 目前国内用于中、低压系统的保护及其局限性
r1）变压器后备过流保护，典型的保护动作时间为1.2s~2s。
r2）采用馈线速断保护闭锁变压器后备过流保护，典型的保护动作时间为300ms~500ms。
r3）高阻抗母线差动保护，典型的保护动作时间为30ms~50ms。
r上述保护均有致命的弱点**是动作时间太慢，根据电弧光危害示意图所示，保护装置动作时间不能超过20ms，否则会产生不可修复的器件损坏，从而延长故障修复时间。
r2.2 的产品优势
r1、动作迅速可靠：
r采用了可靠的快速算法，可以在短时间内判断弧光变化信号和电流变化信号并迅速出口，从发现故障到出口跳闸时间间隔优于7ms，确保开关柜内设备的弧光在100ms以内切除。
r2、全数字化设计：
r本装置采用全数字化设计，配置灵活，动作精度高，而且排除了由于旋钮或

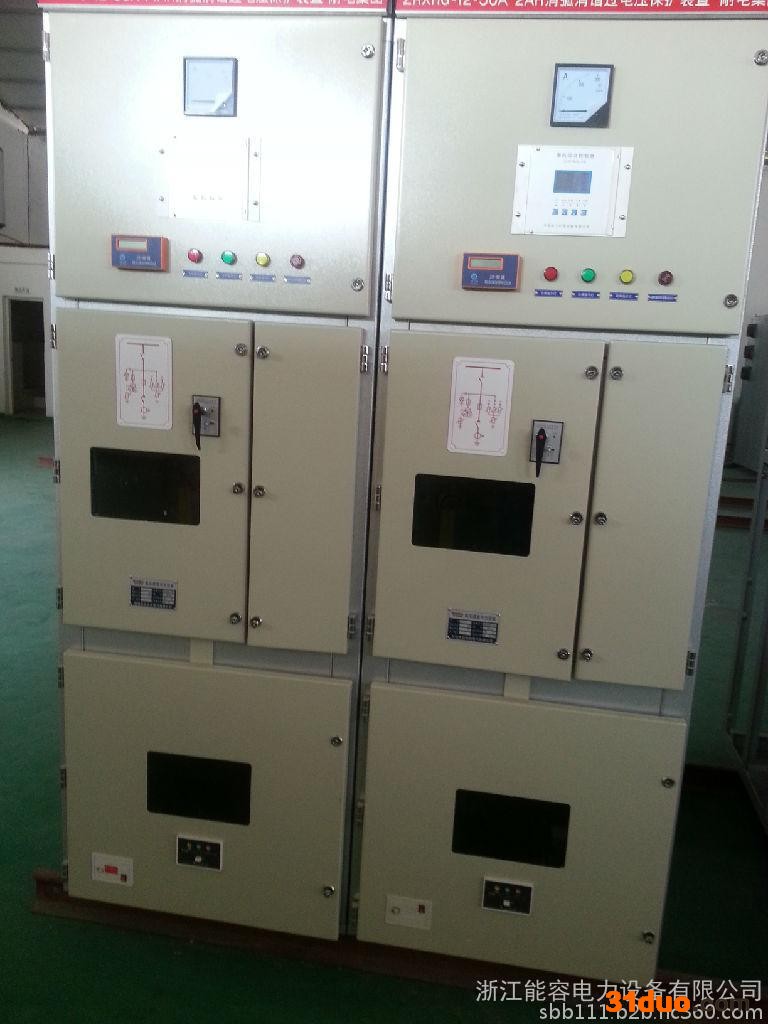

rZRHGBH-3000
rZRHGBH-3000
r其他机械设计导致的误差隐患。
r3、保护原理简单、合理
r根据弧光产生时的特点，装置采用弧光和电流双重判据，判据简单且可以有效的保证动作的准确性。
r4、强大的电气性能：
r故障弧光探头、连接线全部采用耐高温、阻燃的高分子材料，具有**的电气隔离效果。装置完全满足EMC的标准，保证了弧光保护系统的整体稳定性和动作的可靠性。
r5、故障信息记录全面
r在故障弧光发生并引起装置跳闸后，主控单元或馈线保护单元可以准确的记录是哪个弧光探头检测到了故障弧光，且可以详细记录动作时刻的三相电流值以及动作时刻的故障弧光光强。
r6、多种辅助保护功能：
r主控单元不但有弧光保护，还有过流保护，接地保护、断路器失灵等辅助保护，这些保护是弧光保护的合理配置和有效补充。 2.3 弧光保护系统 组成弧光保护系统主要由主控单元、弧光单元和弧光传感器组成，为了适应现场的应用需求，减少故障影响面，分为了母线型弧光保护系统和
r馈线型弧光保护系统。如下图所示：
