主要技术性能：

1、绝缘电阻监测报J器在下列环境条件下能正常工作：

环境温度：0~+55℃

湿    度：在有潮湿空气的环境中。

倾斜摇摆：<±22.5^。

振    动：船舶营运中所产生的冲击和振动的环境中。

2、技术指标：

工作电源：DC24V±20%（被测电网）

报J器消耗功率：10VA

报J档值：60kΩ、10kΩ

报J精度：60kΩ+5kΩ 10kΩ+2kΩ

使用说明

分体式、挂壁式接线如图一所示              嵌入式接线如图二所示

图一                                   图二

报J器工作原理

直流电网绝缘电阻值**终可以通过电网对地漏电流的大小来测量，因此引入一稳定的直流附加电压E1，然后测量有E1引起的对电流1X**可等效地获得对地绝缘电阻值。

本报J器分别采用分时采样运算法，可以将电网电压在正常波动范围内所引起的测量误差消除，因此报警器的监测精度能达到满意的效果。

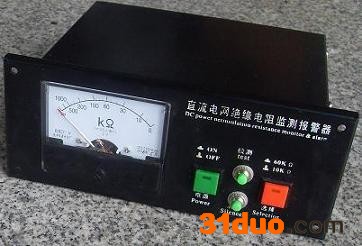

面板操作

电源开关：按上述接线图正确连接后，按下电源开关，报J器接通电源，电源指示订亮，表头即显示出电网绝缘电阻值。

报jing分档开关：接上位置时，电网绝缘电阻值为60kΩ时报J，放开位置时，电网绝缘电阻为10kΩ时报J，报J时，指示灯亮，蜂鸣器发出声响信号。

消声按钮：当发出声光报J，按下消声按钮时峰鸣器停止工作，报J灯继续亮，直至报jing恢复，灯灭。

检测按钮：按下时稍延时几钞钟后，报J指示灯亮，峰鸣器响，表头指示值为10kΩ，则表示本装置工作正常。

注意事项：本装置严禁与其它高阻表（包括摇表）在同一网络中同时使用。

外形尺寸及安装尺寸
