GE微机保护装置 UR系列继电器[GE]概述：      UR系列继电器是建立在通用平台上的新一代模块式继电器。它的设计使其成为变电所自动化的 "引擎"，该系列中的所有产品具备高速开放标准对等通讯的高性能保护功能，是21世纪电力系统所必需的组成部件 。
     决定输入，功能和输出的互相作用的逻辑关系是通过灵活逻辑方程(FlexLogic)进行编程组态的。与硬件输入输出(i/o)组合时，远程输入输出可以通过局域网送出。这可以实现复杂的逻辑配置，同时减少了附助元件和连线。硬件的输入输出功能可以扩展。
     UR 有3 个同时独立运行的通讯接口。RS232接口可以从保护装置的面板上接入。RS485 接口支持ModBus RTU 和DNP3.0 规约，能够达到115kbps 的波特率。第三个通讯接口可以被指定为一个相同的RS485 接口或一个支持MMS/UCA2, DNP3. 0 和ModBus/TCP 规约的10Mbps 以太网接口。实际以太网接口可以被指定为10baseF或冗余10baseF。这些接口的高波特率可以使系统不需牺牲速度就可以扩大通讯范围。
    基于Windows的URPC 软件可以获得保护装置内的所有信息和充分利用PC显示以便通过浏览图形显示更多的信息。
    UR 的诊断功能包括一个标记时间和日期的1024 次事件记录。这种精确的时间标记法可以确定整个系统的事件顺序。事件也可以触发故障录波，录波记录由每周期64个取样组成，可以记录模拟信号和数字标识。URPC软件可用于观看这些记录。
    UR应用了快闪存贮器。与模块组件配合使用，可对保护装置进行升级以跟随技术发展而不必替换整台继电器。自我测试功能不停地测试继电器的相对完好性，如果继电器不正常工作，在动作失灵之前会发出警告。
SR系列保护继电器[GE]概述       SR系列保护继电器是一种微机式多功能产品系列。在一个组合体中提供一种经济的装置，包括保护、控制、监视和测量，就地和远距离用户接口，SR继电器不需要昂贵的分离元件。
    除了由传统的机电式和电子式继电器提供电流和电压输入外，SR系列还提供了若干模拟和数字输入。这些输入作为继电器重要信息，例如振动、压力、温度和断路器状态。通过将这些输入与若干传统的输出继电器相结合，SR系列提供了传统保护所无法实现的灵活性。
    SR系列还提供了模拟输出，由此就不需要有外部的变送器。当与PLC相连进行过程控制时，可实现真正实时控制。
    除了735/737外，所有的其它SR继电器都有三个单独的通讯端口：后面的RS485端口、第二个后面的RS485或RS422端口和容易就地计算机进行访问的面版RS232端口。后面端口可以用于远方通讯或者与DCS、SCADA或PLC相连。全部三个端口都支持ModBus RTU规约。另外，489, 745. 750, 760 和PQM 都支持DNP3.0, 2级(分布式网络规约)。RS232 端口具备固定的波特率9600，而RS485 端口可采用300 至19.2kbps 的波特率。所有的通讯端口都可以同时起作用，不会对继电器的响应时间有不良的影响。
    除了735, 737外，所有的继电器都采用在Windows环境下运行的软件。这些程序可以用来建立与继电器的通讯，同时提供产品信息。它们还可以用来模拟继电器的运行，以满足分析，培训和测试的目的。实际值，整定值，状态，趋势和录波信息都可以利用软件进行查看。在故障检修情况下对实际值进行图形显示可能会特别有用。
    所有装置都采用抽出式结构。当将装置抽出时，CT的二次侧会自动短接，防止cT开路产生危险的高压。

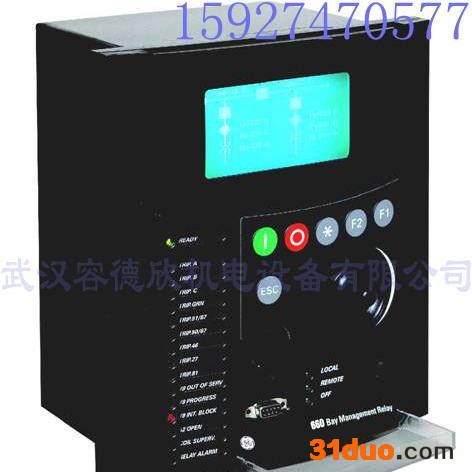

关键优势   F650 为底板应用提供高速保护、控制和监控，其中包括过电流保护、定向元素、电压、频率、断路器故障、自动继电器、同步检查等. ·                         特度的内置控制特性 — 综合馈线保护和可编程逻辑 ·                         复杂系统灵活而节省成本的控制 — 使用符合 IEC 的可编程逻辑定制馈线保护和控制系统的功能， 从而进行独特的特定地点应用 ·                         高级人机界面（ HMI ） — 标准背光 LCD 显示器，4 x 20, 可选 16 x 40 (240 x 128 像素) 图形 LCD，旋钮可以选择设置菜单和子菜单 ·                         最小化更换时间 — 抽取式卡结构模块 ·                         减少故障检修时间和维护成本 —  IRIG-B 和 SNTP 时间同步，事件报告，波形吸收，数据记录器 ·                         节省成本存取信息 — 通过多个协议，标准 RS232 和 RS485 以及以太网端口 ·                         通过开放的标准协议获得的最佳综合灵活性 —  Modbus RTU 和 TCP/IP, DNP 3.0 等级 2，IEC 60870-5-104，IEC 61850 ·                         与标准网络浏览器兼容 — 通过 Http, ftp, 和 tftp 协议 ·                         最小化通信故障时间 — 可靠的冗余以太网通信端口，10/100baseTX，100baseFX，带 ST 连接器，可选的双 10/100base TX 和 100baseFX，带 ST 连接器 ·                         完整的资产监控 — 完整计量包括需求和能量 ·                         紧跟技术革新 — 用于产品现场升级的闪存

特性   保护和控制   ·                                 完整时间、瞬态和定向相、中枢、地面和灵敏接地过电流 ·                                 时间负序过电流 ·                                 断开导线检测 ·                                 相时间过电流的电压限制器 ·                                 母线相合线路辅助欠电压/过电压，频率更换比 ·                                 中性点过电压 ·                                 负序电压 ·                                 母线欠频率/过频率 ·                                 断路器故障 ·                                 通过 PLC，正向功率和定向电源装置使用冷负载拾音控制装置的手动关闭 ·                                 负载侵蚀和四次可配置自动继电器 ·                                 3 个设置组 ·                                 同步检查 - V,f, & Hz ·                                 最多 64 个可编程数字输入 ·                                 最多 16 个数字输出 ·                                 跳闸电路监督 ·                                 冗余电源选项 ·                                 可编程逻辑 ·                                 频率元件的更换率 ·                                 Wattmetric 零序定向功能   监控和计量   ·                                 故障定位器，最后 10 个记录 ·                                 断路器操作和跳闸故障 ·                                 VT 熔丝熔断 ·                                 总断路器电弧电流 ·                                 事件记录器 – 479 事件 ·                                 高分辨率示波法和数据记录器，可编程的取样率 ·                                 计量： V | Hz W VA PF ·                                 需求： Ia , Ib , Ic , Ig, Isg, I2, MW, MVA ·                                 可配置的图形 HMI 界面 ·                                 报警面板   用户界面和编程   ·                                 前端面板带有飞梭键，本地背光显示器带有字母数字（4 x 20）或备选的图形（16 x 40）字符。显示器具有三种类型： 基本（4x20 字符），带标准符号（16x40 字符）的图形，和带 IEC 符号（16x40 字符）的图形 ·                                 RS232 和 RS485 端口 – 高达 115,200 bps ·                                 以太网端口 - 10/100baseTX, 100baseFX 带 ST 连接器，备选的双 10/100baseTX 和 100baseFX，带 ST 连接器，用于物理媒体冗余 ·                                 多个协议 - ModBusT RTU 和 TCP/IP DNP 3.0 等级 2，IEC 60870-5-104, IEC 61850, Http, ftp 和 tftp ·                                 EnerVista 软件 – 一套业内领先的软件工具，简化 GE Multilin 设备的各项工作

         通用GE SR350微机保护装置
