本公司供应卫星高频头NORSAT诺赛特1508HB，质量保证，欢迎咨询洽谈。





 产品介绍：

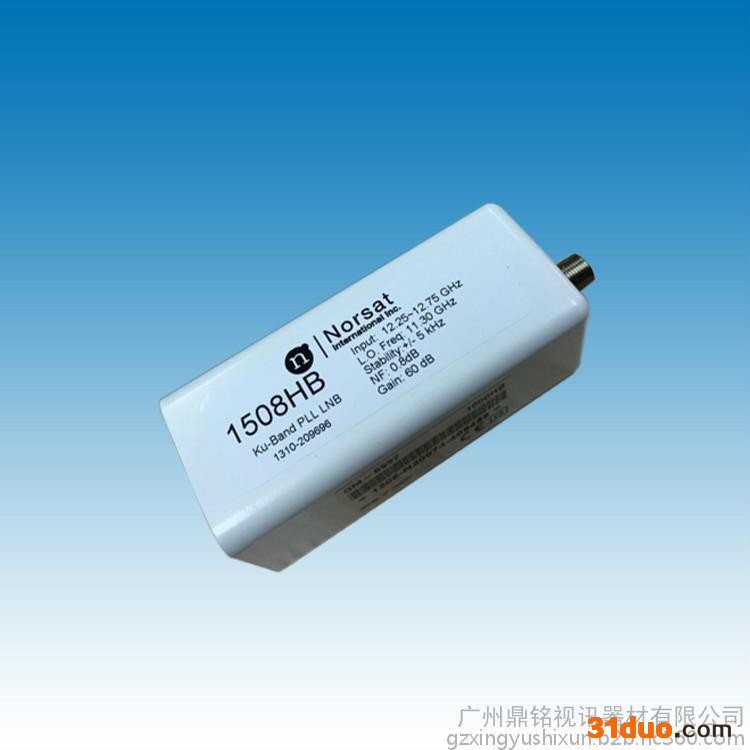

Norsat-1508HB    PLL    KUBand    LNBF  锁相环高频头

是国际知名LNB制造商加拿大诺赛特NORSAT品牌生产，他们有40多年高品质微波器件生产经验，其出产的C波段高频头、KU波段高频头在国际市场上得到广大广播电视从业人员的认可，一些科研单位、军队、高校在卫星电视项目中更是指定选用。

Norsat-1508HB  采用业界最佳的LO（锁相环本地振荡器）生产，提供最可靠的稳定性，其产品可以使用在极其严苛的环境中。

 产品指标

输入频率范围 ：12.25－12.75GHz
输出L波段频率范围 ：950－1450MHz
转换增益： 60dB （典型值），55dB(最小)，70dB（最大）
输出功率：（1dB压缩点），最小 +7 dBm
增益平坦度 ：1.5dB／27MHz
增益随温度、频率的稳定度： ±1.5 dB
输入电压驻波比VSWR ：≤2.2：1
L波段输出阻抗 ：75Ω，F型
噪声系数： 0.8dB
本振频率（LO）： 11.3GHz
镜频抑制度： 60dB
本振稳定度 ：±10kHz
本振泄漏： ≤-45dBm
环 境 要 求
温度 工作： -40C ～ +60C
湿度 100%，冷凝（2英寸降雨／小时）
海拔高度 10，000’ AMSL ，de-rated by 2OC/1000’ from AMSL
供电要求
电压 +15－+24VDC
电流 150mA典型值





名称	型号	频率 稳定度	噪声 系数/温度
C-band DRO – 8000系列
C DRO	8115	±100 KHz	15°K
C DRO	8215	±250 KHz	15°K
C DRO	8515	±500 KHz	15°K
C-band PLL – 3000系列
C PLL	3120	±5 KHz	20°K
C PLL	3220	±10 KHz	20°K
C PLL	3530	±25 KHz	30°K
C-band Ext Ref – 3000X 系列
C PLL	3025X	-	25°K
C PLL	3030X	-	30°K
Ku-band DRO – 2000B系列
Ku DRO	2708B	±750 KHz	0.8 dB
Ku-band DRO – 4000B系列
Ku DRO	4108B	±150 KHz	0.8 dB
Ku DRO	4208B	±250 KHz	0.8 dB
Ku DRO	4508B	±500 KHz	0.8 dB
Ku-band PLL – 1000HB系列
Ku PLL	1508HB	±5 KHz	0.8 dB
Ku PLL	1108HB	±10 KHz	0.8 dB
Ku PLL	1208HB	±25 KHz	0.8 dB
Ku-band Ext Ref – 1000XB 系列
Ku Ext Ref	1009XB	-	0.9 dB
Ku Ext Ref	1010XB	-	1.0 dB



·         以上各系列Norsat LNB高频头在广州均有现货；

·         全部Norsat LNB产品包含24个月的质量保证期；

还可提供其他各种本振频率的Norsat LNB高频头及各种Norsat BDC,  BUC发射机及SSPA功放

产品图片之标贴不同批次或有差异，不影响使用 ！
