r 万高型双电源适用于交流50/60Hz, 额定工作电压400V的双电源供电系统。在常用电源发生故障时，切换装置可以实现与备用电源或发电机的自动切换，以保证供电的可靠性和安全性。也可根据负载的需要进行两路电源之间的选择性切换。产品具有过载、欠压、短路、断相保护功能。特别适用于消防、机场、电视台、医院、商场、银行、化工、冶金、高层建筑和军事设施等不允许断电的重要场所,作为保证连续供电的重要电气装置。
r三.基本结构
r1.结构细述

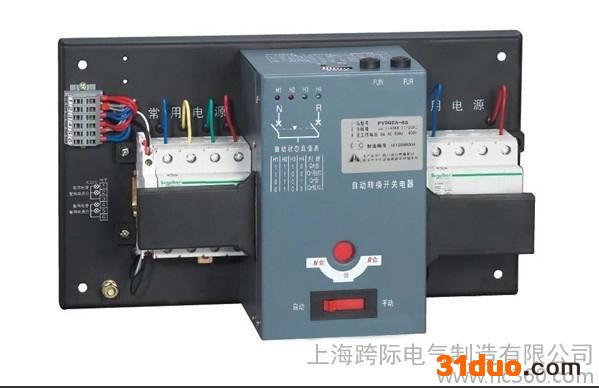

r（1）装置本体由两台带有电动机构的断路器及附件，机械连锁机构，电器连锁，接线端子等组成，所有零部件安装在一块金属板上。
r（2）智能自动控制器由新颖的单片机及输出等诸多模块组成。
r（3）二者之间通过专用的航空插头接口和专用的长度不超过2米的屏蔽电缆连接，组成智能控制装置，智能装置控制电源电压为50/60Hz,220V。
r（4）本智能装置且有机械，电气双重联锁保护功能，为您的供电提供了完全可靠的保证
r（5）本智能装置可完成单相220V，三相三线，三相四线的双电源供电的自动切换。
r2.装配接线
r    接线时，常用电源N应拉入常用电源执行断路器QN，备用电源R应接入备用电源执行断路器QR。当QN和QR为四极断路器时，接线方式按接线图，其中QN和QR的1，3，5为三相进线端，2，4，6为三相出线端，7为零线进线端，8为零线出线端。若选用断路器为三极断路器，则必须将常用电源（N）的零线NN和备用电源（R）的零线NR同时接到三极专用接线零端子上。
r    双电源切换开关自动控制器的工作电源取自断路器QN和QR的进线端和零线，若选用断路器为三极断路器时，必须要接两路来的零线NN和NR，该三极专用接线零端子在两台断路器中间。在自动电源切换形状安装，接线过程中，切不要把原接在进线端的本机控制线甩掉，碰断或短路。
r3.使用操作
r    无论常用操作电源和备用电源有无电压，均可采用手动操作方式。手动操作时，应将手动一自动按钮置于手动位置，当推动手顺时针旋转至终端时，备用电源执行断路器QR分闸，常用电源执行断路器QN合闸；当推动手柄逆时针旋转至终端时，备用电源执行断路器QR合闸常用电源执行断路器QN分闸。
r面板中，电源指示灯（黄）指示自动控制盒工作电源，若该灯不亮，说明自动控制盒工作电源有故障，不能操作开关。待修复正常后，将手动一自动按钮置于自动位置状态，如果常用电源供电正常，切换开关将自动投入常用电源执行断路器QN合闸状态，面板中R电源指示灯（绿）亮。
r4.维护
r    切换开关面板设有两只1A熔断器和一只三节接线端子，熔断器作为自动控制盒短路保护，接线端子则为指示信号灯接至控制面板提供有源电源，其电压为交流220V，电流为150Ma,其中2为常用电源信号灯电源，3为备用电源信号灯电源
r四.产品详细参数
r三种可选工作方式
r自投自复工作方式
r互为备用工作方式
r自投不自复工作方式
r三种稳定工作位置
r常用电源合、备用电源分
r常用电源分、备用电源合
r常用电源分、备用电源分
r使用类别：电动机负载或包含电动机、电阻负载和30%以下白灯负载的混合负载。
r体积小、结构简单、外形美观、具备1A-630A规格，操作方便，使用寿命长、2极、3极、4极开关均可提供。
r开关切换驱动采用单电机驱动，结构简单切换可靠平稳、无噪音、冲击力小。
r开关带有机电联锁保护，确保自动转换开关可靠工作，互不干涉。
r开关能带负载自动切换，紧急时可采用手柄进行手动切换。
r特色：
r控制器保护熔断器分断能力为50KA，提高了配电安全。
r在手动与自动运行方式间加有联锁，保证自动情况下不可手动操作。
r执行断路手柄折断、触头粘接或负载故障(过载、短路)时自动转换开关不切换，真正实现机电联锁。
rWHTQ1(A)型自动转换开关驱动机构擒纵由叉型改为凹型，解决了MCB加长手柄断裂、MCB闭合不同步等故障，恢复了MCB速合、速断的功能，有效提高产品机械寿命。
r提供接错线保护，当用户将电源零线与火线接反时，通过声光进行报警，提高了设备的可靠性
r    ● 开关控制工作电压为AC220V
r    ● 开关机械寿命（N-R-N循环)为5000次
r    **小转换动作时间为1.5~4S.
r    ● 开关具有失压、欠压、断相、延时、切换功能。
r    ● 开关随机携带操作手柄，作为应急手动操作开关之用。（在断电情况下使用）
r    ● 具有三种稳定工作状态：状态Ⅰ：常用电源合，备用电源分，状态Ⅱ：常用电源分，备用电源合，状态Ⅲ：常用电源分，备用电源分
r
r五.正常工作条件
r1.周围空气温度为-25℃~+40℃，且24小时的平均值不超过+35℃
r2.大气条件：空气清洁，相对湿度在**高温度在+400℃时不超过50%，在较低温度时允许有较高的相对湿度，例如：+200℃时为90%，但应考虑到由于温度变化，有可能产品凝霜现象。
r3.安装地点海拔高度不超过2000米，户内使用
r4.本产品应安装在无剧烈震动和冲击，不足以使电器元件收到不应有的腐蚀场所。
r5.如上述条件不能满足时，应由客户和制造厂商协商解决
r6.当产品用于海上石油和**是，应另行签订技术协议。r
