r 结构与性能       r

rr ■ 控制装置：内置控制器
r■ 产品结构：体积小、电流大、结构简单、ATS一体化
r■ 特点：切换速度快、故障率低、维修方便、性能可靠
r■ 接线方式：板前接线
r■ 转换方式：电网对电网、电网对发电机、自投自复、自投不自复
r■ 产品壳架：63
r■ 产品电流：6、10、16、20、25、32、40、50、63
r■ 产品分类：断路器
r■ 产品极数：2、3、4
r■ ATSE：CB级带过载及短路保护r

rr  r

rr 用 途r

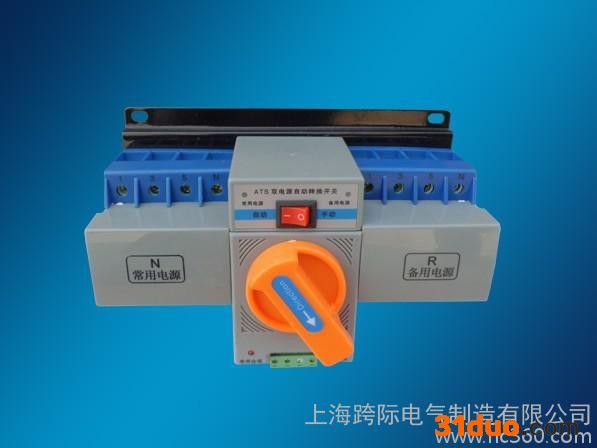

rr       rXWATS(DZ47)63型自动电源转换开关（以下简称A.T.S）适用于于50/60HZ，额定电压220V（2P）、380V（3P、4P），额定电流6A-400A的末端型双回路供电系统。可以完成常用电源与备用电源之间的自动转换，以保证供电的可靠性。主要用于高层建筑、商场等消防泵、消烟风机、电梯、生活水泵、事故照明、散标志等场所。r

rr  r

rr 正常工作条件r

rr ■ 周围空气温度
ra)上限值不超过+40℃;     b)下限值不超过-5℃;     c)24h内平均值不超过+35℃
r■ 大气条件
ra)在周围空气温度+40℃时,空气相对湿度不超过50%,在较低的温度为+25℃时,**大相对温度为90%
rb)**湿月的平均**低温度为+25℃时,**大相对温度为90%
rc)已考虑至因温度变化而发生在产品表面上的凝露.
r■ 污染等级及安装类别
r污染等级为2级,安装类别Ⅱ、Ⅲ类r

rr  r

rr 功能简述r

rr ■ 自动原理：
r1、市电正常时，（180-240V）本开关自动接通市电线路与用电线路
r2、市电不正常（掉电缺相）时，立即启动自发电切断市电供电线路，接通发电机供电线路。
r■ 手动原理：
r    r按下手动控制键，可以手动切断市电供电线路，接通发电机线路与用电线路，也可以手动接通市电线路与用电线路，同时可以切断市电和发电机两路，实行双分，使用电线路空载，实施用是线路维护。r
