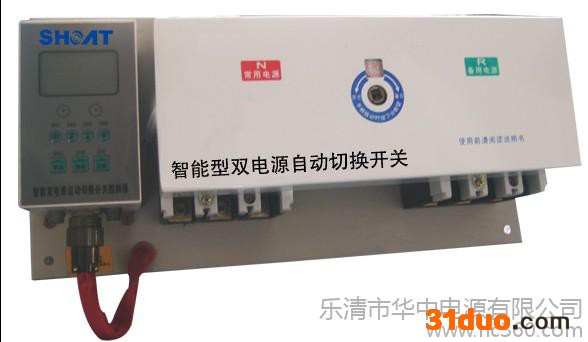

供应华中电源双电源自动转换开关
2021-07-03 18:53584
信息概况
  • 价格：￥1.00/只
  • 供应：1000只
发送询价

乐清市华中电源有限公司是专业生产成套设备的厂家，近年来我厂在全国率先推出带机械的双电源自动电源切换开关，在商场、机场、电视台、银行、邮电、高层建筑、化工、冶金等行业、各部门重要配电设备中得到广泛应用，受到用户一致好评。

　　我厂积多年开发设计经验，在原HZQ32系列自动电源切换开关基础上，又研制开发新型HZQ32智能型系列自动电源切换开关。是一种设计新颖、性能完善、安全可靠、自动化程度高、使用范围广的双电源自动切换开关产品．

适用范围

HZQ32智能型自动电源切换开关（以下简称切换开关）适用于交流50Hz、额定电压690V级以下、额定工作电流从6A－800A的双路电源供电系统。在常用电源发生故障时，切换装置可以实现与备用电源或发电机的自动切换，以保证供电的可靠性和安全性．也可根据负载的需要进行两路电源之间的选择性切换．产品具有过载、欠压、短路、断想保护功能．特别适用于消防、机场、电视台、医院、商场、银行、化工、冶金、高层建筑和军事设施等不允许断电的重要场所，作为保证连续供电的重要电气装置．

符合标准

本开关装置符合国际电工IEC60947-6-1（1989）《自动转换开关电器》  GB/T14048.1《低压开关设备和控制设备》第一部分：总则   GB/T14048.11 《低压开关设备和控制设备机电式接触器和电动起动器》　GB/T14048.2《低压开关设备和控制设备低压断路器》

型号及含义

正常工作条件

·  周围空气温度上限值不超过+40℃,下限值不超过-5℃,24h的平均值不超过+35℃.

·  安装地点的海拔高度不超过2000m.

·  大气的相对湿度在周围空气温度为+40℃时不超过50％，在较低的温度下，可以有较高的湿度；最湿月份的月平均最低温度为+25℃时，平均最大相对湿度为90％，并考虑到湿度变化发生在产品表面的凝露．

·   污染等级为Ⅲ级．

·   运行地点无强烈振动和冲击，无腐蚀金属和破坏绝缘的有害气体，无严重尘埃，无导电微粒和爆炸危险物质，无强电磁场干扰．

外形安装尺寸

尺寸

型号规格

A（长）3P／4P

B（宽）

C（长）3P／4P

D（宽）

H（高）3P／4P

HZQ32－63型

440／470

220

410／440

190

125／135

HZQ32－-100型

440／470

220

410／440

190

125／135

HZQ32－225型

480／520

240

450／490

210

140／160

HZQ32－400型

620／670

300

590／640

270

240／240

HZQ32－630型

660／900

300

630／870

270

240／240

HZQ32－800型

720／900

300

690／870

270

240／240


注：3极M、H型断路器高度尺寸同4极．

性能特点

控制器对两路电源的各相电压同时进行在线检测，当电源电压低于额定电压的70－80％时，控制器经过比较判断，将检测结果直接送到控制器面板上LCD显示出来，并通过延时电路延时后向电操机构发出切换指令．

对于转换装置其控制功能见下表：

常用电源

备用电源

控制功能

正常

正常

电网供电：Q2分、Q1合

异常

正常

发电机组发电

异常

正常发电

当发电电压达到80％额定电压以上时，发电机组供电

恢复正常

发电

再经延时后Q1合闸，恢复电网供电

注：Q1－控制常用电源的断路器，Q2－控制备用电源的断路器；切换动作延时（0～30S，用户无特殊要求时出厂整定在3S）；当常用电源失压后，自动延时断开常用电源断路器，当常用电源电压恢复后，延时断开备用电源断路器，恢复常用电源供电．主要用于配电线路最末一级，供消防，风机，应急照明，供水等电路用．63型采用微断型断路器构成，特别适用照明，小型电机控制设备．负载线路中如发生过载或故障由转换装置中的断路器自动脱扣，将负载电源切断．待用户排除故障后，按下控制模式中的＂手动＂键，对断路器进行再扣操作，再按下控制模式中的＂手动＂或＂自动＂控制形式，切换装置主可给负载供电．

结构和工作原理

·  切换装置由三极或四极断路器作为电源主开关和带机械联锁的电动操作机构组成；

·  一台智能自动切换控制器：延时合闸、欠压或断相保护等功能，可实现自动转换、选择性切换的控制；

·  一套独特的机械联锁机构：以确保两台断路器在切换过程中不会同时合闸；

·   一组电动操作机构：用以实现断路器的自动分合闸．本切换装置的电动操作机构均采用最新结构的电操机构，具有操作平稳可靠操作力小等特点．

·   安装底板：对于一体式切换装置，机械联锁机构和控制器都要安装在同一底板上．

·   N为常用电源，R为备用电源．QN为常用电源控制断路器，QR为备用电源控制断路器．

·  当选用手动状态时，可人为的选择两台断路器＂合＂与＂分＂，不具备自动切换功能．

·  当选用自动系统时，可根据当时使用电源进入自动控制状态．

·   当选用分断状态时，可将两台断路器全部分断．

·   当选用手柄扳动状态时，必须要按下控制模式中的＂分断＂键，使其切断电源．此时可以使手柄扳动两台断路器＂合＂＂分＂．

·   切换装置的原理动作框图如下图所示：

主要技术参数

l        切换装置适用于额定工作电压AC400V的系统中；

l        切换装置的操作寿命（N-R-N循环）为50000次；

l        自动控制器及电操机构的控制电压为AC230V；

l        最小切换动作时间小于1-3S．

操作与接线

根据设计电路实际需要接好常用电源和备用电源（或发电机）的进出线，零线．为了以确保使用安全，必须要将切换装置的底板可靠接地，两台思路器出线端可并联，但相序必须一致．

当断路器为三极时，将NN、NR（零线）接到切换装置N（零线）端子上与电网的中性接牢，电线截面积应≥2.5m2，否则不能正常工作．切换装置操作扳动手柄：作为应急手柄扳动操作之用，操作扳动手柄在机构联锁的侧面．（但必须要按下控制模式中的＂分断＂键处于分断状态），才使用扳动手柄．

用户可由接线端子外引指示灯便于观察，参考接线见下图：

订货时须说明下列各项：
1.规格、型号
2.壳架电流和额定电流
3.极数、用途
举列：HZQ32-100/63A　4CBTR
HZQ32智能型系列，壳架电流100A，额定工作电流63A，4极带过载、短路保护，电网-电网切换功能，自投自复。
4.HZQ32智能型配套断路器是TM30塑壳断路器，如果用需要配套国内外任何型号塑壳断路器可在订货时说明，我厂均可配套。
