智能ATS切换柜

产品简介

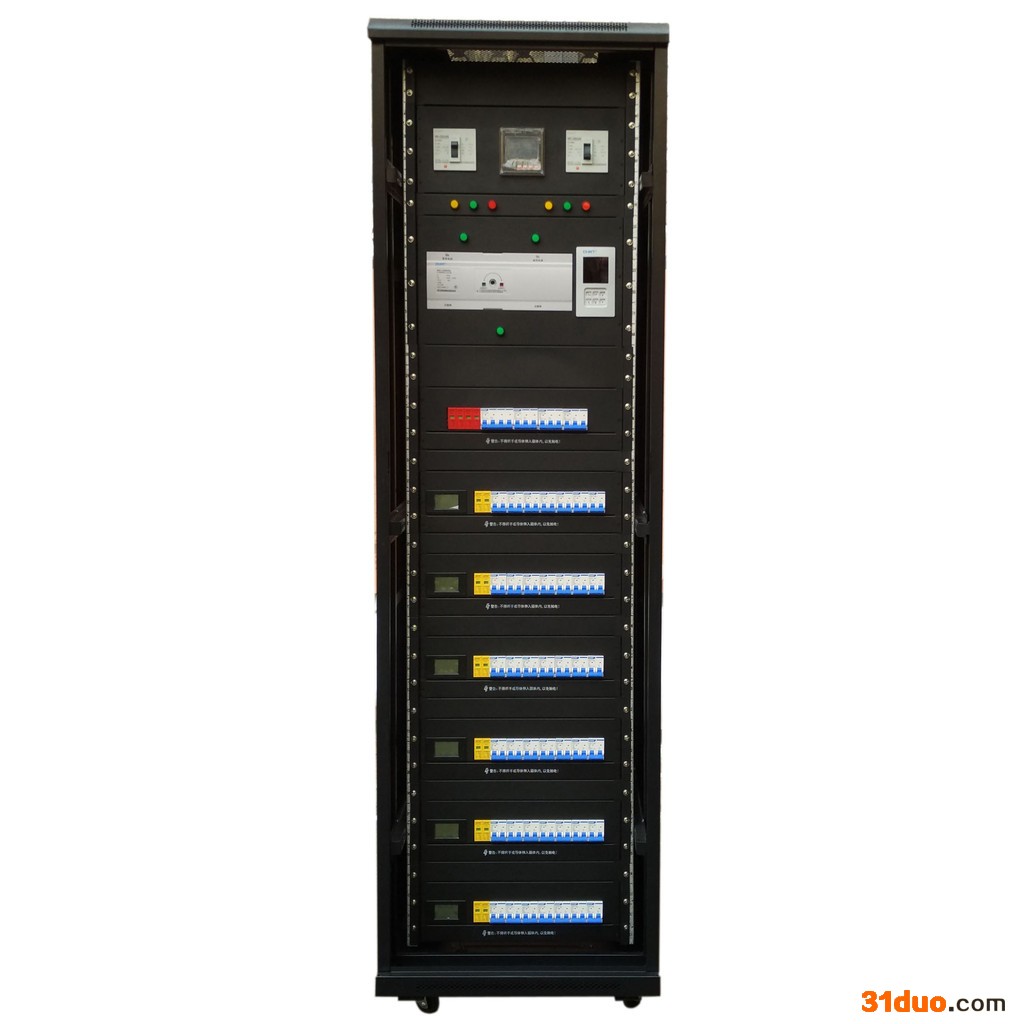

康普莱i-ATS智能切换柜采用施耐德万高系列ATS及康普莱自主研发的智能控制盘，适用与交流50HZ、额定电压690V及以下的两路电源（常用电源和备用电源），额定电流从40A至800A。因一路电源发生异常而进行电源之间的自动切换，该装置主要特点有：自动切换、自动检测、自动显示功能。机械联锁、电器联锁双重保护功能，运行时既节能又无噪音，可实行自投自复、自投不自复、失压、欠压、断相保护、手动／自动转换、开关的本体切换时间小于80mS，智能控制器中延时为0-30s可调，体积小，只有传统装置的三分之一。切换容量大，并可四级切换。PC级智能双电源自动切换开关是目前两路电源切换的电器产品，已被重点工程所选用，是新世纪的主导产品，在工业与民用建筑中将得到更广泛的应用。

应用场景

1. 发电机组、UPS前置配电、EPS电源前置配电等。

2. 医院、商场、银行、化工、冶金和高层建筑等不允许断电的重要场合。

特性与价值



◆ 机组自动投入：当市电停电时，控制柜发出指令启动发电机组。
◆ 供电自动切换：市电停电，发电机组运行稳定之后，控制柜自动切换到机组供电状态。当市电复电并稳定后，控制柜自动切换回市电供电状态。
◆ 机组自动停机：当市电复电稳定后，控制柜自动切换回“市电合闸”状态，机组经过设定的停机与冷机时间后自动停机。
◆ 机组自动保护：当机组出现转速超限（超速或者欠速）时，报警并停机。
◆ 机组手动操作：当需要手动操作发电机组的时候，可以通过手动及停机按钮控制机组的启动和关机。
◆ ats手动操作：当控制柜需要进行手动切换时，可以用手动扳手切换ats开关进入“市电合闸”或者“机组合闸”状态。
◆ 自动浮充充电：内置自动浮充充电器，只要有市电输入**自动对电瓶进行浮充充电。

◆ 扩展功能：
1. 可以配置水温油压探头，实现机组的高水温及低油压保护，当机组出现低油压或者高水温状况的时候，控制柜发出报警并停机。
2. 可以配置伺服电机或者电子调速器实现机组怠速控制：机组自启动之后，先经过设定的怠速运行时间后升速，机组停机的时候，先降速，然后低速运转，经过设定的怠速运行时间之后停机。支持油门伺服电机及电子调速器。
3. 参数可以设定，以适应不同场合的控制需要。（主要可设定参数为系统频率、启动及停机延时时间、冷机时间、预热时间）
