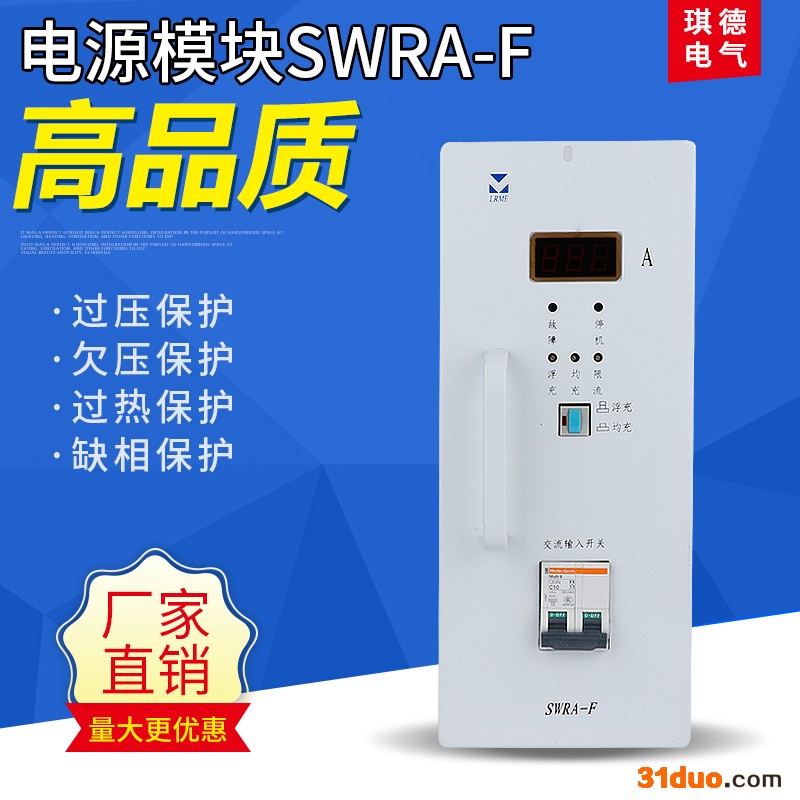

SWRA-F高频开关电源模块，SWRA-F高频整流模块，SWRA-F高频充电模块，SWRA-F直流屏高频充电机，SWRA-F微机智能充电模块，SWRA-F高压房智能充电模块，SWRA-F微机通信模块

产品用途

主要适用在发电厂、水电站以及各类变电站、开闭所和用户变中，为断路器分、合闸及二次回路中的控制、信号、保护、远动通讯和故障照明提供直流电源。应用于电力、石油、化工、冶金、机械、造纸、建材、纺织、酿酒等领域。

产品组成

·  交流配电单元

·  监控系统模块

·  调压硅链模块

·  绝缘监测模块

·  高频开关整流模块

·  蓄电池监测仪

·  蓄电池组

·  馈电单元

各组成部分的原理和功能

· 交流配电单元： 直流屏的交流系统一般都有两路交流电输入，正常时交流电输入切换开关置于“自动”位置，1路工作，2路备用，交流电经交流输入空气开关、交流接触器、避雷器等送至各个充电模块，为高频开关整流模块提供交流电源。

· 监控系统模块：直流屏的监控系统是一个带LCD显示屏的人机界面，它是底层模块和后台管理的桥梁，是直流屏的大脑，发负责管理充电模块和底层对电池自动管理，查看当前故障信息、历史信息记录和各种参数。

· 调压硅链模块：直流电源系统对电池组进行均衡充电时，充电模块的输出电压会高于控制回路的额定电压值，需要一个调压装置来调节电压给控母回路供电。硅链模块**是这样一个调压装置，可自动和手动来改变电压的大小，而保证控制母线的电压在范围之内。

· 降压硅链单元是利用大功率的整流二极管的PN结正向压降叠加来产生调整压降。这种方式安全可靠，抗冲击性好，易维护。

· 绝缘检测模块：用于监控直流统电压及其绝缘情况，在直流系统出现绝缘强度下降（220V直流电压系统一般为低于25KΩ，110V直流电压系统一般为低于7 KΩ）等异常情况下，发出声光告警，并能找出对应的支路号和对应的电阻值。

· 高频开关整流模块：高频开关整流模块是直流屏的心脏，负责给直流屏提供动力，一方面给蓄电池充电，另一方面给直流负载提供正常工作电流。充电模块内部有监控板能监视、控制模块运行情况。由于充电模块本身具有CPU，充电模块也可以脱离监控模块独立运行。

· 蓄电池组：作为全站直流系统的后备电源，在充电模块停止工作时，蓄电池无间断的向直流母线送电；此外，在电磁式断路器进行合闸操作时，合闸电流大于100A，此时蓄电池成为合闸电源。他**相当于一个存储机构，是整个直流屏的仓库，大家都知道交流电是不能存储的，所以直流屏**利用电池组把由模块转换过来的直流电转化成化学能，等到交流停电时又由化学能转化成电能来给直流负载供电。

环 境 条 件

◆ 环境温度不低于-5℃，不高于+40℃,设备存储环境温度允许为-10 ℃～60℃

◆ 运行地点无导电尘埃，没有腐蚀金属和破坏绝缘的气体或蒸汽

◆ 在室内场合下使用

◆ 如有特殊要求请在订货时提出，以保证本产品能够可靠       运行

◆ 海拔高度:海拔高度≤2000m
