rr 1. 概述 r

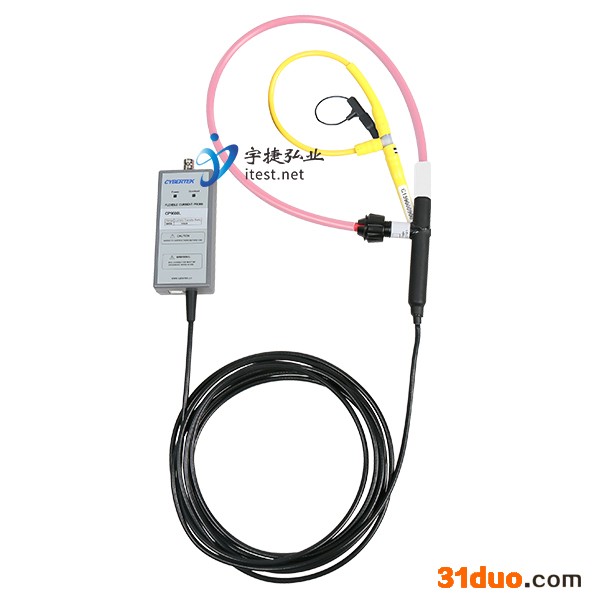

rr CWTXXXXA（S/M/L）系列柔性电流探头具有高带宽，高精度（典型值2%）特点。可以实现宽广的电流测量范围，频率可从几Hz到数十MHz，电流范围从mA级别到数KA级别，大大解决了电流测试的难题。其主要特点包括：线圈轻巧柔软且可以自由插拔，可以探测到许多硬制探头无法达到的地方,轻而易举的实现与被测对象连接；插入损耗几乎为零，仅为几个皮亨，对被测对象近乎为零的干扰；标准的BNC输出接口，很方便实现与示波器，数据采集器，数字电压表等连接，观测电流波形；USB供电接口设计，使用更加灵活方便；声光过流报警功能，更具人性化设计；探头环和连接线长度可以根据客户要求定制，满足特殊场合测试要求。 r

rr CWTXXXXAS系列探头感应环细小柔软，外径典型值1.6mm（1.7mmMax），耐压值高达1KVpk，非常适合MOSFET，IGBT器件管脚电流测量（TO-220,TO-47封装）、电容纹波电流测量等小封装器件电流测量。 r

rr CWTXXXXAM系列探头环外径典型值3.8mm，耐压值高达2KVpk，感应环在狭小空间可以自由穿梭，适合大电流测量场合。 r

rr CWTXXXXAL系列探头环外径典型值8mm，耐压值高达10KVpk，非常适合大电流，大功率场合。 r

rr 2. 应用 r

rr ◆ 测量电流中的谐波组成 r

rr ◆ 检测高频正弦电流波形 r

rr ◆ 测量50/60Hz的微小电流 r

rr ◆ 测量正弦波中微小的相移 r

rr ◆ 半导体开关的电流 r

rr ◆ 电容放电测试，纹波测量 r

rr ◆ 分布式电流监控 r

rr ◆ 电力母线监测 r

rr ◆ 监测谐波、功率以及电能质量 r

rr ◆ 大型电动机、泵、风机测试 r

rr ◆ IGBT、MOSFET管电流测量 r

rr 3.电气规格 r

rr 测量条件：23℃；60%RH；被测导线从探头感应环中心穿过。       r

rr 3.1  CWTXXXXAS系列 r

rr r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r

r r 型号 r r	r r 灵敏度(mV/A) r r	r r 峰 值 r r		r r 最大噪声 r r r (mV Vpp) r r	r r 衰减特性(%/ms) r r	r r 低频带宽-3dB(Hz) r r	r r 高频带宽-3dB(MHz) r r	r r 典型 r r r 精度 r r	r r 绝缘电压值 r r
		r r 电流(KA) r r	r r dI/dt (KA/μs) r r
r r CWT0030AS r r	r r 200 r r	r r 0.03 r r	r r 2 r r	r r 20 r r	r r 80 r r	r r 116 r r	r r 30 r r	r r 2% r r	r r 1KV r r
r r CWT0060AS r r	r r 100 r r	r r 0.06 r r	r r 4 r r	r r 20 r r	r r 65 r r	r r 67 r r	r r 30 r r
r r CWT0120AS r r	r r 50 r r	r r 0.12 r r	r r 8 r r	r r 15 r r	r r 35 r r	r r 34 r r	r r 30 r r
r r CWT0300AS r r	r r 20 r r	r r 0.3 r r	r r 20 r r	r r 15 r r	r r 9 r r	r r 9.2 r r	r r 30 r r
r r CWT0600AS r r	r r 10 r r	r r 0.6 r r	r r 40 r r	r r 10 r r	r r 6 r r	r r 6.2 r r	r r 30 r r
r r CWT1200AS r r	r r 5 r r	r r 1.2 r r	r r 70 r r	r r 10 r r	r r 3 r r	r r 3.2 r r	r r 30 r r
r r CWT3000AS r r	r r 2 r r	r r 3.0 r r	r r 70 r r	r r 5 r r	r r 2 r r	r r 2 r r	r r 30 r r
r r CWT6000AS r r	r r 1 r r	r r 6.0 r r	r r 70 r r	r r 5 r r	r r 2 r r	r r 2 r r	r r 30 r r

rrr   r

rr 3.2  CWTXXXXAM系列 r

rr r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r

r r 型号 r r	r r 灵敏度(mV/A) r r	r r 峰 值 r r		r r 最大噪声(mV Vpp) r r	r r 衰减特性(%/ms) r r	r r 低频带宽-3dB(Hz) r r	r r 高频带宽-3dB(MHz) r r	r r 典型 r r r 精度 r r	r r 绝缘 r r r 电压值 r r
		r r 电流(KA) r r	r r dI/dt (KA/μs) r r
r r CWT0120AM r r	r r 50 r r	r r 0.12 r r	r r 0.8 r r	r r 3 r r	r r 70 r r	r r 80 r r	r r 12 r r	r r 2% r r	r r 2KV r r
r r CWT0300AM r r	r r 20 r r	r r 0.3 r r	r r r r
