1 概述r 终端电能计量表计采用DIN35mm导轨式安装结构、LCD显示，测量电能及其它电参量，可进行时钟、费率时段等参数设置，并具有电能脉冲输出功能；可用RS485通讯接口与上位机实现数据交换。
r该电能表具有体积小巧、精度高、可靠性好、安装方便等优点，性能指标符合国标GB/T 17215-2002、GB/T 17883-1999和电力行业标准DL/T614-2007对电能表的各项技术要求，适用于政府机关和大型公建中对电能的分项计量，也可用于企事业单位作电能管理考核。r r r
2 适用环境r正常工作温度：-10℃～+45℃
r极限工作温度：-20℃～+60℃
r储存温度：-40℃～+70℃
r相对湿度：≤95%（无凝露）
r海拔高度：≤2500mr r r
3 产品选型一览表
r
r r r
4 产品介绍 r r r 4.1 DDS1352计量仪表
r4.1.1功能
r● 计量
r计量单相有功总电能，反向计入总电能
r● 显示
r6位宽温型LCD显示；有功电能脉冲LED指示
r● 输出
r有功电能脉冲输出，无源光电隔离型输出端口r r r 4.1.2技术参数r r r
r r
r r r | r r 项 目r r | r r r 性能参数r r | r
r r | r r 电气r r r 特性r r | r r r 参比电压r r | r r r AC220Vr r | r
r r | r r 工作电压r r | r r r 0.7Un~1.2Unr r | r
r r | r r 电流规格r r | r r r 5(30)Ar r | r
r r | r r 额定频率r r | r r r 50Hzr r | r
r r | r r 准确度等级r r | r r r 有功1.0级r r | r
r r | r r 电压线路功耗r r | r r r ≤1W，5VAr r | r
r r | r r 电流线路功耗r r | r r r ≤1VAr r | r
r r | r r 电能脉冲输出r r | r r r 光耦隔离，集电极开路输出，脉宽80ms±20msr r | r
r r | r r 机械特性r r | r r r 外形尺寸r r | r r r 18×91×64mm，1模数r r | r
r r | r r 最大接线能力r r | r r r 6mm2 r r | r
r r | r r 环境r r r 条件r r | r r r 工作温度r r | r r r -20℃~+60℃r r | r
r r | r r 存储温度r r | r r r -40℃~+70℃r r | r
r r | r r 相对湿度r r | r r r ≤95℅（无凝露）r r | r
r r
r r
r r r
r r r 4.1.4接线端子
r
r r r 4.2 DDSD1352计量仪表
r4.2.1 功能(■代表：标配功能；□代表：可选功能)
r
r r r 4.2.2 技术参数
r
r r r 4.2.3 外形尺寸(mm)
r
r r r 4.2.4 接线端子
r
r r r 4.3 DDSY1352计量仪表
r4.3.1功能
r● 计量双方向有功电能（反向计入正向）
r● 预付费功能，实现先交费后用电
r● 预报警与专用预付费断路器控制信号输出功能
r● 采用接触式逻辑加密卡，确保电量、电费等数据安全存储
r● 有功电能脉冲输出，光电隔离
r● LCD液晶显示
r● 多电参量测量
r● RS485通讯，Modbus-RTU协议（可选）
r● 配套的IC卡预付费管理系统，采用大型数据库、数据容错和高强度动态加密等先进的技术，操作方便，安全性和可靠性极高。具有完备的售电管理功能功能r r r 4.3.2技术参数r r
r r r | r r 项 目r r | r r r 性能参数r r | r
r r | r r 电气r r r 特性r r | r r r 参比电压r r | r r r AC 220Vr r | r
r r | r r 工作电压r r | r r r 0.9Un~1.1Unr r | r
r r | r r 电流规格r r | r r r 10(60)Ar r | r
r r | r r 额定频率r r | r r r 50Hzr r | r
r r | r r 准确度等级r r | r r r 有功1级r r | r
r r | r r 时钟准确度r r | r r r 日误差≤0.5s/dr r | r
r r | r r 电压线路功耗r r | r r r ≤2W，10VAr r | r
r r | r r 电流线路功耗r r | r r r ≤4VAr r | r
r r | r r 电能脉冲输出r r | r r r 无源输出，外接电源DC+5V-+24V，脉宽80ms±20msr r | r
r r | r r 通讯r r | r r r RS485接口，Modbus-RTU协议（或DL/T645规约）r r | r
r r | r r 机械特性r r | r r r 外形尺寸r r | r r r 72×86×58mm，4模数r r | r
r r | r r 最大接线能力r r | r r r 25mm2 r r | r
r r | r r 环境r r r 条件r r | r r r 工作温度r r | r r r -20℃~+60℃r r | r
r r | r r 存储温度r r | r r r -40℃~+70℃r r | r
r r | r r 相对湿度r r | r r r ≤95℅（无凝露）r r | r
r r
r r r r r r 4.3.3外形尺寸(mm)
r
r r r 4.3.4 接线端子
r
r r

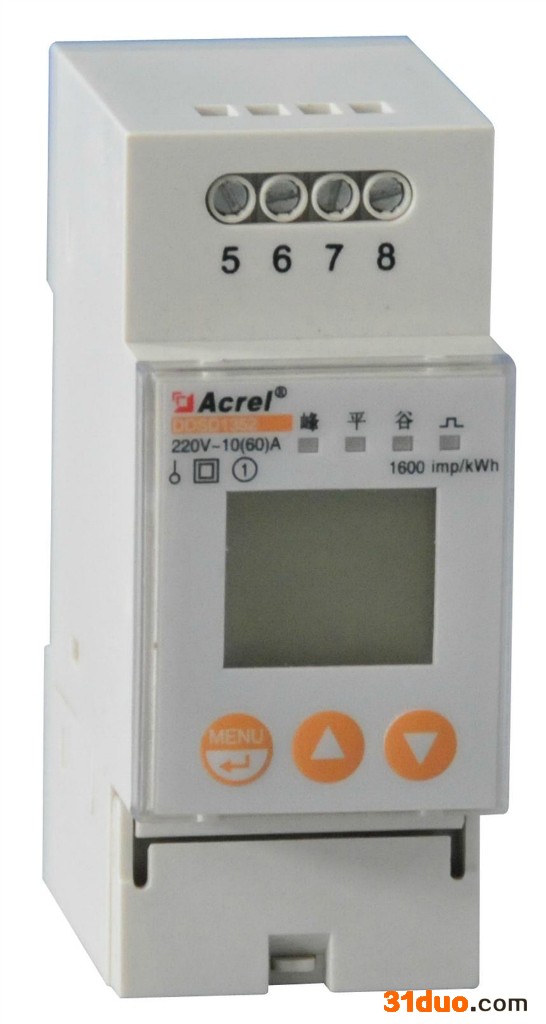

r r r r r r 4.4 DDSF1352计量仪表
r4.4.1功能
r● 计量
r计量单相有功总电能，反向计入总电能并单独累计
r● 测量
r测量单相电压、电流
r● 分时
r百年日历、时间，闰年自动切换，最大可设置3个费率，8时段，时段最小间隔1分钟
r● 结算
r电表内存储3个月的历史结算数据，电能结算日缺省设置为月末24时（月末结算）
r● 显示
r7位宽温型LCD显示；有功电能脉冲、当前费率LED指示
r● 输出
r有功电能脉冲输出，无源光电隔离型输出端口
r● 通讯
r支持RS485通讯接口，通讯规约可选（Modbus-RTU或DL/T645规约）r r r 4.4.2技术参数
r r r r 4.4.3 外形尺寸(mm)
r r r r 4.4.4 接线端子
r r r r 4.5 DTSF1352计量仪表
r4.5.1功能
r● 计量
r计量总有功电能，反向计入总电能
r● 分时
r百年日历、时间，闰年自动切换，最大可设置4个费率，8时段，时段最小间隔1分钟
r● 结算
r电表内存储3个月的历史结算数据，电能结算日缺省设置为月末24时（月末结算）
r● 显示
r7位宽温型LCD显示；有功电能脉冲、当前费率、分相有电、功率反向LED指示
r● 输出
r有功电能脉冲输出、时钟脉冲输出，无源光电隔离型输出端口
r● 通讯
r支持RS485通讯接口，通讯规约可选（Modbus-RTU或DL/T645规约）r r r 4.5.2 技术参数
r r r r 4.5.3 外形尺寸(mm)
r r r r 4.5.4 接线端子
r r r r 4.6 DTSD1352计量仪表
r4.6.1功能
r● 计量
r计量总的正反向有功和无功电能（4象限电能）
r● 测量
r测量分相电压、分相电流、分相及总的有功功率、无功功率和视在功率、分相及总的功率因数、电网频率
r● 需量
r有功、无功功率最大需量统计
r● 分时
r百年日历、时间，闰年自动切换，最大可设置2个年时区、2套时段表、4个费率，8时段，时段最小间隔1分钟
r● 结算
r电表内存储3个月的历史结算数据，电能结算日缺省设置为月末24时（月末结算）
r● 显示
r7位宽温型LCD显示；有功电能脉冲、无功电能脉冲、报警、相序、失压、当前费率LED指示
r● 输出
r有功电能脉冲输出、无功电能脉冲输出，无源光电隔离型输出端口
r● 通讯
r支持RS485通讯接口，通讯规约可选（Modbus-RTU或DL/T645规约）r r r 4.6.2技术参数
r r r r 4.6.3 外形尺寸(mm)
r r r r 4.6.4 接线端子
r r r r 4.7 安装方式
rDDS1352、DDSD1352、DDSF1352、DTSF1352、DTSD1352、DDSY1352计量仪表采用35mm标准导轨安装方式，如下图：
