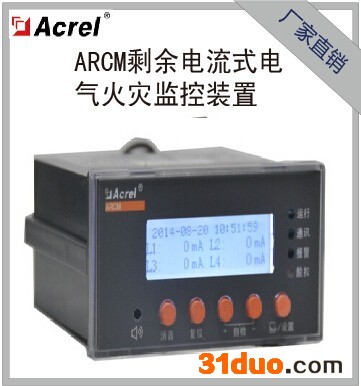

r  ARCM200BL 液晶显示 剩余电流式电气火灾监控探测器
rr

rr
rr

rr 1  概述
r  ARCM剩余电流式电气火灾监控装置安装在0.4kV低压配电系统中，用于检测TN-C-S、TN-S及局部TT系统中的剩余电流、温度等有关电气火灾隐患产生的电气参数，当被保护线路中监控装置参数超过报警设定值时，能发生报警和控制信号，以便消除剩余电流引起的电气火灾隐患。产品采用RS485总线进行通讯，可以与其它监控报警器、监控单元或监控主机联合组成火灾监控系统，可根据用户需要选择集中总线型的信息管理模式或功能分区型的信息管理模式。
r        适用于智能楼宇、高层公寓、 、饭店、商厦、工矿企业**重点消防单位以及石油化工、文教卫生、金融、电信等领域，符合GB 14287.2-2005《电气火灾监控系统第2部分：剩余电流式电气火灾监控探测器》及GB 13955-2005《剩余电流动作保护装置的安装和运行》的标准。r

rr 2  适用环境
r  工作温度：-10℃~+55℃
r  储存温度：-20℃~+70℃
r  相对湿度：≤95%不结露
r  海拔高度：≤2500m
r  污染等级：Ⅲ级，安装类别：Ⅲ级r

rr 3  产品选型一览表
r
rr

rr
rr

rr 4  产品介绍 r

rr 4.1 ARCM200BL-J1、ARCM200BL-J4、ARCM200L-J8监控探测器
r4.1.1 功能
r  ● 可在线监测多路的漏电流，各相电缆温度信号；
r  ● 额定剩余电流动作值，脱扣延时，可根据需要灵活设置，温度动作值也可编程；
r  ● 画面暂留功能，漏电故障发生时该通道显示画面暂留，表示该通道漏电或超温时的值，方便上位机的故障记录；
r  ● 采用现场总线通信技术，上位机管理软件可以时刻监控现场的运行情况，及时发现报警信息。通过RS485接口，标准MODBUS协议可以与各种标准系统相连；
r        ● ARCM200L-J1、ARCM200L-J4具有事件存储功能，报警器能够记录报警发生的时间、类型、参数，根据报警记录可以分析现场的用电情况，为消除故障提供依据；
r  ● 集成度高，网络化，智能化程度高，动作特性合理；
r  ● 适用于0.4kV电压等级TN-C-S、TN-S及局部TT系统。r

rr 4.1.2 技术参数
rr

rr 4.1.3 接线端子   r

rr ARCM200BL-J1、ARCM200BL-J4
r r r r

rr ARCM200L-J8
r r r r

rr
r

rr 5  附件
r5.1 AKH-0.66L系列模拟型剩余电流互感器
r5.1.1 产品外观r

rr r

rr 5.1.2 互感器选型表r

rr r

rr 5.2  AKH-0.66LXXD系列数字型剩余电流互感器
r5.2.1 功能
r  ● 实时监测单回路剩余电流，并可根据设定进行报警；
r  ● 额定剩余电流动作值和动作延时，可根据需要灵活设置；
r  ● 数字处理模块直接嵌入到互感器内部，实现了互感器数字化，信号可靠性高；
r  ● 具有事件存储功能，报警器能够记录报警发生的时间、参数，根据报警记录可以分析现场的绝缘情况，为消除故障提供依据；
r  ● 采用现场总线通信技术，上位机管理软件可以时刻监控现场的运行情况，及时发现报警信息。通过RS485接口，标准MODBUS协议可以与各种标准系统相连；
r  ● 适用于0.4kV电压等级TN-C-S、TN-S及局部TT系统。r

rr 5.2.2 技术参数
rr

rr 5.2.3 互感器选型表
r         r

rr 5.2.4 接线端子r

rr r

rr 5.3  ARCM-NTC温度传感器r

rr  r

rr
r  温度传感器为一热敏电阻NTC，它提供0～120℃的温度监控基准，可以用来监测线缆或配电箱体的温度，提供温度保护。r

rr  r
