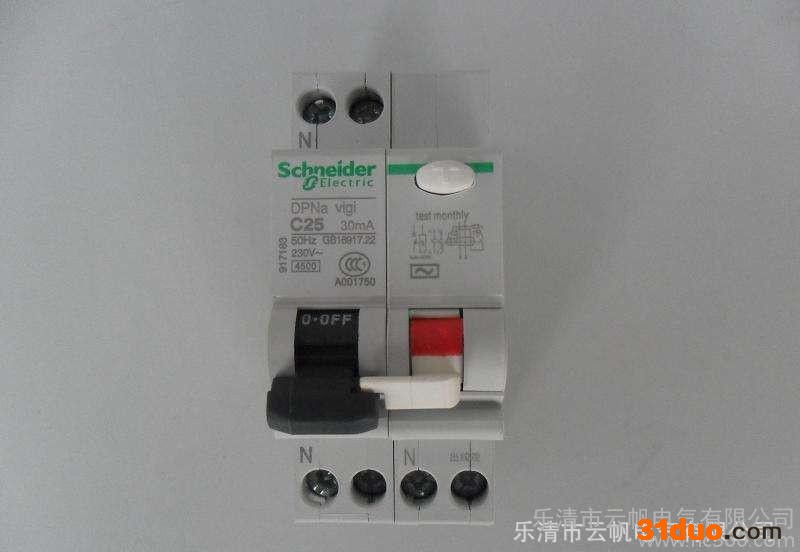

施耐德小型断路器dpna vigi 系列微型断路器
2021-07-03 21:39863
信息概况
  • 价格：￥42.00/个
  • 起订：1个
  • 供应：1200个
发送询价


乐清市云帆电气有限公司
18606676498



DPNa vigi 剩余电流动作保护断路器
C型脱扣曲线
IEC 61009 / GB 16917: 4500A
30 mA 瞬动型 AC类
DPNa vigi 电子式剩余电流动作保护附件断路器可实现对终端配电线路的综合保护。它
可同时切断相线与中性线，但中性线不提供保护功能。它可实现:
- 过载保护
- 短路保护
- 隔离功能
- 控制功能
- 对间接接触提供人身保护
- 对直接接触提供补充人身保护
- 对电气设备的绝缘故障提供保护

技术参数
■ 额定电流: 10 ~ 20 A ( 30 °C 时)
■ 额定电压: 230 V
■ 分断能力: 4.5 kA (IEC 61009 / GB 16917)
■ 剩余动作电流: 30 mA， AC类
■ 电子式剩余电流动作保护滤波装置，能防止瞬时过电压 (照明，其它设备的线路干
扰) 和瞬时过电流 (如容性大的负载线路) 引起的误动作脱扣
■ 脱扣特性: C 型， 瞬时脱扣范围 (5～10) In
■ 脱扣指示
□ Vigi附件操作手柄上有红色剩余电流动作脱扣指示
■ 手动控制: 手柄允许两种复位模式，方便区分故障类型
□ 断路器和剩余电流动作附件同时复位 (过载/短路故障跳闸)
□ 断路器和剩余电流动作附件分别复位，剩余电流动作附件先复位，断路器后复位 (剩
余电流动作故障跳闸)
■ 机械寿命: 20,000次
■ 环境
□ 使用环境温度: -25°C 至 +55°C
□ 抗湿热性: 2类 (温度55°C 时，相对湿度95％)
■ 接线: 16 mm2
及以下的导线
■ 宽度: 36 mm (4 倍模数)
■ 标准及认证
符合IEC 61009-1 / GB 16917标准并获得CCC安全**

附件
■ 可配装DPN梳状母线
■ 与C65电气附件相同
□ OF: 状态指示接点
□ SD: 报警接点
□ MX 或MX+OF: 分励脱扣单元
□ MN 或 MNs: 欠压脱扣单元
□ MV: 过压脱扣单元
