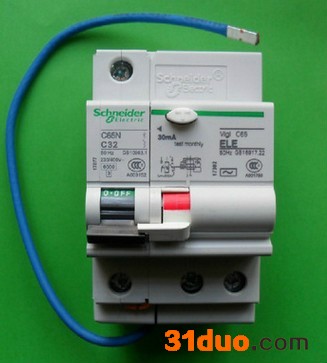

Schneider/施耐德微型断路器（小型断路器）C65LE C50A 1P+N施耐德小型断路器
2021-07-03 21:39874
信息概况
  • 价格：￥0.00/只
  • 起订：4只
  • 供应：2000只
发送询价
r r r r r r r r r r r r r
r 产品型号：C65N Vigi ELE 1P            r
r r
r 额定电流：10A 16A 20A 25A 32A 40A 50A 63A r r 一、断路器（空气开关）常识简介断路器，又称空气开关，也称自动开关，低压断路器。原理是：当工作电流超过额定电流、短路、失压等情况下，自动切断电路。 目前，家庭总开关常见的有闸刀开关配瓷插保险（已被淘汰）或空气开关（带漏电保护的小型断路器）。目前家庭使用DZ系列的空气开关，常见的有以下型号/规格： C16、 C25、C32、C40、C60、C80、C100、C120等规格，其中C表示脱扣电流，即起跳电流，例如C32表示起跳电流为32安，一般安装6500W热水器要用C32，安装7500W、8500W热水器要用C40的空开。二、产品描述◆制造厂商：施耐德梅兰日兰（法国施耐德电气）◆产品系列：C65N/C系列◆产品类别：DPN=漏电保护断路器（断路器+漏电模块）；◆分断能力：N=6000A◆极数：2=2P◆脱扣曲线（C）：保护常规负载和配电线缆◆额定电流：6A 10A 16A 20A 25A 32A 40A 50A 63A◆额定剩余动作电流：30=30mA◆可检测剩余电流类型C：C=AC类三、基本参数◆符合标准：GB16917/IEC61009；◆额定电压：（AC V）：230/400◆额定电流：（A）：6 ~ 63◆分断能力：（KA）：6◆脱扣特性：C◆额定剩余动作电流：30mA，AC类◆极数：1P+N/2/3/4P◆机械寿命：20，000次◆接线：6～32，适用于25mm2及以下导线；40～63，适用于35mm2及以下导线；◆获得CCC**四、主要优点C65N/C漏电保护断路器，为预拼装式漏电保护断路器（断路器+漏电附件），是**大限度地避免了误拼装漏电附件的风险。可同时提供过载、短路、漏电保护功能。当发生漏电保护装置动作时，装置的正面有红色的机械指示可区别漏电故障与其它保障。五、选择断路器（空气开关）安培计算法1匹=735W≈750W1.5匹=1.5×750W=1125W2匹=2×750W=1500W2.5匹=2.5×750W=1875 W 此计算法以此类推。(1)例：3匹空调 器应选择多少A的空气开关？（220V电压）750W×3匹=2250W×3倍（冲击电流）=6750W÷220V=30.68A≈32A。(2)例5匹空调应选择多少A的空气开关？( 380V电压)750W×5匹=3750W×3倍（冲击电流）=1125W÷380V=29.60≈32A(功率÷电压=安培)注：空气开关在额定负载时平均操作使用寿命20000次。在了解了漏电开关，空气开关的原理、功能的情况下一般在为客户选配配电箱的过程中，应本着照明小，插座中、空调大的选配原则。可根据客户的要求和装修个性的差异性，结合实际情况进行灵活的配电方案。配电方案有无数种，以下**五种常用的配置方案特点、安装注意事项供客户参考。六、说明要点1.微型漏电器的漏电附件动作时间，有意识的延时是没有的，但是动作是有一个过程的，这个过程需要一定的时间，IEC10091中的5.3.8以及GB16917.1中的5.3.8条例中对此都有明确的限定，要求**大动作时间小于0.3秒，本产品基本上可以做到0.06秒；2.漏电开关只有漏电保护功能，而漏电保护断路器有短路保护、过载保护和漏电保护功能；3.采用条形码管理系统，可靠的条形码和防伪标签双保险系统，双重识别，双重保护。七、断路器（空气开关）的极性和表示方法单极 220V 切断火线双极 220V 火线与零线同时切断三级 380V 三相线全部切断四级 380V 三相火线一相零线全部切断。八、选购安装现代家居用电应按照明回路、电源插座回路、空调回路、分开布线，当其中一个回路（如插座回路）出现故障时，其他回路仍可以正常供电。插座回路须安装漏电保护装置，防止家用电器漏电造成人身电击事故。1、住户配电箱总开关一般选择双极32-63A小型断路器或隔离开关。2、照明回路一般10-16A小型断路器。3、插座回路一般选择16-20A的漏电保护断路器。4、空调回路一般选择16-25A小型断路器。5、采用双极或1P+N（相线+中性线）断路器，当线路出现短路或漏电故障时，立即切断电源的相线和中性线，确保人身安全及用电设备的安全。以上选择仅供参考，每户的实际用电器功率不一样，具体选择要按电工设计为准。 r r
