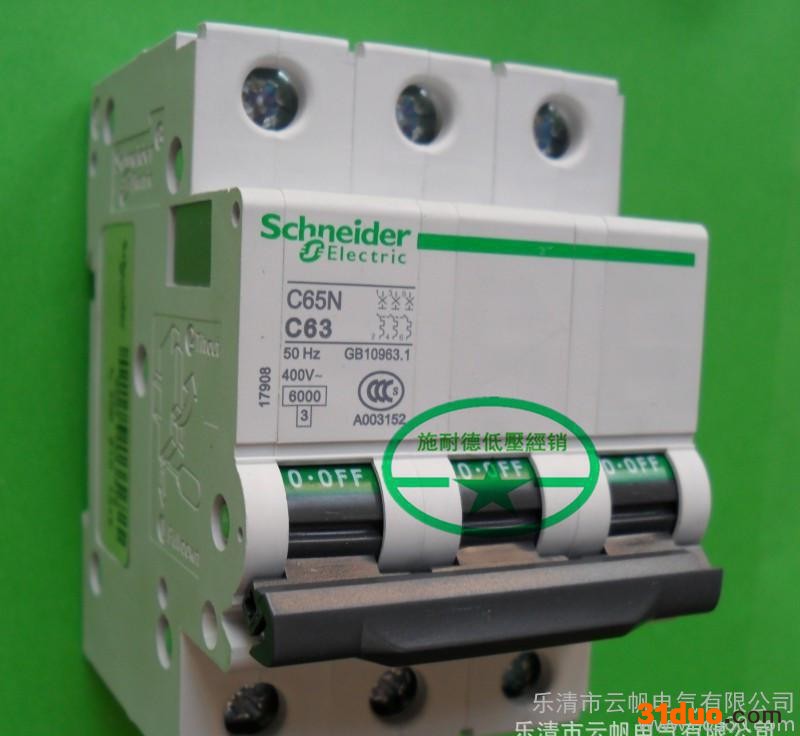

施耐德C65N,C65H,C65L的分断能力覆盖了6-15KA的

一, 施耐德C65小型断路器的适用范围及功能

施耐德品牌的C65 系列小型断路器是国内系列**完整、可满足不同市场和需求的小型断路器。C65a 主要适用于民用住宅，C65N/H 广泛地应用于建筑、工业等领域，C65L 主要适用于工业、建筑、能源等高分断需求的场合。

二, 施耐德C65小型断路器的产品特点

■ 隔离功能
C65 系列断路器符合IEC60947-2/GB14048•2 标准中带有隔离功能断路器的补充安全规定，充分满足对隔离电器的各项要求:
□ 冲击耐受电压6kV
□ 手柄绿色条纹显示触头处于切实分断状态
□ 断开位置可锁定
□ 良好的抗冲击性能
■ 快速闭合技术
C65 系列断路器采用快速闭合设计，触头的闭合与操作者操作方式无关，这种设计将显著降低操作时电弧对触头的影响，提高断路器的电气寿命。当负载类型为电动机或变压器等高冲击性负载时，快速闭合技术使其效果和优势更加明显。
■ 多种电气附件和机械辅件
C65 系列可根据用户需求选装多种电气附件，如OF 辅助接点、SD 报警接点、MX 或MX+OF 分励脱扣单元、MN 或MN s欠压脱扣单元、MV 过压脱扣单元等实现对断路器的远程监控和控制。机械辅件如旋转手柄、挂锁辅件、间隔件等使断路器的操作和用更加方便和安全。
■ 安装接线
C65 系列采用隧道式接线端子，这种方式易于使导线导入正确位置，压接更加牢固，可有效减少由于连接不良引起的端子发热和烧毁。
C65 系列端子截面积对于额定值1~32A 断路器为25 mm2，40~63A 断路器可达35mm2，大于GB 和IEC 标准规定的参数，便于盘厂接线。
■ 高性能的Vigi C65 漏电保护附件
Vigi C65 漏电保护附件分为电磁式 (ELM) 和电子式 (ELE) 两种形式，电子式漏电附件采用高冗余、高耐压和高抗干扰性设计，经济性好，可靠性高，1P+N，2P 漏电附件可选280V 过压保护功能；电磁式漏电附件在动作原理上仅依赖于剩余电流，与线路电压无关，安全性更好，抗干扰性更高，环境适应性更广。Vigi C65 漏电保护附件与断路器拼装简单、方便，漏电附件采用防误配设计，可防止低额定值漏电附件与大额定值断路器组装在一起。

三, 施耐德C65小型断路器的技术参数

C65N小型断路器的技术参数:
标准:IEC6098/GB10963
脱扣曲线:B/C/D
额定电压: 1P AC230V ; 2/3/4P AC400V
额定电流: 1-63A
分断能力:6KA

C65H小型断路器的技术参数:
标准:IEC6098/GB10963
脱扣曲线:B/C/D
额定电压: 1P AC230V ; 2/3/4P AC400V
额定电流: 1-63A
分断能力:10KA

C65L小型断路器的技术参数:
标准:IEC6098/GB10963
脱扣曲线:B/C/D
额定电压: 1P AC230V ; 2/3/4P AC400V
额定电流: 1-63A
分断能力:15KA

四, 施耐德C65小型断路器的选型说明



范围，额定低压230/400v 额定电流63A以下线路中使用。具有B/C/D,型脱扣曲线，可拼装丰富的电器附件机械附件，实现了功能极大的扩充和操作便利。全系列产品可拼装剩余电流动作保护附件，实现A/AC 类剩余电流动作保护功能，额定剩余动作电流包括 30mA  100mA  300mA的延时。
