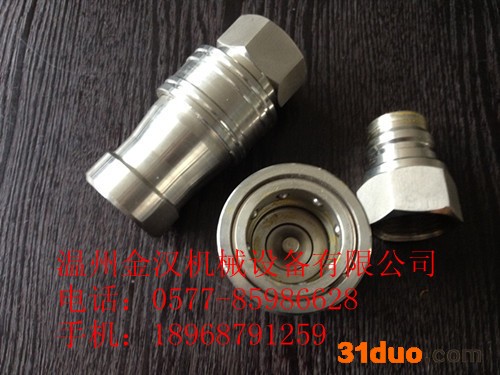

液压快速接头
r型号：KZF
r规格：DN6-DN300
r公称通径 （mm）   6     8     10     15    20     25    32     40    50
r额定流量 （L/min） 6.3    25    40     63    100   160    250   400    630
r工作压力：32   32  32   25  25   20  20   16    16 （Mpa）
r材质：碳钢，不锈钢，铜。
r工作温度:丁晴橡胶：-20℃～+100℃ ,氟橡胶：+100℃～+250℃
r结构紧凑，外观新颖美观，适用于酸、碱液、气体、油等多种介质。
r液压快速接头是综合美、英、德、日等**的先进技术设计而成。它是一种耐油，耐酸、碱，耐高压的新型液压、气动管路附件.它广泛应用于钢铁、石油、化工、橡胶、矿山、农机、玻纤、纺织、造纸、船舶等行业要求管路中能快接、快卸的设备中。该产品可配在金属软管、橡胶软管、尼龙管及塑料管上使用，它具有结构合理，密封性及互换性好，安装容易，管道之间能真正地体现快装、快卸，省工省时 等优点，并大大地减轻员工的劳动强度。该产品具有自锁保险装置，使用在高压场合安全可靠。它是国产、进口液压、气动管道流水线生产设备上**的附件产品，其性能完全可取代同类进口配件
r
r液压快速接头特点
r液压快速接头是一种主要用于气动工具和空气配管，实现管路连通的连接件。气动接头的材质通常有全铜、塑料、塑钢、不锈钢等。塑钢接头耐腐蚀性能强，全铜接头耐压力强**大耐压15公斤，塑料接头耐压10公斤。快速接头的特点：1.快速安装，简单灵巧，节省空间。2.型式多样，满足任何气动布管需要。3.安装以后，塑料管体也可任意转向。4.释放环采用椭圆型设计，拆卸更加省力方便。
r
r液压快速接头形状：
r液压快速接头的形状通常有直通，直角、三通、四通、五通、穿板、节流等类别，可以用于不同情况下的管道连接。
r
r   液压快速接头广泛用于：
r    液压快速接头主要用于航海、航天、仪器、自动化设备、电力的电流信号传输和空气管路、空压机、研磨机、空气钻、冲击板手、气运螺丝刀等气动工具的连接。矿山机械，动力传动、提升气动绞车、食品饮料机械、汽车零部件拧紧装配、拧盖（旋盖）机、灌装机、各种气动工具的动力、多功能机床、管道疏通机、高压清洗机、石油机械、船舶机械、印刷类机械、搅拌类机械、包装机械、汽车配件厂、金属加工、钻孔攻丝、化工机械、木工机械、卷扬机、喷涂设备机械、坡口机、气动链锯、易燃易爆、粉尘、重载、潮湿等工作场所棉纺印染、化纤、轻工、冶金、起重、输送、环保、立体停车、矿山、包装、石油化工、电子生产设备、家电、石化、钢铁、印刷、金融设备等等等等。。。。。。
r
r液压快速接头使用注意事项：
r
r1：请不要用于流体以外的用途。2：请不要用于适用流体以外的流体:3：使用时不要超过**高使用压力。4：不要在使用温度范围以外使用，防止造成密封材料的变形，易导致形成泄露。5：不要进行人为的击打、弯曲、拉伸、防止造成破损。6：不要在混入金属粉或砂尘等地方使用，7：如附着杂物会造成工作不良或泄漏。
r
r液压快速接头安装注意事项：
r   1：安装螺纹时，请不要超过**大紧固扭矩，防止造成破损。2：不要进行人为的击打、弯曲、拉伸、防止造成破损。
r
r
r液压快速接头型号标记，该型号快换接头型号标记原则是：
r示例：如需通径Ф20,材料不锈刚，工作压力10Mpa，工作温度为200℃，通过介质重油，
r并要求插轴为内螺蚊公制M27×2连接，插套为外螺蚊圆锥管螺纹3/4″， 插轴、插套均为自封式的快换接头。
r货标准型号标记为：20P AM272/20S BR3/4
r注：同时在合同上注明工作压力，使用介质，工作温度，接头材质。四、插入式快换接头基本尺寸
r注：基本型号相同的接头，不同螺蚊连接形式的插轴和插套均可互换。
r基本型号 插轴/插套 公称 通径插   轴  插   套 L
r内螺纹d1  L1  S1  O型圈  内螺纹d2  L2  S2  D  O型圈
r6P1A/6S2A  6
rRc1/4 G1/4  15  19    Rc1/4 G1/4  15  19  29
r75  M14×1.5  15  19    M14×1.5  15  19  29
r(A1)M12×1.5  15  22  12.5×1.8  (A1)M12×1.5  15  22  29  12.5×1.8
r8P1A/8S2A  8
rRc3/8 G3/8  15  24    Rc3/8 G3/8  15  24  33.5
r82  M18×1.5  15  24    M18×1.5  15  24  33.5
r(A1)M16×1.5  15  24  16×1.8  (A1)M16×1.5  15  24  33.5  16×1.8
r10P1A/10S2A  10
rRc3/8 G3/8  15  24    Rc3/8 G3/8  15  24   33.5
r82  M18×1.5  15  24    M18×1.5  15  24  33.5
r(A1)M18×1.5  15  24  18×1.8  (A1)M18×1.5  15  24  33.5  18×1.8
r15P1A/15S2A  15
rRc1/2 G1/2  19  27    Rc1/2 G1/2  19  27  39
r94  M22×1.5  19  27    M22×1.5  19  27  39
r(A1)M22×1.5  19  34  25×1.8  (A1)M22×1.5  19  34  39  25×1.8
r20P1A/20S2A  20
rRc3/4 G3/4  20  34    Rc3/4 G3/4  20  34  46
r106  M27×2  20  34    M27×2  20  34  46
r(A1)M27×2  20  36  28×1.8  (A1)M27×2  20  36  46  28×1.8
r25P1A/25S2A  25
rRc1 G1  22  41    Rc1 G1  22  41  51
r114  M33×2  22  41    M33×2  22  41  51
r(A1)M33×2  22  46  33.5×2.65  (A1)M33×2  22  46  51  33.5×2.65
r32P1A/32S2A  32
rRc1? G1?  24  50    Rc1? G1?  24  50  67
r124  M42×2  24  50    M42×2  24  50  67
r(A1)M42×2  24  60  42.5×2.65  (A1)M42×2  24  60  67  42.5×2.65
r40P1A/40S2A  40
rRc1? G1?  24  60    Rc1? G1?  24  60  73
r130  M48×2  24  60    M48×2  24  60  73
r(A1)M50×2  24  65  50×2.65  (A1)M50×2  24  65  73  50×2.65
r50P1A/50S2A  50
rRc2 G2  29  70    Rc2 G2  29  70  84
r156  M60×2  29  70    M60×2  29  70  84
r(A1)M60×2  29  75  60×2.65  (A1)M60×2  29  75  84
