一、产品概述：

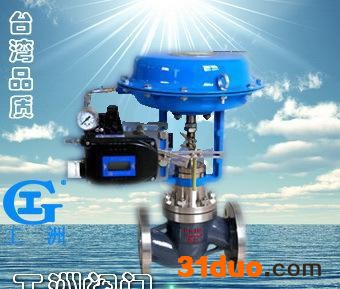

工洲牌zxhp型不锈钢新系列气动薄膜直通单座调节阀采用顶导向结构，配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈s流线型、压降损失小、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体等介质，工艺参数如压力、流量、温度、液位保持在给定值。特别适用于允许泄漏量小阀前后压差不大的工作场合。
本系列产品的标准型、调节切断型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有pn10、16、40、64；阀体口径范围dn20~200。适用流体温由-200℃~560℃范围内多种档次。泄漏量标准有iv级或vi级。流量特性为线性或等百分比。多种多样的品种规格可供选择。

二、产品特点：

1、顶导向单座调节阀，结构紧凑，部件少、易维修。

2、金属阀芯适用多种工作场合，达iv级泄漏标准，zxpq型软密封结构阀芯达vi级泄漏标准。

3、阀体按流体力学原理设计成等截面低流阻流道，额定流量系数增大30%。

4、可调范围大，固有可调比为50。

5、执行机构采用多弹簧结构，高度减少30%、重量减轻30%。

6、zxpv型波纹管密封型调节阀，对移动的阀杆形成完全的密封，堵绝流体外漏。

7、zxpj型调节阀带有保温夹套，用于流体冷却后易结晶、凝固造成堵塞的场合。

三、零件材料：

主要零件材料：

阀体、阀盖：ht200，zg230-450，zg1cr18ni9ti

阀芯、阀座：1cr18ni9ti，司太莱合金堆焊

软密封阀芯：增强聚四氟乙烯

填料：聚四氟乙烯，柔性石墨

波纹管：1cr18ni9ti

垫片：橡胶石棉板、10、1cr18ni9ti、石棉缠绕垫片

膜盖：a3

波纹膜片：丁晴橡胶夹增强涤纶织物

弹簧：60simn

阀杆、推杆：2cr13、1cr18ni9ti

衬套：2cr13

四、技术参数：

style="text-align: center"本产业性能指标贯彻gb/t4213-92标准

五、工洲牌zxhp不锈钢气动薄膜调节阀外形尺寸及重量 标准型、散热形、高温型外形尺寸表 单位：mm 规格质量：

style="text-align: center"散热高温型高度（h）为pn16的数值

**夹套型高度h1及h均增加15%

六、工洲牌波纹管密封型外形尺寸： 单位：mm

style="text-align: center"

公称通径			20	25	32	40	50	65	80	100	125	150	200
Фa			282		308			394			494
l	pn16, pn40		150	160	180	200	230	290	310	350	400	480	600
	pn64		230	230	260	260	300	340	380	430	500	550	650
h1	pn16, pn40		52.5	5705	70	75	8205	92.5	100	117.5	135	150	187.5
	pn64		65	70	7705	85	900	102.5	107.5	125	147.5	172.5	207.5
h2	-60~-100℃		500	500	500	500	500	600	600	600	700	700	700
	-100~-200℃		700	700	700	700	700	800	800	800	900	900	900
	-200~-250℃		900	900	900	900	900	1000	1000	1000	1100	1100	1100
h	-60~ -100 (℃)	pn16, pn40	810	810	832	832	832	1026	1026	1024	1200	1198	1198
		pn64	810	810	832	832	832	1026	1026	1024	1200	1198	1198
	-100~ -200 (℃)	pn16, pn40	1010	1010	1032	1032	1032	1226	1226	1124	1400	1398	1398
		pn64	1010	1010	1032	1032	1032	1226	1226	1124	1400	1398	1398
	-200~ -250 (℃)	pn16, pn40	1210	1210	1032	1232	1232	1426	1426	1424	1600	1598	1598
		pn64	1210	1210	1032	1232	1232	1426	1426	1424	1600	1598	1598
Фd3			260	260	285	305	340	370	405	460	525	590	700
Фd4			290	290	315	335	370	400	435	490	555	630	740
螺栓孔n(个)-d(直径)			8-14	8-14	8-14	8-16	8-16	10-16	10-16	12-18	14-18	16-18	18-18

纸箱、泡沫或木箱包装，江浙沪皖多发快递，其它地方10公斤之内发快递，10公斤以上发物流（需到物流站自提），10公斤以上发快递需补邮费，如还有其它问题请联系我们客服。

我公司为一般纳税人只能开17%增值税专用发票，含税需以上价格再上浮17%，开票请提供开票资料。

我公司开不了普通发票，如要可用其它台头开普票，需以上价格上浮6%，如还有其它发票问题请联系我们。

售后服务承诺

1.阀门类设备提供免费维修一年并提供在此期限内的免费备件清单，免费维保期间内如发生非人为原因引起的损坏（不可抗力原因除外），我公司将及时免费更换和修理。

2.设备要求实行终身包修，免费保修期满后买方如委托我公司进行维护保养，我公司将对设备进行维护更换件（出厂价），并详细列出维保内容。

3.我公司本着以客户利益为第一，想客户所想、急客户所急，尽己所能满足客户的要求，做好售后服务。

产品品质承诺

1.我公司从台湾引进先进加工检验技术,按照台湾先进的设计理念和台湾的精湛的生产工艺、全面遵循iso9001-2000质量管理体系,按 gb、jb、sh、hg、cj 等相关的国内标准以及 ansi、jis、bs、din 等国外标准设计制造和检查验收。

2.对所有分供方都进行考察、评审，所有产品的采购都只在合格分供方进行。对分供方所提供的原材料、外购件、外协件都需经过严格复查，检验合格后方准入库；

3.对分供方所提供的铸锻件、铸钢件、不锈钢铸件均具有合格的化学成分分析单与物理性能检测单；

4.产品制造严格执行“双三检”制度，不合格零件不转序、不装配、不出厂；

5.总装后按 gb13927、jb/t9092、cj/t3056 标准进行强度、密封综合性能测试（介质为水、煤油、气体）；

6.我公司对产品的质量及交货期负责，产品交货之日起质保期为一年，终身维护。对于产品质量引起的后果，我公司承担相应的责任。如因操作不当引起的后果，我公司将以最低成本价对设备进行维护。
