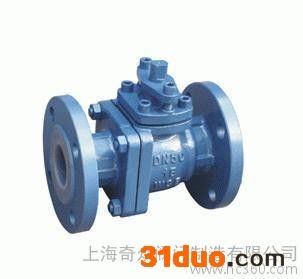

Q41F46衬氟球阀是用带圆形通孔的球体作启闭件,球体随阀杆绕阀体中心线旋转以实现阀门开启和关闭。采用特殊的模压工艺，使密封面致密良好，加之V型PTFE填料组合使阀门达到零泄漏；球体与阀杆铸为一体，杜绝了由于压力变化引起阀杆冲出承压件内的可能性，根本保证使用中的安全性；采用全塑料衬里工艺，耐介质的强腐蚀。

Q41F46衬氟球阀特点

 　　1.采用氟塑料衬里层的球阀，具有极高的化学稳定性，适用于任何强腐蚀性化学介质；

 　　2.采用全通浮动球阀结构，在整个压力范围内进行元泄漏关闭，便便于管路系统在通球扫线和管路维护。

 Q41F46衬氟球阀用途

 　　衬氟球阀为控制各种强腐蚀性介质的启闭而进行的专业设计，广泛使用于石油，化工，染化，农药，制酸制碱等行业，是目前防腐阀门**的选择.

 　　衬氟球阀主要衬里材料:

 　　聚全氟乙烯 FEP (F46)

Q41F46衬氟球阀适用介质：

 　　任何有机溶剂或试剂，稀或浓无 机 酸，碱，酮，芳烃，氯化烃等。

 　　使用温度：

 　　-85~150

 　　特点：力学，电性能和化学稳定性基本与F4相同，但突出优点是动击韧性

 　　高，有极好的耐候性和辐射性。

 　　聚三氟乙烯 PCTEF (F3)

 　　适用介质：

 　　各种有机溶剂，无机腐蚀液(氧化性酸类)

 　　使用温度：-195~120

 　　特点：耐热性，电性能和化学稳定性仅次于F4，机械强度，蠕变性能，硬度比F4好些

 　　聚丙烯： RPP

 　　适用介质：无机盐类的水溶液，无 机 酸类，碱类的稀或浓溶液。

 　　使用温度：-14~80

 　　特点**的塑料之一，其屈服，拉伸和压缩强度，硬度均优于低压聚乙烯，有很突出的刚性，耐热性好，易成型，优廉。改性后动击性，流动性，弯曲弹性。

 　　聚氯乙烯: 硬质)PVC

 　　适用介质：耐水，浓碱，非氧化性酸，链烃，油和臭氧等。

 　　使用温度：0-55

 　　特点：机械强度较高，化学稳定性及介电性能优良，耐油性和抗老性也较好，易熔接

 　　及粘合，价格较低。

 　　聚四氯乙烯 PTFE(F4)

 　　使用介质：强酸，强碱，强氧化剂等。

 　　使用温度：-200~180

 　　特点：具有优异的化学稳定性，有很高的耐热性，耐寒性，磨擦系数很低，是极好的 自润滑材料，但机械性能较低，流动性差，热膨胀大。

 　　聚偏氯乙烯 PVDF(F2)

 　　使用介质：耐大多数化学药品和溶剂，

 　　使用温度：-70~100

 　　特点：拉绅强度与压缩强度比F4好，耐弯折，耐候，耐辐射。耐光和老化等**大特 点是韧性好，易成型。

 　　聚烯烃：PO

 　　适用介质： 各种浓度的酸碱盐及某些有机溶剂。

 　　使用温度：-58~80

 　　特点：是目前世界**的防腐材料，已广泛用于旋转成型的大型设备和管道件



技术规范



设计标准	GB12237
结构长度	GB12221
法兰标准	JB/T79-94
	GB9113.1-26
检验试验	JB/T9092-99
驱动方式	手动、电动、气动、蜗轮



主要零部件材料表



序号	零件名称	灰铸铁	铸钢	不锈耐酸铸钢		超低碳不锈耐酸铸钢
		Z	C	P8	R8	R3	R3
1	阀体／阀盖	A216-C	A216-WCB	A351-CF8	A351-CF8M	A351-CF3	A351-CF3M
2	球体/阀杆	A216-WCB		A351-CF8	A351-CF8M	A351-CF3	A351-CF3M
3	衬里／阀座	PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶F4)
4	填料/压盖	PTFE(F4)		A351-CF3		A351-CF3
5	填料	A216-WCB		A351-CF8		A351-CF8
6	支架	A193-B7		A194-8		A193-B8M
7	紧固螺栓	A193-B7		A193-B8M		A194-8
8	螺母	A194-2H		A194-8		A194-8
9	操作手柄	A216-WCB		A216-WCB		A216-WCB
