气动真空蝶阀GIQ 零售
2021-07-24 09:18
1368
信息概况
价格:
¥631.00
/个
供应:
111个
发送询价
上海工洲阀门有限公司
进入商家主页
加工定制:否
材质:碳钢
连接形式:法兰
结构形式:杠杆式
适用介质:水
压力环境:常压
工作温度:常温
标准:国标
流动方向:单向
驱动方式:电磁
零部件及配件:配件
用途:截止
类型(通道位置):二通式
产品名称:

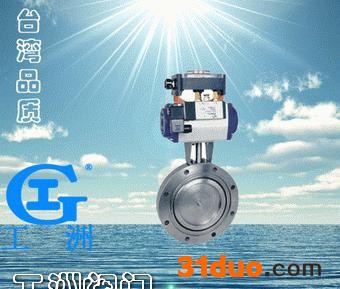

气动真空蝶阀
产品型号:
GIQ
产品口径:
DN32~DN400
产品压力:
1.0-6.4Mpa
产品材质:
铸钢、不锈钢、合金钢等
产品概括:
生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。
联系电话:
021-51875781 57432316 57433027
产品详细信息
用途和使用范围:
GIQ系列气动真空蝶阀是在1.3×10-5~3×105Pa的真空系统中用来开启或隔断气流的阀门。GIQ系列气动真空蝶阀主要性能:● 漏率:≤1.3×10-9Pa.M3/S;● 适用压力范围:1.3×10-5Pa~3×105Pa;● 工作温度:氟橡胶-25℃~+150℃;● 安装位置:任意;● 气源压力:0.4-0.6Mpa;● 阀板两侧压力差与阀门开、关无关;● 寿命:≥10000次。
原理:
以电磁换向阀控制气动执行机构,使阀杆转动90°达到开关目的。
特点:
● 阀门能承受正压力;● 阀杆不上下窜动;● 气缸采用1/4旋转式气缸,角度可调 1°~5°。
主要零件材料:
体、杆、板 不锈钢、碳钢镀镍;密封件 氟橡胶、氟橡胶
外形连接尺寸:
真空标准:GB6070
型号
DN
D
D0
B
N
C
H
L
E
GIQ-32
32
90
70
22
4
9
187
158
58
GIQ-40
40
100
80
22
4
9
197
158
58
GIQ-50
50
110
90
22
4
9
207
158
58
GIQ-63
63
130
110
28
4
9
227
158
58
GIQ-80
80
145
125
28
8
9
242
158
58
GIQ-100
100
165
145
28
8
9
262
158
58
GIQ-125
125
200
175
34
8
11
323
172
70
GIQ-160
150
225
200
34
8
11
348
172
70
GIQ-200
200
285
260
40
12
11
450
197
97
GIQ-250
250
335
310
45
12
11
525
248
117
GIQ-320
300
425
395
50
12
14
622
248
117
GIQ-400
400
510
480
60
16
14
733
295
138
GIQ-500
500
610
580
70
16
14
900
360
159
GIQ-600
600
750
720
80
20
14
980
370
174
GIQ-800
800
920
890
100
24
14
1220
410
240
GIQ-1000
1000
1120
1090
120
32
14
1594
580
300
GIQ-1250
1250
1440
1404
150
36
19
2050
736
390
真空标准:JB919
型号
DN
D
D0
B
N
C
H
L
E
GIQ-32
32
78
64
22
4
7
175
134
58
GIQ-40
40
85
70
22
4
7
183
147
58
GIQ-50
50
110
90
22
4
9
207
170
58
GIQ-63
63
125
105
28
4
9
222
187
58
GIQ-80
80
145
125
28
4
9
243
212
58
GIQ-100
100
170
145
28
4
12
268
244
58
GIQ-125
125
195
170
34
4
12
318
280
70
GIQ-150
150
220
195
34
8
12
343
317
70
GIQ-200
200
275
250
40
8
12
440
396
97
GIQ-250
250
330
300
45
8
14
520
467
117
GIQ-300
300
380
350
50
8
14
570
546
117
GIQ-400
400
500
465
60
8
18
720
695
138
GIQ-500
500
600
565
70
12
18
890
360
159
GIQ-600
600
710
670
80
12
20
960
370
174
GIQ-800
800
920
880
100
20
21
1220
410
240
GIQ-1000
1000
1140
1090
120
24
23
1604
580
300
