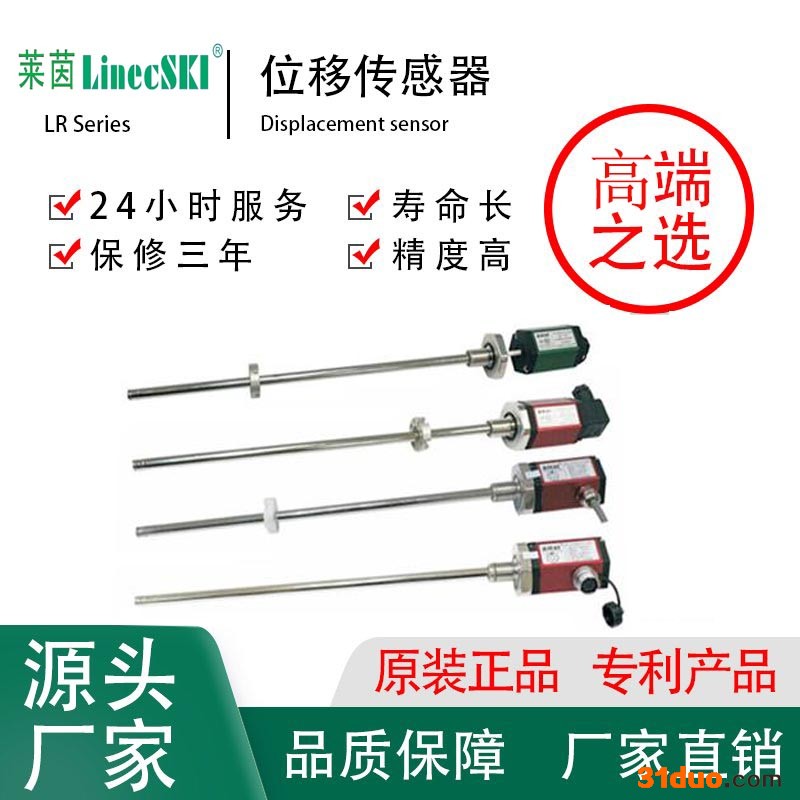

莱茵 LinecSKL**产品MTL3油缸高压内置式磁致伸缩位移传感器
液压缸 气缸 油缸 专用精密测量位移传感器（规格：80mm～5000mm）
进口原料精心制做**进口品质！
可选输出信号：0-5V、0-10V、4-20mA、RS485、start-stop
可选出线方式：C-防水电缆接头、P-防水航空插头、H-赫斯曼插头
 MTL3油缸高压内置式磁致伸缩位移传感器可广泛应用伺服液压缸活塞、气缸活塞位置预置和反馈；掘进机、盾构机、煤矿机械、工程提升机械、轧钢机等钢厂机械、吹瓶机、注塑机械、制砖机械等油缸位置预置和反馈等。
      在铁磁质中磁化方向的改变会引起介质晶格间距的改变，从而使得铁磁质的长度和体积发生改变，即：磁致伸缩现象，也称为威德曼效应，其逆效应称为维拉里效应。
      磁致伸缩传感器的原理是利用两个不同磁场相交时产生一个应变脉冲信号，然后计算这个信号被探测所需的时间周期，从而换算出准确的位置。这两个磁场一个来自磁环中的永磁铁，另一个来自传感器电子仓中的电子部件产生的激励脉冲。激励脉冲沿传感器内用磁致伸缩材料制造的波导丝以声速运行。当与磁环中的永磁场相交时，由于磁致伸缩现象
，波导丝产生的机械振动形成一个应变脉冲。应变脉冲很快便被电子仓中的感测电路探测到。从产生激励脉冲的一刻到应变脉冲被探测到总的时间乘以固定的声速，我们便能准确的计算出磁铁的位置变化。这个过程是连续不断的，所以每当磁环位置改变时，新的位置会被迅速测量出来。由于输出信号是真正对应数值，而不是比例的或需要再放大处理的信
号，所以不存在信号漂移或变值的情况，更不必像其他传感器那样需要定期重标。
    米朗MTL3内置式磁致伸缩位移传感器，可生产量程：80-5000mm，产品有上下端缓冲区，金属外壳表面经阳极处理，防氧化防腐蚀，内置进口波导丝作为测量单元，经DSP数字信号处理，精度高，无温漂，无接触，使用寿命长。传感器有标准电压信号、电流信号、RS485数字信号输出可供选择，出线方式有：防水电缆接头、航空接头和赫斯
曼接头多种型号，可特殊定制防爆型磁致伸缩位移传感器。
主要技术性能指标：
      ★ 量程范围（mm）80～5000mm
      ★ 供电电压: +11VDC至+36VDC
      ★输出形式/工作电压模拟信号：4-20mA、 0-20mA、 0-5VDC、 0-5VDC、 0-10VDC；数字信号：
RS485、start-stop
      ★ 负载能力:         电压信号输出负载≥1KΩ  电流信号输出负载≤KΩ
      ★ 非线性误差:        ±0.05%FS；200mm以下**大误差100μm
      ★ 重复性误差:        优于0.0005%FS
      ★ 分辨率:           优于0.001%F
      ★ 迟滞 :         优于0.001%FS
      ★ 测杆材料:      0Cr18Ni9（304）316不锈钢（特殊定制）
      ★ 电子仓外壳材料:0Cr18Ni9（304）316不锈钢（特殊定制）
      ★ 引线方式:      PVC屏蔽电缆线（默认长度：1m，也可根据用户要求提供） 航空插头（不适用于隔爆产品）
接线端子
      ★ 外壳防护等级:  IP68
产品选型说明：

产品安装说明：
      1、  将传感器旋入M18 X 1.5的安装孔，O型圈的密封面需按照要求制作，以保障密封效果不受影响。
      2、  根据磁环的位置，在活塞上预设四个安装孔。安装时，将用内六角螺钉M4 X 10磁环与活塞固定好，螺丝头
部应朝向传感器的电子仓方向，虽然磁环偏心对测量精度无任何影响，但安装时应尽量保证与传感器测杆同心。如果使
用中有振动的影响，建议在磁环与活塞之间加装四氟乙烯导向套。
      3、  如果活塞是由导磁材料制作，需在磁环与活塞之间加装非导磁垫圈，以免对测量结果造成干扰。
      4、  选择传感器密封方式时，应根据液压缸工作压力的大小选择合适的密封垫圈。默认配置为O型垫圈，适用于
小于1MPa的工作压力；油缸压力1MPa至10MPa，应选用聚四氟乙烯密封垫圈；油缸压力10MPa至35MPa，应选
用紫铜密封垫圈。
产品使用注意事项：
      1、传感器的屏蔽电缆线必须避开大功率电源，射频信号源和其它有噪声的传输线等.
      2、在接线前，请检查供电电源是否满足: +24VDC的要求，并且电源输出功率必须大于产品总功耗，按不同量程
每支传感器≤95mA计算。如果电源不能满足要求，请更换供电电源以保证传感器能够正常工作。
      3、认真阅读全部安装说明,防止安装的环境温度、冲击、振动、压力及尺寸超出传感器的允许范围；不可使测杆弯
曲；切勿使传感器的电子部件端或**末端承受大的冲击；用户应对产品的使用环境、防腐蚀、防爆及功能选择负责，无
特殊要求的传感器不可用于有化学反应或其它对传感器有损害的易燃、易爆、腐蚀、蒸气和液体等场合；安装完毕，应
对电子仓进行保护处理。
      4、严格按照产品说明书接线方法接线，避免因接错线造成位移传感器损毁。

可配合使用的产品：
数显表：数显表可以即时反馈传感器运作的数据，还可以通过仪表对传感器进行各种控制指令操作，所以传感器可接的
仪表非常多，如：CH6数显表、XST数显表、XSE数显表……

 MTL3磁环式磁致伸缩位移传感器应用领域：
伺服液压油缸活塞位置预置和反馈，伺服气缸活塞位置预置和反馈，研磨机械位置预置和反馈，铸造锻压机床位置预置
和反馈，其他机械如龙门机床位置预置和反馈，掘进机、盾构机、煤矿机械油缸位置预置和反馈，工程提升机械油缸位
置预置和反馈，轧钢机等钢厂机械油缸位置预置和反馈，吹瓶机油缸位置预置和反馈，注塑机械油缸位置预置和反馈，
铁路、桥梁的调节，水位的检测、水闸的控制，木材机械位置预置和反馈，油缸液位的位置预置和反馈，化工容器液位
的位置预置和反馈，饮用水和污水处理系统，大地测量系统，闸门开度的位置预置和反馈，油缸液位的测量。
