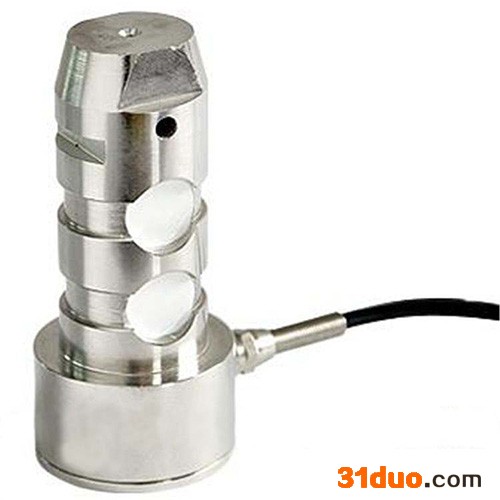

轴销传感器实际上**是一根承受剪力作用的空心截面圆轴，双剪型电阻应变计粘贴在中心孔内凹槽中心的位置上，有两种组桥测量方式，即两个凹槽处的双剪型电阻应变计共同组成一个惠斯通电桥，或分别组成惠斯通电桥再并联进行测量。其特点有：

1. 弹性元件为一整体空心截面圆轴，结构紧凑，几何外形简单，容易加工出很高的尺寸和形位精度；

2. 空心截面具有很强的抗扭转、抗弯曲能力，并且轴销中性轴处的应力**大；

3. 当空心截面轴销承受垂直和水平弯曲时，弯矩为零的截面在同一截面；

4. 当设计较大容量的轴销传感器时，中心孔也较大，双剪型电阴应变计可以粘贴在孔内，即得到很好的保 护又可以实施抽真空充惰性气体密封工艺；

5. 与相关承力部件组装容易，使用方便。

轴销传感器的缺点是生产工艺难度大，需要较多的专用工具与装备。



    上图尺寸仅供参考，订货请来电咨询具体参数以及不同的量程、尺寸价格不一,因为每一个客户要求的轴销传感器的安装尺寸都不一样，一般都是客户给出具体的安装尺寸，我们来定内部尺寸。以免订货出错，造成不必要的麻烦,请提前和我们沟通！QQ：571278695  李经理   13965291052
