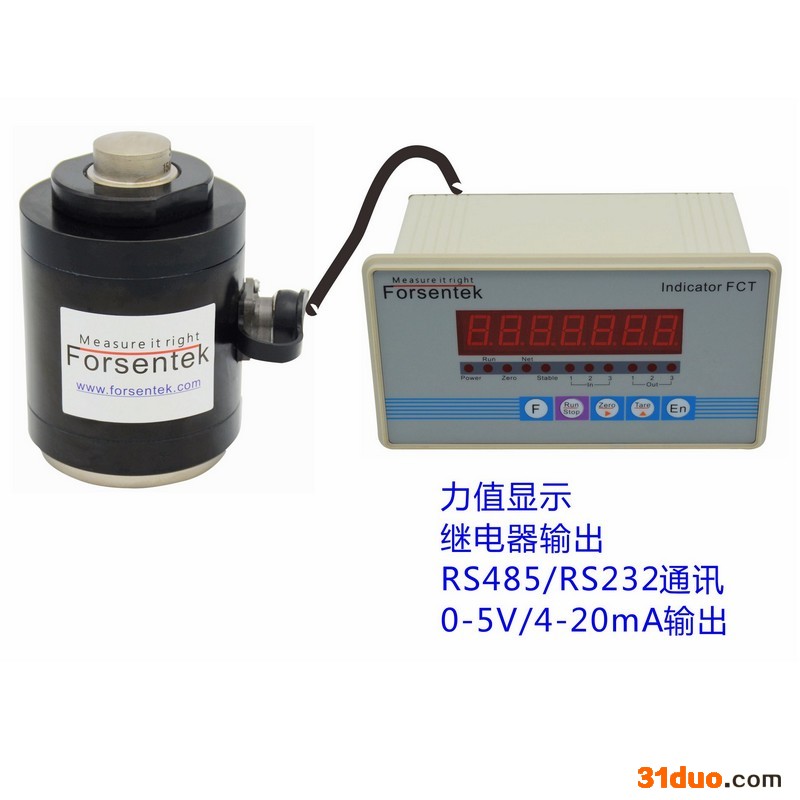

r 200吨负荷传感器100吨重量传感器50吨压力测量 r

rr 大量程柱式负荷传感器FBCA采用优质合金钢基于电阻应变式原理制作而成，荷重传感器FBCA精度高，非线性误差优于满量程的0.1%，称重测力范围有0-1吨、0-2吨、0-5吨、0-10吨、0-20吨、0-30吨、 0-50吨、0-100吨、0-150吨、0-200吨可选，可用于液压设备压力校准，压力分布测试，锻压设备，模具压合力测量等。 r

rr r

rr 柱式负荷传感器FBCA尺寸图 r

rr r

rr r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r

r 负荷传感器FBCA订货号 r	r 称重测力范围 r	r    测力类型  r
r FBCA-1t r	r 0~1000kg / 0~10kN r	r r 压力测量 r r r 重量测量 r r
r FBCA-2t r	r 0~2000kg / 0~20kN r
r FBCA-5t r	r 0~5000kg / 0~50kN r
r FBCA-10t r	r 0~10吨 / 0~100kN r
r FBCA-20t r	r 0~20吨 / 0~200kN r
r FBCA-30t r	r 0~30吨 / 0~300kN r
r FBCA-50t r	r 0~50吨 / 0~500kN r
r FBCA-100t r	r 0~100吨 / 0~1000kN r
r FBCA-150t r	r 0~150吨 / 0~1500kN r
r FBCA-200t r	r 0~200吨 / 0~2000kN r

r大量程负荷传感器FBCA参数表 r

rr r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r

r 量程 r	r r 1吨 2吨 5吨 10吨 20吨 30吨 50吨 100吨 150吨 200吨 r r
r 供电电压 r	r 3-15V r
r 灵敏度系数 r	r 2.0 mV/V r
r 零点输出 r	r <0.05mV/V r
r 非线性 r	r ±0.1% 满量程 r
r 滞后 r	r ±0.1% 满量程 r
r 非重复性 r	r ±0.05% 满量程 r
r 蠕变（5min） r	r ±0.05% 满量程 r
r 安全过载 r	r 150% 满量程 r
r 极限过载 r	r 200% 满量程 r
r 温度补偿范围 r	r -10...+40℃ r
r 使用温度范围 r	r -20...+60℃ r
r 零点温度漂移 r	r ±0.05%/10℃ r
r 灵敏度温度漂移 r	r ±0.05%/10℃ r
r 输入阻抗 r	r 380±30 欧姆 r
r 输出阻抗 r	r 350±5 欧姆 r
r 绝缘阻抗 r	r >5000M 欧姆 r
r 传感器材质 r	r 合金钢 r
r 防护等级 r	r IP65 r
r 导线 r	r 6*6000mm r
r 接线 r	r r 红－电源正 黑－电源负 绿－信号正 白－信号负 r r

rr 200吨负荷传感器100吨重量传感器50吨压力测量 r

rr r

rr 传感器“零点输出”简介：
r零点输出定义：传感器空载情况下的输出，一般表示为mV/V（或额定输出的百分比，如2% R.O.）。一般也被称作“零点平衡”。
r传感器的零点输出是mV级别的模拟量电压信号，与供电电压成正比，一般传感器的零点输出范围在0-0.1mV/V，以常见的供电电压5V为例，那么传感器的零点输出信号范围就是0-0.5mV，不排除有些测力传感器的零点输出会超出这个范围，但是零点输出一般可以通过数采设备进行清零操作，并不影响传感器的测量精度，不用过度在意。
r r

rr 传感器量程选择： r

rr 额定量程的定义：在满足所标注的参数范围内，传感器被设计去测量的力值上限。额定量程一般也被称作满量程。
r传感器的测量范围为0-额定量程，即量程为200t的负荷传感器的称重测力范围为0~200吨，100t量程的负荷传感器的称重测力范围为0~100吨。考虑到实际应用中可能会出现意料之外的冲击力，一般在选择传感器量程的时候会建议选择比待测力峰值略大的量程以避免传感器被过载。比如重量范围90吨-160吨的应用可以选择额定量程为200吨的负荷传感器，称重范围50吨-80吨的应用可以选择量程为100吨的称重传感器。r
