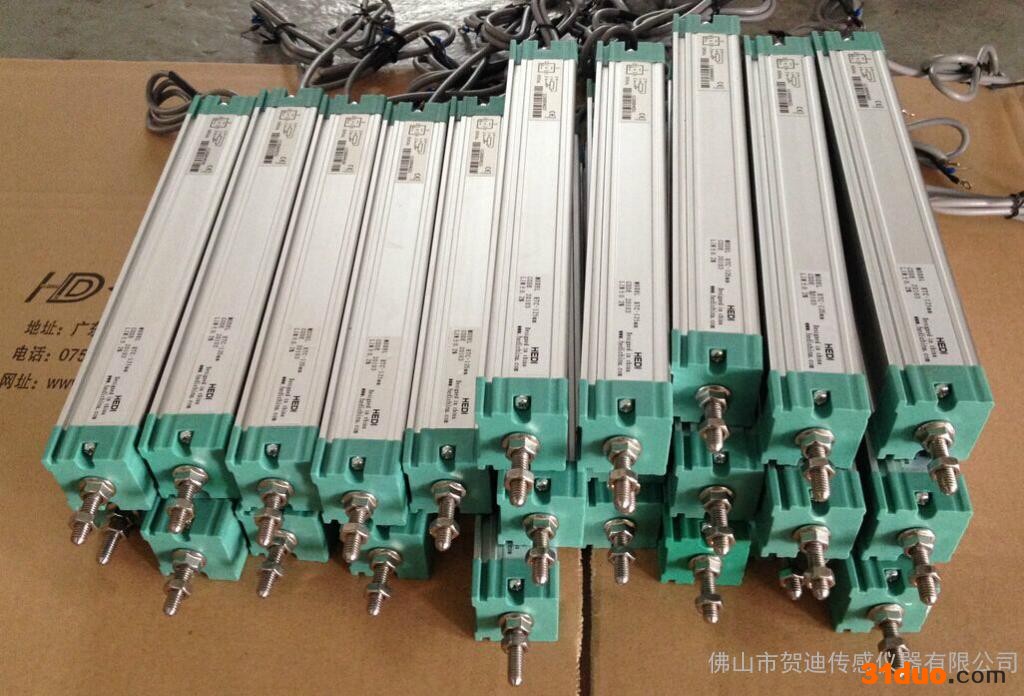

r r r 通用HTC拉杆系列直线位移传感器用于对位移或者长度进行精确测量。测量行程75mm~1250mm,两端均有4mm返冲行程,线性精度0.1%~0.04%FS,重复精度±0.013mm。传感器的结构设计保证安装方便,牢固可靠。外壳进行了阳极处理,外观靓丽,抗腐蚀,内置导电塑料测量单元,无温漂,寿命长,保证运行顺滑。密封防护等级IP67,DIN430650镀银插座,适用范围广信号传输更稳定,拉杆球具有0.5mm自动对中功能,公司从国外进口的专用线性修刻系统,电阻修刻技术不仅可以满足您的线性度要求,而且可以根据客户的要求修刻电阻值的大小。
rHTC(pullrod)seriessepcifications(1/2) r r
r r r | r r 型号 r r | r r r 75 r r | r r r 100 r r | r r r 125 r r | r r r 150 r r | r r r 175 r r | r r r 200 r r | r r r 225 r r | r r r 250 r r | r r r 275 r r | r r r 300 r r | r r r 350 r r | r r r 400 r r | r r r 450 r r | r r r 500 r r | r
r r | r r 有效行程(A.E)mm r r | r r r 75 r r | r r r 100 r r | r r r 125 r r | r r r 150 r r | r r r 175 r r | r r r 200 r r | r r r 225 r r | r r r 250 r r | r r r 275 r r | r r r 300 r r | r r r 350 r r | r r r 400 r r | r r r 450 r r | r r r 500 r r | r
r r | r r 电气行程mm r r | r r r 76 r r | r r r 102 r r | r r r 127 r r | r r r 152 r r | r r r 177 r r | r r r 203 r r | r r r 228 r r | r r r 253 r r | r r r 278 r r | r r r 304 r r | r r r 356 r r | r r r 406 r r | r r r 457 r r | r r r 508 r r | r
r r | r r 电阻KΩ±10% r r | r r r 5 r r | r
r r | r r 线性度±% r r | r r r 0.1 r r | r r r 0.08 r r | r r r 0.06 r r | r r r 0.05 r r | r
r r | r r 重复精度mm r r | r r r 0.013 r r | r
r r | r r 分辨率 r r | r r r 无限分辨 r r | r
r r | r r 电刷工作电流 r r | r r r ≤1μA r r | r
r r | r r 故障电刷电流 r r | r r r ≤10mA r r | r
r r | r r 最大允许供电 r r | r r r ≤36VDC r r | r
r r | r r 温度系数 r r | r r r 10ppm/℃, r-40℃~+100℃ r r | r
r r | r r 绝缘电阻 r r | r r r ≥5MΩ,500VDC,线路板与外壳之间 r r | r
r r | r r 机械行程mm r r r (尺寸M.T) r r | r r r 83 r r | r r r 109 r r | r r r 134 r r | r r r 160 r r | r r r 185 r r | r r r 210 r r | r r r 236 r r | r r r 261 r r | r r r 286 r r | r r r 312 r r | r r r 363 r r | r r r 414 r r | r r r 465 r r | r r r 515 r r | r
r r | r r 外壳长度mm r r r (尺寸A) r r | r r r 139 r r | r r r 164 r r | r r r 190 r r | r r r 215 r r | r r r 240 r r | r r r 266 r r | r r r 291 r r | r r r 317 r r | r r r 342 r r | r r r 368 r r | r r r 418 r r | r r r 469 r r | r r r 519 r r | r r r 570 r r | r
r r | r r 净重量g r r | r r r 168 r r | r r r 190 r r | r r r 210 r r | r r r 230 r r | r r r 250 r r | r r r 272 r r | r r r 292 r r | r r r 312 r r | r r r 332 r r | r r r 354 r r | r r r 398 r r | r r r 438 r r | r r r 480 r r | r r r 522 r r | r
r r
r r
rHTC ( rpull-rod ) series specification (2/2) r r r r r
r r r | r r 型号 r r | r r r 550 r r | r r r 600 r r | r r r 650 r r | r r r 700 r r | r r r 750 r r | r r r 800 r r | r r r 850 r r | r r r 900 r r | r r r 950 r r | r
r r | r r 有效行程(A.E)mm r r | r r r 550 r r | r r r 600 r r | r r r 650 r r | r r r 700 r r | r r r 750 r r | r r r 800 r r | r r r 850 r r | r r r 900 r r | r r r 950 r r | r r r 1000 r r | r
r r | r r 电气行程mm r r | r r r 559 r r | r r r 610 r r | r r r 661 r r | r r r 712 r r | r r r 762 r r | r r r 813 r r | r r r 863 r r | r r r 914 r r | r r r 964 r r | r
r r | r r 电阻KΩ±10% r r | r r r 10 r r | r
r r | r r 线性度±% r r | r r r 0.05 r r | r r r 0.04 r r | r
r r | r r 重复精度mmr r | r r r 0.013 r r | r
r r | r r 分辨率 r r | r r r 无限分辨 r r | r
r r | r r 电刷工作电流 r r | r r r ≤1μA r r | r
r r | r r 故障电刷电流 r r | r r r ≤10mA r r | r
r r | r r 最大允许供电 r r | r r r ≤36VDC r r | r
r r | r r 温度系数 r r | r r r 10ppm/℃,-40℃~+100℃ r r | r
r r | r r 绝缘电阻 r r | r r r ≥5MΩ,500VDC,线路板与外壳之间 r r | r
r r | r r 机械行程mm r r r (尺寸M.T) r r | r r r 566 r r | r r r 617 r r | r r r 667 r r | r r r 718 r r | r r r 769 r r | r r r 820 r r | r r r 871 r r | r r r 922 r r | r r r 972 r r | r r r 1022 r r | r
r r | r r 外壳长度mm r r r (尺寸A) r r | r r r 621 r r | r r r 671 r r | r r r 721 r r | r r r 772 r r | r r r 822 r r | r r r 873 r r | r r r 923 r r | r r r 974 r r | r r r 1024 r r | r r r 1075 r r | r
r r | r r 净重量g r r | r r r 564 r r | r r r 606 r r | r r r 648 r r | r r r 690 r r | r r r 730 r r | r r r 772 r r | r r r 812 r r | r r r 854 r r | r r r 894 r r | r r r 936 r r | r
r r
r r
r外观结构图:
