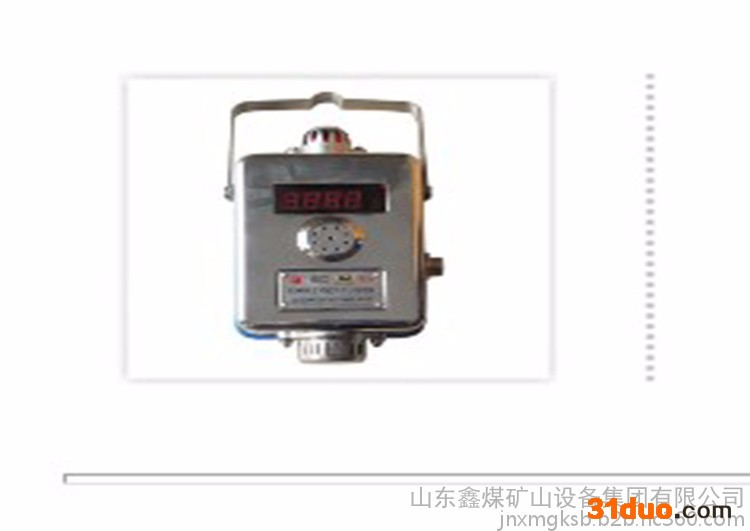

GJH系列高浓度红外甲烷传感器

一、概述

GJH系列煤矿用高浓度甲烷传感器（以下简称传感器）采用近红外光谱气体测量技术，内置高性能DSP完成测量信号计算及处理，保证了传感器测量结果准确，工作稳定可靠，测量范围宽（0-**CH₄），使用寿命长。本传感器可适用于煤矿井下需抽采管道中要检测甲烷气体的场合。

传感器具有气体浓度信号远传功能，通过频率或电流信号传输，同时传感器具有本地浓度显示及浓度超限声光报警功能。

传感器防爆型式为矿用本质安全型，防爆标志位“ExibⅠ”；

2、使用环境条件：

a、工作环境：温度：（0—40）℃

b、相对湿度：≦98%（25℃）

c、大气压力：（80-116）kPa

d、风速：（0—8）m/s

e、贮存温度：-40℃—60℃可用于具有甲烷、煤尘**性混合物的煤矿井下。

二、GJH系列高浓度红外甲烷传感器主要技术参数

1、工作电压：（9—24）V DC

本安参数：U_i：21V：I_i：50mA；C_i ：OuF；L_i：OmH。

2、测量范围：0-**CH₄

   模拟信号输出对应CH4浓度（显示值）在（0-100）% CH₄的范围内可调，出厂设置为0.00—** CH₄。

   如果传感器发生故障，则无输出信号，即OHz或OmA

3、显示分辨率：0.01% CH₄

4、响应时间：≦25s

5、传输距离：传感器与关联设备的传输距离2km

6、外形尺寸：423mm×13408mm×60.0mm
