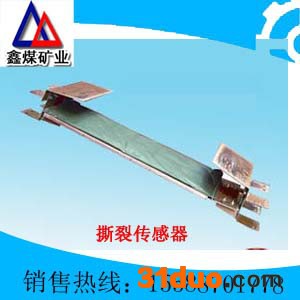

r r r GVD1200 撕裂传感器、GVD300 撕裂传感器、本安型纵向撕裂传感器r

r r GVD1200撕裂传感器的工作原理：r

r r GVD1200撕裂传感器（原型号KGV-1型）为本质安全型,采用压敏式原理,当皮带纵向撕裂,有1200克物料漏在100Cm2面积上时,KHP159-Z带式输送机综合保护装置主机切断皮带机电源,实现撕带保护。防止事故扩大。传感器总面积3000cm2。r

r r 工作原理：r

r r   将撕裂传感器两根引出线接入KHP-Z型主机,正常时,传感器处于断开状态,输出高电平。若皮带撕裂,有物料（煤）约1200g落入传感器上,导点橡胶使键盘两根引线短路,输出低电平,撕裂指示灯亮,主机执行继电器释放,实现撕裂保护,同时发出语言报警信号。 r

r r 调试：r

r r 将撕裂传感器安装于皮带下方,两根引出线分别接至KHP-Z带式输送机综合保护装置主机的“接地”和“撕带”接口上,皮带机正常运转时,用手轻轻压按撕裂传感器传感面 ,皮带机应停机,监控仪主机面板上的“撕带”指示灯亮,同时应发出响亮的“撕带”语言报警声.r

r r GVD1200撕裂传感器的主要性能参数：r

r r 1接点容量：12V/0.2A。r

r r 2接点接触电阻≤0.1Ω,振动、冲击后≤0.2Ω。r

r r 3 动作值r

r r 压敏式撕裂传感器的面积3000cm2,其上100cm2处落入1200g物料时,传感器动作输出0V。r

r r 4 动作值允许误差范围r

r r 压敏式撕裂传感器动作误差±10％两输出端子应接通 ,接通电阻＜0.2Ωr

r r 5        输出信号为开关量r

r r 6  防爆型式：矿用本质安全型,标志ExibI。 r

r r 7   规格型式：压敏式传感器 r

r r 8  输出方式：无源型,开关量。 r

r r 9  外形尺寸：1200mm×300mm×30mm,质量：5kg r
