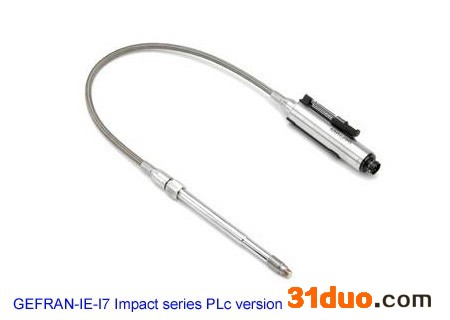

杰佛伦熔体压力传感器

熔体压力变送器 4-20mA  输出

主要特征：
 压力范围从：0-35 到 0-2000bar/0-500 到 0-30000psi
 张力测量惠斯通电桥
 精度：<±0.25% FSO (H), <±0.5% FSO (M)
 内部产生 80%校准信号(R-Cal)
 充油系统保持温度稳定
 可与所有的品牌互换
 保护等级 IP65
 1/2-20UNF，M18×1.5 标准螺纹；可应要求提供其它型号
 标准膜片为 15-5PH 不锈钢? 对于小于 100bar-1500psi 的量程，膜片为镀钛氮化物的 17-7PH
波状膜片 可按要求提供其它膜片
技术数据
标准精度包括线性、重复性、迟滞 H <±0. 25% FSO 100?2000bar）M <±0. 5% FSO （35?2000bar）
分辨率  无穷
测量量程 0?35 到 0?2000bar; 0?500 到0?30000psi
**大超压 2×FS; 1. 5×FS（ 量 程 大 于1000bar/ 15000psi ）
测量原理  张力测量惠斯通电桥
电源电压  12. . 30Vdc
**大电流消耗  20m A
绝缘电阻（50VD C ）  >1000M Ω
满量程输出（FSO ）  20m A
零位平衡  4m A
信号调节：标准压力 环境压力 5% FSO **小 10bar(150psi )
响应时间（10到 90% FSO ）  ~8毫秒
输出噪声（R M S 10-400H z）  <0. 05% FSO
校准信号  80% FSO
输出短路和电源电压有反极性保护
输出电压峰值保护  有，依据 89/ 336/ EEC
应变仪外壳的**大范围  0?+76 ℃；32?170℉
**大外壳温度范围  -30?+85℃；-22?185℉
补偿温度范围内的热漂移零位/ 校准/ 灵敏度 <0. 02% FSO / ℃ <0. 01% FSO / 100℉
膜片**大温度  400 ℃；750℉
过程温度变动导致的零位漂移 0. 02bar/ ℃；15psi / ℉
与介质接触的材料-标准 15-5PH ; 对于小于100bzr-1500psi 的量程，镀钛氮化物的 17-7PH波状膜片
热电偶（M E2型）  STD ： “J”型（绝缘连接）
保护等级  I P65
电气连接6 脚 接 头 -VPT07R A10-6PT
（PT02A-10-6P）
8脚接头- PC 02E-12-8P
