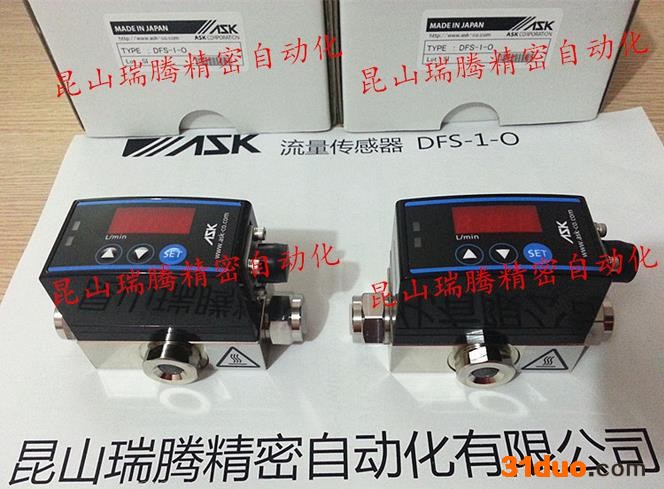

品牌：ASK原产地：日本型号: DFS-1-0包装：日本ASK株式会社原厂盒装实图实拍,原厂包装,实图为鉴,让您选购安心,采购安心
DFS-1-0流量传感器特長
- デジタルフローセンサーは容易に流量値を読めるように、7セグメントLEDディスプレイを搭載しています。
- NPN出力かPNP出力を任意に設定できます（出荷時はNPN）。
- コネクター（M12X1-4ピン）結線式です。
- 入力電源がDC12～24V(許容電圧変動±10%)範囲で使用できます。
- アンプ保護構造はIP67相当です。
- 流量の下限値を設定できます。下限設定値流量以下では、赤LEDランプ（NG）表示と接点信号出力で警告します。
- 低圧仕様の場合、流体の流れの状態をロータの回転を目視することによって確認できます。
- 自由な取り付け姿勢（水平?垂直?傾斜）と自由な流入方向で使用できます。
- 本体前面のキャップを外し、ローターのクリーニングができます。
使用例- 各種工作機械、印刷機械、プレス機械、減速機等の主軸、各軸受の潤滑油流量管理による焼き付き防止！
- 各種工作機械のクーラント液流量管理による工具破損、火災発生防止！
- フィルターの目詰まり検知用
- 冷却水の流量管理
● 本体及び全体仕様| 形式 | DFS-1 | DFS-2 | DFS-3 | DFS-6 | DFS-8 |
| 接続口径 | Rc1/8 | Rc1/4 | Rc3/8 | Rc3/4 | Rc1 |
| **大流量 | 1 L/min | 10 L/min | 20 L/min | 50 L/min | 100 L/min |
| 使用流量範囲 | 0.2～1 L/min | 1～10 L/min | 2～20 L/min | 5～50 L/min | 10～100 L/min |
| **高使用圧力 | 3MPa | 3MPa（PC/金属製キャップ）
25MPa（金属製キャップ） |
流体目視機能の
有無 | あり | あり / （PC/金属製キャップ）装着時のみ流体目視可
なし / （金属製キャップ）装着時 ※1 |
精度
（全流量範囲） | ±0.1 L/min | ±0.5 L/min | ±1.0 L/min | ±2.5 L/min | ±5.0 L/min |
| 使用流体 ※2 | 一般石油系作動油、潤滑油 | 一般石油系作動油、潤滑油
清水、水溶性クーラント液 |
| 圧力損失 ※3 | 0.03MPa以下 | 0.025MPa以下 |
| 使用温度範囲 | 0～80℃（周囲温度は0～50℃） |
| 本体部材質 | C3604(Ni メッキ), Nd-Fe-B, POM, PC, NBR (DFS-1のみC3604→SUS304) |
● アンプ部仕様| 形式 | DFS-1 | DFS-2 | DFS-3 | DFS-6 | DFS-8 |
| 電源 | DC12～24V（許容電圧変動 ±10%） |
| **大消費電流 | max 100mA |
| 出力 | NPNオープンコレクタ/PNPオープンコレクタ(任意に変更可能。出荷時はNPN)
**大負荷電流100mA |
| 接続 | M12X1-4Pコネクタ（DC用） |
| 保護構造 | IP67 相当 |
| 材質 | ABS、NBR、PC、ポリエステル |
ネジ部出荷時
密閉方法 | ポリ袋 | プラスチック製ダストキャップ装着 |
| 出力状態 ※4 | 設定流量以上の場合は：LED（緑）ランプ点灯/ LED（赤）ランプ消灯
設定流量以下の場合は：LED（緑）ランプ消灯/ LED（赤）ランプ点灯 |
| コネクタ ※5 |
|
| ※1： | 金属製キャップ（高圧用）装着時は流体目視出来ません。 |
| ※2： | 使用流体により、出荷時の調整が異なります。発注時にご指定ください。 |
| ※3： | **大流量時、32cSt時の値を示します。 |
| ※4： | 表示は設定により非表示にすることが可能です。 |
| ※5： | 警報流量は任意に設定可能です。設定方法については、取り扱い説明書をご確認ください。 |
| ※6： | センサケーブルの単品販売を致します。詳細については、別途お問い合わせください。 |
作動原理
デジタルフローセンサーの検出部は、流体の流路中に設けた「ロータ（タービン翼）」が、流体の流量に対して回転することを利用しています。
計測部はこのロータの外周に取り付**磁石」の回転数を、外部に設けた磁気センサにより検知するものです。出力部はNPN出力とPNP出力を任意に変更可能です。精度について| 一般作動油 32cSt/O仕様 | 常温清水 ----/W仕様 |
工場出荷時のテストは、上記条件にて行います。精度は、各フローセンサ本体仕様をご参照ください。デジタルフローセンサー選定表使用上のご注意- アンプ部分に、クーラント液が直接噴霧される環境では使用しないでください。
- アンプケースはABS樹脂です。ABS樹脂を侵すようなクーラント液の成分にはご注意ください。
- **大使用流量を厳守してください。
- モータなどの磁場を形成する機器の付近は避けて設置してください。誤作動する場合があります。
- **側には管内径の10倍以上、下流側には4倍以上の直管部を設けてください。
出口付近に「エルボ?チーズ?絞り弁」等、「曲がり?合流?分岐部分」を設けないようにしてください。| フローセンサ | **側直感部 | 下流側直感部 | | DFS-1 | 100mm以上 | 40mm以上 | | DFS-2 | 140mm以上 | 60mm以上 | | DFS-3 | 170mm以上 | 70mm以上 | | DFS-6 | 270mm以上 | 110mm以上 | | DFS-8 | 340mm以上 | 140mm以上 |
- ロータには磁石が内蔵されています。一般石油系作動油や潤滑油の場合、5～20ミクロン、清水や水溶性クーラント液の場合、20～50ミクロン程度のフィルターを設置してください。
※クーラント液に切粉等が多く含まれている汎用NC旋盤、研削盤へのご検討の場合は、弊社営業担当者へお問い合わせください。
※万一、切粉が付着してロータが回転しない場合は、本体前面部キャップを外し、エアーブローして、ロータに付着した切粉を除去してください。 |
