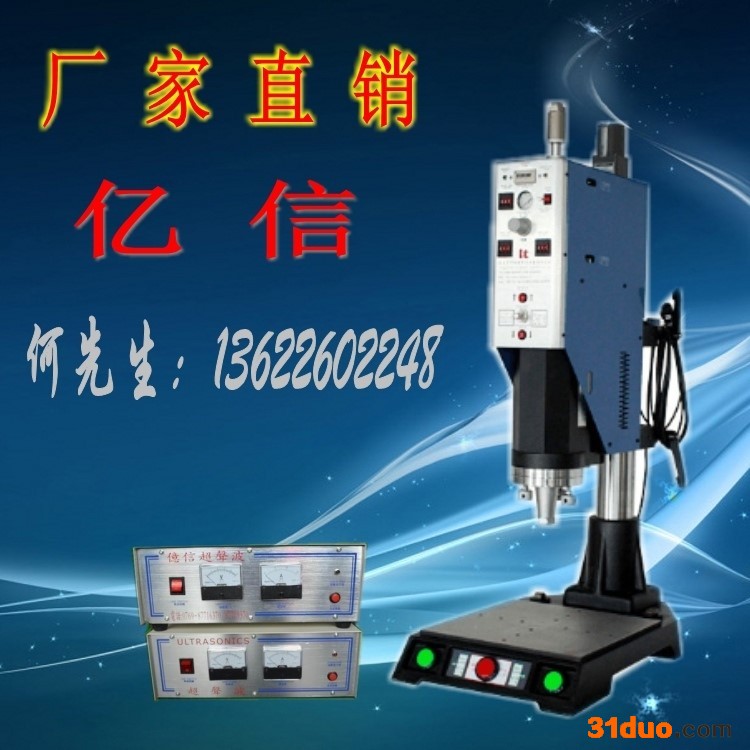

r r 20KHZ超声波塑料焊接机 r

r r 一、焊接原理及工艺: r

r r 超声波焊接是熔接热塑性塑料制品焊接、铆接、点焊以及金属件与塑料件间的镶嵌和压边工艺的高科技技术,陶汰了落后的用化学有机熔点剂粘贴的工艺，具有能耗低、效率高、不变形、无污染、焊接牢固、操作方便等特点。各种热塑性胶件均可使用超声波熔接处理,而不需要加溶剂,粘接剂或其他辅助品.其优点是增加多倍生产率、降低成本，提高产品质量及生产安全 r

r r 超声波塑胶焊接原理是由发生器产生20KHZ(或15KHZ)的高压、高频信号、通过换能系统，把信号转换为高频机械振动，加于塑料制品工件上，通过工件表面及内在分子间的磨擦而使传处到接口的温度升高，当温度达到此工件本身的熔点时，工件接口迅速溶化，继而填充于接口间的空隙，当振动停止，工件同时在一定的压力下冷却定形，便达成**的焊接 r

r r   r

r r 二、整機特点： r

r r 1.新式單立柱升降機身，操作輕鬆方便，強度高r

r r 2.精密機械限位微調，精度高r

r r 3.採用焊頭中心限位結構，確保焊頭限位不偏移r

r r 4.線性滑軌，確保焊頭長期高精度焊接??動r

r r 5.四點式調式結構，調模方便快捷r

r r 6.數字式高精度動力觸發功能，焊接穩定性大幅度提高r

r r 7.進口原裝壓電陶瓷換能器，輸出強勁穩定r

r r 8.進口鋼變幅器，持久耐用r

r r 9.調頻率自動补嘗電路r

r r 10.全套進口台灣優質元件，品質優良r

r r 11.具備國際先進時間焊，深度焊，崩陷焊三種焊接模式，更適合全高精密度焊接需求。 r

r r   r

r r 三、适用产品：   r

r r 玩具类：遥控车船、水枪、游乐器等。 r

r r 家电业：洗衣机平衡环、电脑、蒸气熨斗等。 r

r r 文具业：铅笔盒、PP文件夹、笔架等。 r

r r 交通器行业：前车灯、后车灯、汽车滤清器等。 r

r r  电机业：开关插头、整流器、蓄电池等。 r

r r  电子业：录影带壳、录影带盘、色带等。 r

r r  食品业：保温瓶、保温环、餐盒等。 r

r r 其它行业：圣诞饰品、塑胶打火机、粘口等。 r

r r   r

r r 四、技术参数 r

r r
r

r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r

r r 型號 r r	r r Yx-2020Wr r
r r 輸出功率 r r	r r 2000Wr r
r r 頻率 r r	r r 20KHZr r
r r 輸入電壓 r r	r r 220Vr r
r r 焊頭行程 r r	r r 75-100mmr r
r r 振頭冷確系統 r r	r r 风冷 r r
r r 振荡系统 r r	r r 线路 r r
r r 输出时间 r r	r r 0.01-9.99Sr r
r r 气压 r r	r r 1-7Barr r
r r 焊接面积 r r	r r Ø200 r r
r r 使用压缩机 r r	r r 1-2HPr r
r r 主机尺寸 r r	r r 580*460*1230r r
r r 净重 r r	r r 85KGr r
