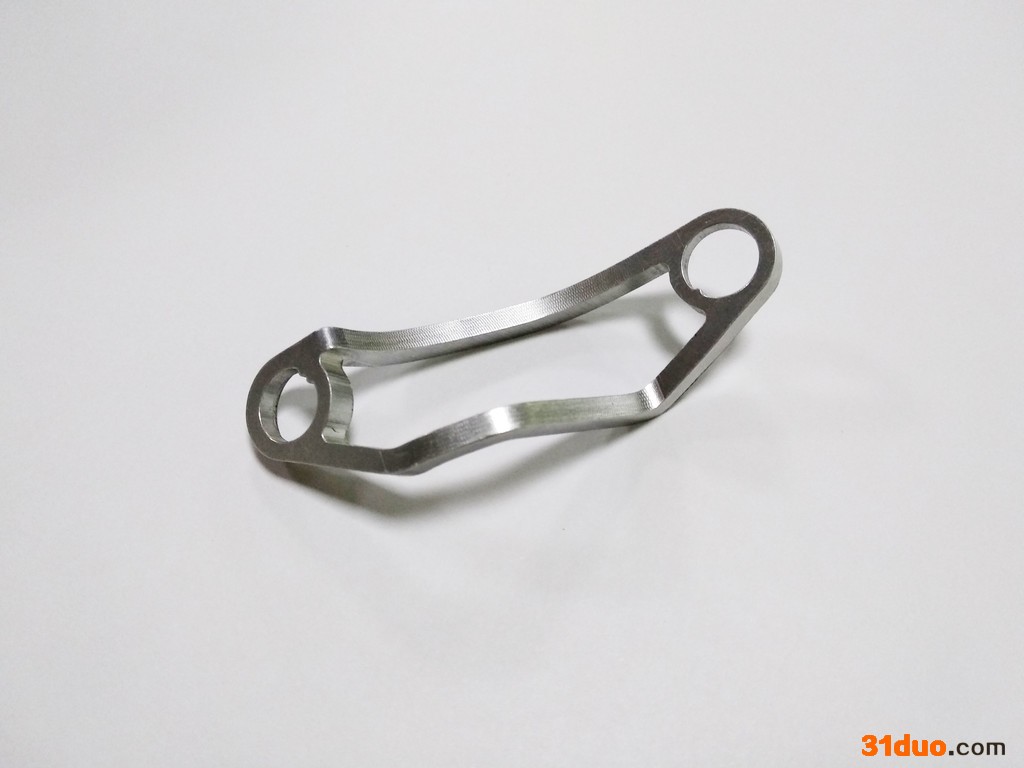

一、机器简介：SDSK-S机型系列是专门为客户量身定做的小型精雕机;配直排刀库或伞型圆盘刀库。运动方式为Y轴工作台前后移动，X轴机头左右移动，Z轴主轴上下移动。大理石(花岗岩)机身结构; 采用深雕数控系统，伺服电机;三轴采用上银/银泰精密级直线导轨，精密级滚珠丝杆，德国联轴器，先进的主轴制冷系统，自动润滑系统，冷却液循环喷水及喷雾系统，保证了更高的加工精度、速度与稳定性;;特别适用于各类铜、铝、压克力、塑料等零件的精密雕铣、扩孔、钻孔、攻牙、高光加工。
另可加装第四旋转轴、探头功能。
(图片仅供参考、以实物为准、可选半罩或全罩)
二、机器主要配置清单(单位:mm) | 序号 | 规 格 说 明 | 数量 |
| 1. | 大理石机身，大理石横梁，铸铁机械零配件，外罩2mm钢板、烤漆(不锈钢水箱) | 全套 |
| 2. | 铝工作台尺寸，带T型槽 | 1套 |
| 3. | 深雕数控系统（法兰克技术基础）/3轴伺服电机/主轴伺服驱动 | 全套 |
| 4. | XYZ轴用 台湾上银/PMI/TBI 精密级直线导轨 | 全套 |
| 5. | XYZ轴用 台湾上银/PMI/TBI 精密级研磨级滚珠丝杆 | 全套 |
| 6. | 电主轴参数表可选项如下列表:
1.电主轴 3万转/分钟/7.5KW/外径125mm/气动换刀/带编码器/配BT30刀柄。
2.电主轴 4万转/分钟/3.0KW/外径80mm/气动换刀/带编码器 /配ISO20刀柄。
3.电主轴 6万转/分钟/2.5KW/外径62mm/气动换刀/带编码器/配ISO10刀柄。 | 1个 |
| 7. | 可选项
1.直排刀库。
2.伞型圆盘刀库10位。 | 1套 |
| 8. | 进口NSK P级角接触配对轴承 | 全套 |
| 9. | 主轴水冷机 | 1台 |
| 10. | 配电柜恒温系统 | 全套 |
| 11. | 施耐德电气配件 | 全套 |
| 12. | 电子手轮 | 1套 |
| 13. | 对刀仪 | 1个 |
| 14. | X/Y/Z轴配三防布风琴罩 | 各1套 |
| 15. | X/Y/Z轴配塑料拖链 | 各1套 |
| 16. | 自动润滑黄油泵 | 1套 |
| 17. | 空气过滤器 | 2套 |
| 18. | 喷水及水气混合喷雾装置 | 各2套 |
| 19. | 水泵LDPB 4-18/480W | 1套 |
| 20. | 机床附件 | 1套 |
| 21. | BT30刀柄 | 2个 |
三、设备主要技术参数：(单位:mm) | 机型 | 440S | 760S | 960S |
| 外型-长*宽*高 | 1300*1460*1900 | 1500*1900*2400 | 2200*2100*2400 |
| 工作台尺寸 | 400*400 | 700*600 | 900*600 |
| 龙门宽度 | 500 | 800 | 1000 |
| 主轴鼻端至台面 | 300 | 350 | 350 |
| X/Y/Z行程 | 430*430*180 | 750*50*300 | 950*650*300 |
| 最大空走速度 | 30000mm/min | 30000mm/min | 30000mm/min |
| 最大加工速度 | 12000mm/min | 12000mm/min | 12000mm/min |
| 控制系统 | 深雕数控系统 | 深雕数控系统 | 深雕数控系统 |
| 伺服系统 | 交流伺服 | 交流伺服 | 交流伺服 |
| 系统分辨率 | 0.001 | 0.001 | 0.001 |
| 三轴垂直度 | 0.015mm | 0.015mm | 0.015mm |
| 整机定位精度 | ±0.015mm | ±0.015mm | ±0.015mm |
| 局布定位精度 | 300mm ±0.01mm | 300mm ±0.01mm | 300mm ±0.01mm |
| 重复定位精度 | 0.005mm | 0.005mm | 0.005mm |
| 主轴数 | 1个 | 1个 | 1个 |
| 电主轴功率 | 3.0KW | 7.5KW | 7.5KW |
| 刀库 | 6位直排/10位 | 10位 | 10位 |
| 换刀方式 | 自动 | 自动 | 自动 |
| 主轴转速 | 40000rpm/min | 30000rpm/min | 30000rpm/min |
| 夹持刀柄 | ISO20 | BT30 | BT30 |
| 对刀方式 | 自动 | 自动 | 自动 |
| 可装料高度 | 200mm | 220mm | 220mm |
| 台面承受负荷 | 1000Kg | 1000Kg | 1500Kg |
| 额定电压 | 220V/50HZ | 380V/50HZ | 380V/50HZ |
| 整机最大功率 | 5.5KW | 11KW | 11KW |
| 整机重量 | 1500Kg | 2200Kg | 2800Kg |
