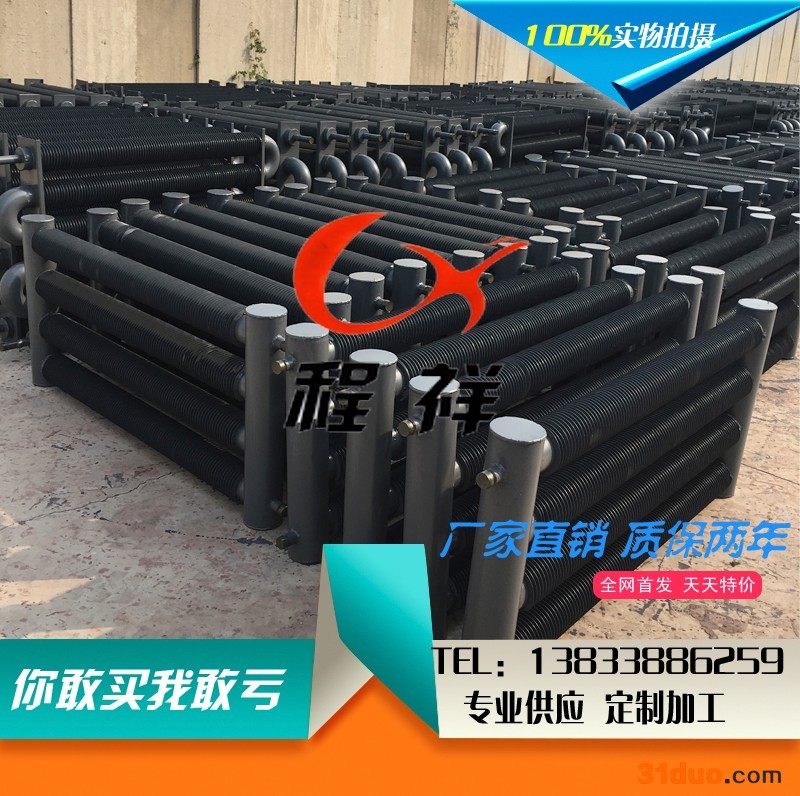

翅片管

??翅片管，是为了提高换热效率，通常在换热管的表面通过加翅片，增大换热管的外表面积（或内表面积），从而达到提高换热效率的目的，这样一种换热管。

翅片管的主要性能要求

翅片管作为换热元件，长期工作于高温烟气的工况下，比如锅炉换热器用翅片管使用环境恶劣,高温高压且处于腐蚀性气氛,这要求翅片管应具有很高的性能指标。 1)、 防腐性能 2)、 耐磨性能 3)、 低的接触热阻 4) 、高的稳定性 5) 、防积灰能力

翅片管生产技术现状

套装翅片

套装翅片工艺是预先用冲床加工出一批单个的翅片，然后用人工或机械方法，按一定的距高(翅距)，靠过盈将翅片套装在管子外表面上。它是应用**早的一种加工翅片管的方法。由于套装工艺简单，技术要求不高，所用设备价格低廉，又易于维修，所以，至今仍有不少工厂在采用。此工艺是一种劳动密集型工艺方案，适合于一般小厂或乡镇企业的资金和技术条件。 用人工方法套装的称为手工套装。它是借助工具，依靠人的力量将翅片一个个压入的。这种方法因为翅片的压入力有限，故套装的过盈量小，翅片容易产生松动现象。 机械套装翅片是在翅片套装机上进行的。由于翅片压入是靠机械冲击力或液体压力，压入力大，所以，可采用较大的过盈量。翅片和管子之间的结合强度高，不易松动。机械传动的套装机生产率高，但噪音大，安全性差，工人的劳动条件欠佳。液压传动的虽然不存在上述问题，但设备价格较贵，对使用维修人员的技术要求较高，其生产率也低些。 镶嵌式螺旋翅片 镶嵌式螺旋翅片管是在钢管上预先加工出一定宽度和深度的螺旋槽，然后在车床上把钢带镶嵌在钢管上。在缠绕过程中，由于有一定的预紧力，钢带会紧紧地勒在螺旋槽内，从而保证了钢带和钢管之间有一定的接触面积。为了防止钢带回弹脱落，钢带的两端要焊在钢管上。为了便于镶嵌，钢带和螺旋槽间应有一定的侧隙。如果侧隙过小，形成过盈，则镶嵌过程难以顺利进行。此外，缠绕的钢带总会有一定的回弹，其结果使得钢带和螺旋槽底面不能很好的接合。镶嵌翅片可在通用设备上进行，费用不高，但是工艺复杂生产效率低。
