HTSD—LG系列滚动直线导轨副

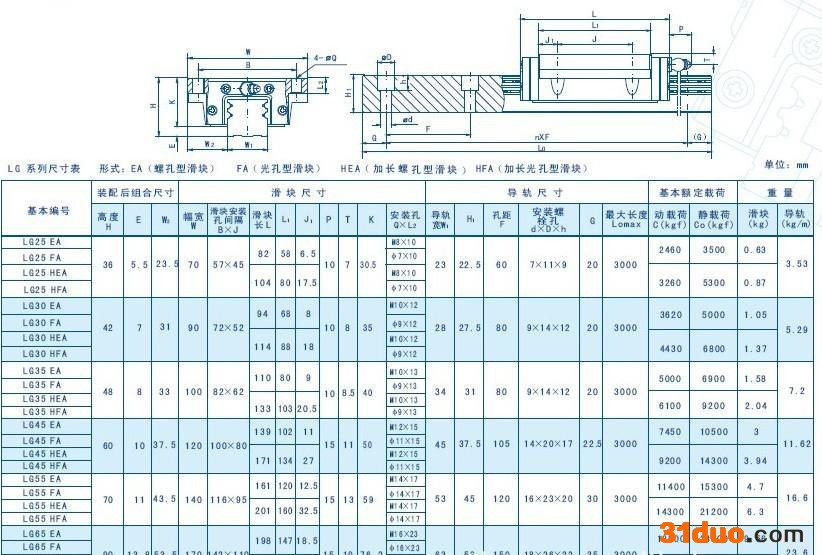

尺寸表
产品说明
一、概述
类双圆弧导轨的静刚度和摆动刚度处于单圆弧和双圆弧导轨两者之间,既具有较高的刚性,又具有较高的自校准性能。
二、滚道沟槽形状设计
HTSD-LG型滚动直线导轨副滚动沟槽与单圆弧和双圆弧导轨副沟道相比(如下图所示),具有独特的类双圆弧形状设计。导轨副承受中、轻型载荷时处于单圆弧接触状态,承受重载荷时处于双圆弧接触状态,兼具二者之优点,具有较好的静刚度、摩擦力特性、预加载荷、误差均化能力等性能指标。
三、特点
◇1、承载能力大,刚度高
在导轨球形滚道面上,通过成形磨削加工圆弧形沟槽,增大了接触面积,能承受较大的许用载荷,承受冲击载荷和重载荷作用时,承载接触区增大,提高了系统的刚度。HTSD-LG型导轨副可承受上下左右四向各种载荷,可以根据不同的目的进行安装和设计。
◇2、工作精度高
根据需要,适当增加预载荷,确保钢球不会滑动,实现平稳运动,减小了运动的冲击和振动,同时,滚动直线导轨副的运动借助钢球的滚动实现,导轨副摩擦阻力小,动静摩擦阻力差值小,低速时不易产生爬行。重复定位精度高,适合作频繁启动或换向的运动部件。
◇3、密封防尘能力强
滑块两端装有密封端盖,底部采用密封底片,具有良好的防尘性能。同时导轨安装孔配有螺孔帽,防止灰尘的积塞,从而保证了产品的寿命和自适应性能。
◇4、便于安装
由于采用精密的加工技术,导轨直线度高,导轨安装孔的孔距误差小,安装方便。同时HTSD-LG导轨副由于滑块内装有钢丝保持架,便于拆装.我公司还能向用户提供装配用的“假导轨”。
◇5、互换性好
HTSD-LG导轨副结构形式规则,易于进行高精度的测量,增加滑块、更换滑块、调整预紧力容易。安装尺寸符合国家标准,另外,HTPM公司采用了先进的加工技术,导轨副运行时噪声低,运动精度与运动可靠性得到很好的保证。
四、预加载荷和刚性
HTPM公司设计的导轨副以额定动载荷C的7%为预加载荷的极限值。下表列出HTPM-LG系列
各种型号产品的预加载荷值。
微预压P0
轻预压P1
中预压P2
重预压P3
LG15AA、AN、EA
7
17
33
——
LG15SAA、SEA
4
10
20
——
LG20AA、EA、FA
13
33
67
——
LG20SAA、SEA、SFA
8
20
40
——
LGS25AA、AN、EA、FA
20
49
98
137
LGW25EA
26
65
129
181
LGW25SEA
20
49
98
137
LG30AA、AN、EA、FA
29
71
143
200
LG35AA、AN、EA、FA
40
100
200
280
LG45AA、AN、EA、FA
59
148
295
413
LG55AA、AN、EA、FA
90
225
450
630
LG65EA、FA、AN
149
373
745
1043
LG20HAA
15
38
75
——
LG25HAA、HAN、HEA、HFA
26
65
129
181
LG30HAA、HAN、HEA、HFA
35
88
175
245
LG35HAA、HAN、HEA、HFA
49
123
245
343
LG45HAA、HAN、HEA、HFA
73
183
365
511
LG55HAA、HAN、HEA、HFA
113
283
565
791
LG65HEA、HFA、HAN
198
495
990
1386
用户根据不同的用途,可以选择最合适的预加载荷,为方便起见可参照下表。
预加载荷类别
使用条件
使用举例
间隙PN
·导轨副安装基面精度低·轻及精度要求一般的操作和运动
材料供给装置系统、传动装置
间隙P0
·轻及精密的操作和运动·多根导轨并列使用
木工机械、焊接机、熔断机、工具更换装置、各种材料供给装置系统、加工中心ATC(工具自动转位装置)
间隙P1
·轻振动,负荷方向一定、冲击负荷很小的情况下·无悬伸或偏置负荷
机械手、高速材料进给系统、电火花、加工机床、光学机械测量台、各种精密机床工作台的辅助系统
间隙P2
·轻振动,悬臂负荷和扭转负荷·中等切削
平面磨床、坐标磨床、激光加工机床、数控机床、工业机器人、半导体制造设备的X-Y坐标台
间隙P3
·振动及冲击负荷,悬伸或偏置负荷·重切削,要求高承载能力及刚度
加工中心、NC铣床、NC车床、立式或卧式镗床
预加载荷种类和刚度值
微预压K0
轻预压K1
中预压K2
重预压K3
LG15AA、AN、EA
10
14
18
——
LG15SAA、SEA
6
9
12
——
LG20AA、EA、FA
14
20
25
——
LG20SAA、SEA、SFA
9
13
17
——
LG25AA、AN、EA、FA
20
33
40
46
LGW25EA
28
45
57
64
LGW25SEA
20
33
40
46
LG30AA、AN、EA、FA
24
39
50
56
LG35AA、AN、EA、FA
28
46
58
64
LG45AA、AN、EA、FA
35
58
74
82
LG55AA、AN、EA、FA
40
70
88
99
LG65AN、EA、FA
60
100
127
139
LG20HAA
18
24
30
——
LG25HAA、HAN、HEA、HFA
28
45
57
64
LG30HAA、HAN、HEA、HFA
30
50
63
73
LG35HAA、HAN、HEA、HFA
37
60
75
85
LG45HAA、HAN、HEA、HFA
49
79
99
110
LG55HAA、HAN、HEA、HFA
60
98
123
138
LG65HAN、HEA、HFA
87
140
170
190
注:HTSD型滚动直线导轨副具有四方向等刚性的特性,所以不论外载荷为上、下、左、右方向,其刚度值都是相同的。
五、精度说明
HTSD滚动直线导轨副精度标准及检验方法按中华人民共和国机械行业标准JB/T7175.4-2006《滚动直线导轨副 第4部分:验收技术条件》制定,与国外同行业的企业标准等效。
